Конкурс асов 3D-моделирования

Технологический процесс изготовления детали "Вал"

Каспийский институт морского и речного транспорта
Кафедра эксплуатации судовых энергетических механизмов
Курсовой проект по дисциплине "Технологические основы постройки, монтажа и испытания судовых энергетических установок"
На тему: "Технологический процесс изготовления ступенчатого вала"
Астрахань 2016

Исходные данные: чертеж детали "Вал", сталь Ст45, масса детали 3.5 кг, масса заготовки 5 кг, твердость 177-229 HB.

В данной работе рассматривается технологический процесс изготовления детали "Вал". Деталь абстрактная, упор ставится на составлении техпроцесса изготовления.

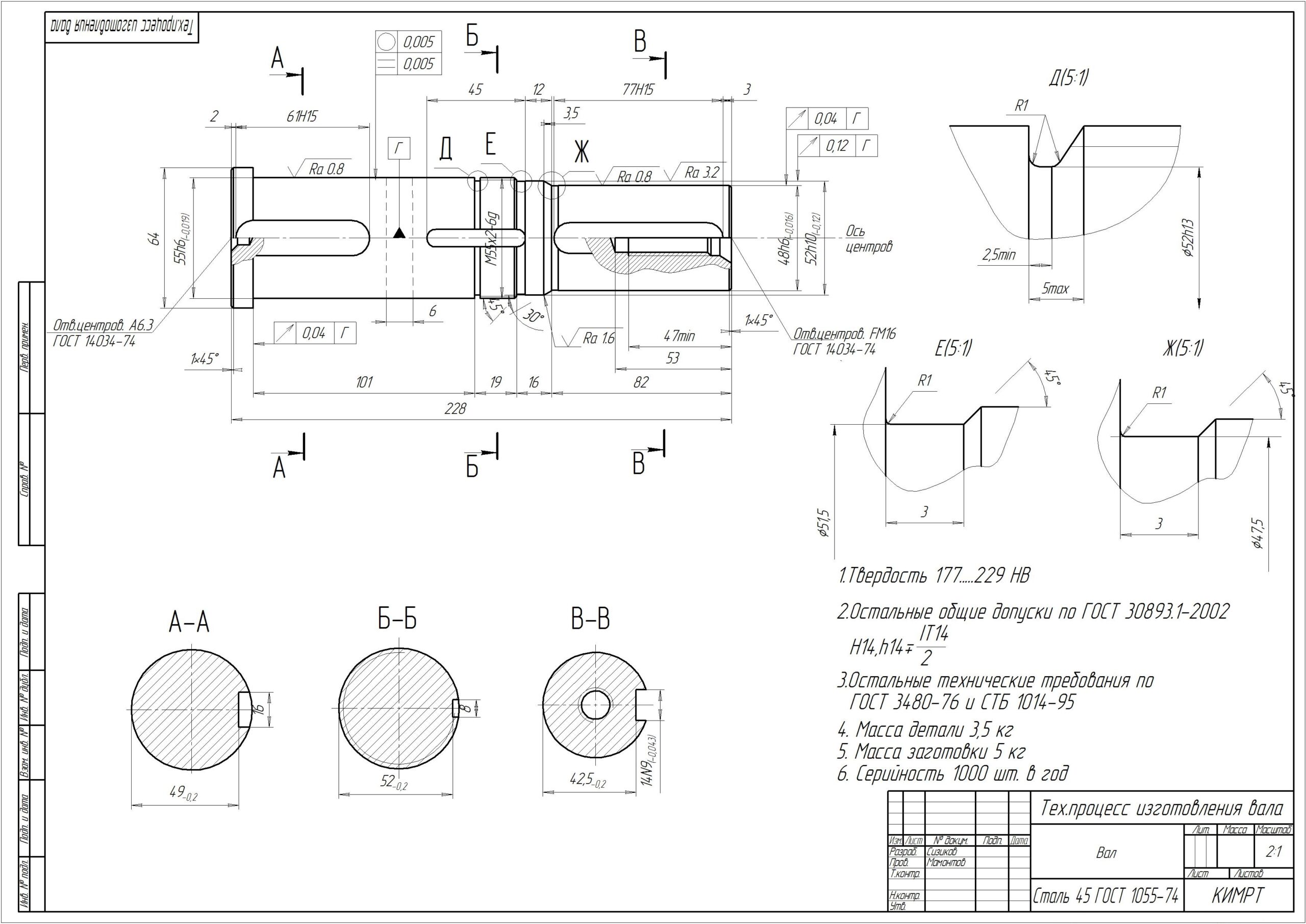

Графическая часть содержит чертеж задания, заготовки, операционных эскизов и фрагменты переходов.

Содержание.
Введение.
1. Конструктивно-технологическая характеристика детали.
1.1 Материал детали. Химический состав.
1.2 Механические и технологические свойства материала детали.
Основная часть.
2. Анализ технологичности детали.
3. Описание типа производства.
4. Выбор заготовки.
4.1 Экономическое обоснование выбора заготовки.
4.2 Уточнение типа производства.
5. Разработка маршрутного технологического процесса и определение технологических баз.
6. Назначение и расчет припусков и операционных размеров.
7. Расчет режимов резания.
7.1 Нормирование технологического процесса.
8. Основы техники безопасности и производственной санитарии. Опасные и вредные производственные факторы.
8.1 Гигиеническая оценка условий и характера труда.
Заключение.
Литература.
Приложение 1. Маршрутные карты технологического процесса.
Приложение 2. Комплект чертежей.

Состав: Технологическая схема изготовления вала Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Технологический процесс изготовления детали "Вал"
