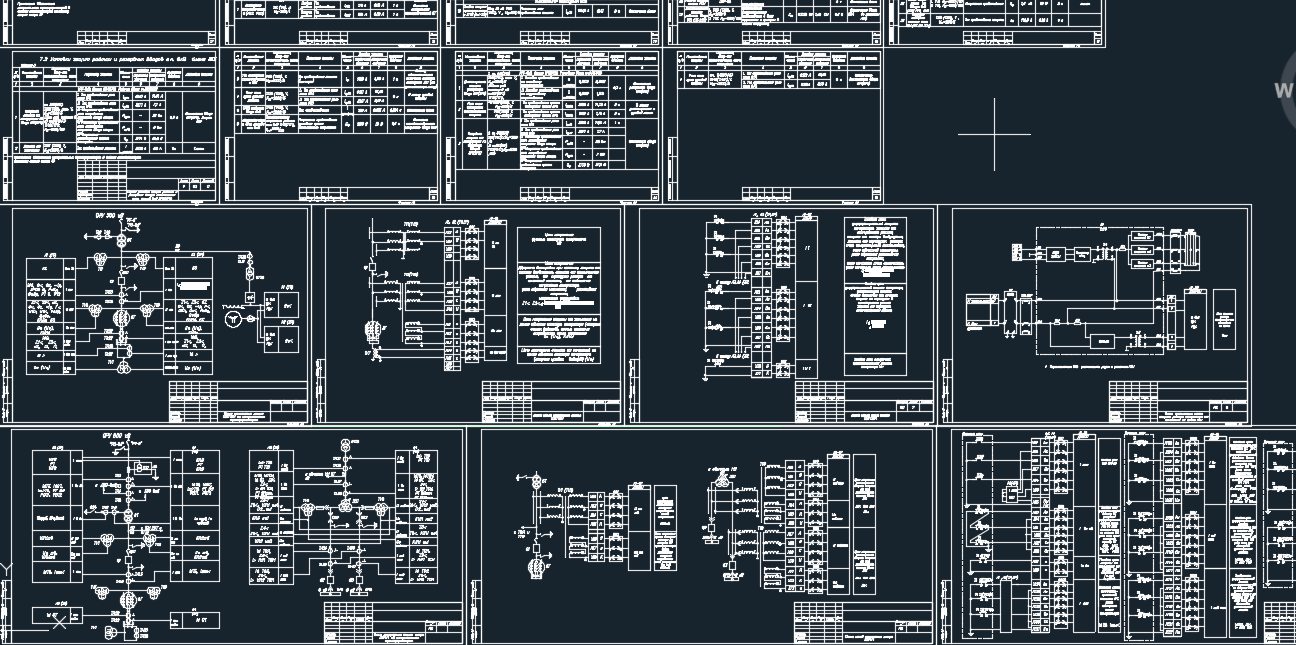

В данной работе выполнен расчет уставок защит блока мощностью 325 Мвт. Состав проекта : пояснительная записка 70 стр., чертежи в автокаде в видем схем и таблиц.
Защиты блока выполнены с помощью шкафов фирмы ЭКРА. В составе блока:
-Турбогенератор ТГВ-325-2АУ3(М), номинальное напряжение 20 кВ;
-Блочный трансформатор ТДЦ-400000/500-УХЛ1, напряжение 525/20 кВ;
-Трансформатор собственных нужд ТРДНС-40000/35-У1;
-Трансформатор возбуждения ТСЗП-4600/20 ВУХЛ1
В проекте выполнен расчет уставок релейной защиты блока генератор-трансфор- матор от всех видов повреждений и ненормальных режимов работы генератора 5Г, повышающего трансформатора блока 5Т, трансформатора собственных нужд 25Т, трансформатора рабочей системы возбуждения 5ТТВ, вводов рабочего и резервного питания собственных нужд 6 кВ, токопровода генераторного напряжения 20 кВ и вводов 500 кВ.
Защита блока №5 реализована в виде панели цифровых защит генератора типа ШЭ1110М и панели цифровых защит трансформаторов блока типа ШЭ1111 производства НПО ЭКРА. С целью ближнего резервирования каждая из защит содержит два идентичных шкафа защит, работающих независимо друг от друга, имеющих собственные сигнальные цепи и действующих параллельно по выходу. Шкафы защит генератора обозначены А1 и А2, а защит трансформаторов блока – А3 и А4.
На вводах рабочего питания собственных нужд 6 кВ установлены терминалы защит 7SA6115 производства фирмы SIEMENS. Такие же терминалы установлены на вводах резервного питания 6 кВ.
Для защиты от междуфазных КЗ предусматриваются отдельные продольные токовые дифференциальные защиты генератора, трансформатора блока, трансформатора собственных нужд, трансформатора системы возбуждения. Кроме того, устанавливается общая продольная дифференциальная защита блока, выполняющая функции резервной защиты. При работе блока с отключенным генераторным выключателем функции резервной защиты выполняет максимальная токовая защита трансформатора 5Т.
Для выполнения дальнего и ближнего резервирования применяется дистанционная защита блока с двумя ступенями срабатывания и блокировкой при качаниях в энергосистеме.
Токовые защиты от перегрузок генератора в симметричном и несимметричном режимах работы, содержащие интегральные органы и отсечки, согласованные с тепловыми перегрузочными характеристиками статора и ротора, позволяют избегать недопустимых режимов работы генератора и при этом оптимально использовать перегрузочные способности электрической машины.
От замыканий на землю обмотки статора применена защита по напряжению нулевой последовательности. Для обеспечения 100% охвата обмотки статора дополняется защитой по напряжению третьей гармоники, охватывающей 25% обмотки со стороны нулевых выводов.
От витковых замыканий применена поперечная токовая дифференциальная защита.
Защита от замыканий на землю в цепи ротора выполняется по принципу наложения тока непромышленной частоты. Защита от перегрузки ротора выполнена с использованием ПТР, в котором ток на выходе формируется из векторных величин тока статора и напряжения генератора.
От КЗ на землю на стороне 500 кВ используется токовая защита нулевой последовательности с двумя ступенями срабатывания.
Для защиты маслонаполненных конденсаторных вводов 500 кВ трансформатора блока применяется специальная защита с контролем изоляции вводов 500 кВ.
В качестве резервной защиты трансформатора системы возбуждения применена максимальная токовая защита с выдержкой времени.
Предусматривается УРОВ генераторного выключателя. Для УРОВ 500 кВ вырабатываются сигналы пуска и контроля тока.
В качестве резервных защит трансформатора собственных нужд установлены дистанционные защиты со стороны ВН и на каждом вводе рабочего питания СН 6 кВ. Пусковые органы дистанционных защит - токовые, отстроенные от режимов самозапуска электродвигателей.
Для защиты блока от ненормальных режимов установлены:
- защита от потери возбуждения на базе измерительного органа сопротивления;
- защита от повышения напряжения при ненагруженном генераторе;
- защита от изменения частоты;
- защита от асинхронного режима без потери возбуждения на базе двух реле сопротивления и одного реле направления мощности со счетчиком циклов качаний;
- релейная форсировка возбуждения при работе на резервном электромашинном возбудителе;
- устройства контроля исправности цепей напряжения;
- токовые реле для пуска систем охлаждения трансформаторов 5Т и 25Т;
- токовые реле для блокировки работы РПН трансформатора 25Т.
Предусмотрена предупредительная сигнализация при нарушениях допустимых условий эксплуатации оборудования или возникновении неисправности во вторичных схемах:
- замыкание на землю на стороне 20 кВ при отключенном генераторном выключателе;
- перегрузка статора токами обратной последовательности;
- перегрузка статора токами симметричного режима;
- перегрузка ротора;
- замыкание на землю в одной точке цепи возбуждения;
- неисправность в цепях напряжения;
- асинхронный режим генератора;
- действие газовых защит трансформаторов 5Т и 25Т.
На вводах рабочего питания предусмотрены резервная защита от многофазных КЗ рабочих вводов секций СН 6 кВ, токовые реле для пуска дуговой защиты НН, защита от перегрузки трансформатора 25Т, токовые реле пуска охлаждения трансформатора 25Т и АВР.
На вводах резервного питания предусмотрены дистанционная защита вводов СН 6 кВ, резервная защита от многофазных КЗ резервных вводов секций СН 6 кВ, токовые реле для пуска дистанционной и дуговой защит.
Настоящий проект разработан в соответствии с действующими нормами, инструкциями и государственными стандартами.
