УГАТУ
Кафедра электромеханики
"Релейная защита и автоматика"
"Релейная защита трансформатора ТРДН-32000/220"
Нефтекамск 2017
В данном курсовом проекте разработана релейная защита ПС 220/6 кВ, а именно трансформатора ТРДН-32000/220.
UBH=220кВ,
UСH=110кВ,
UНH=6кВ.
В данной курсовой работе произведен выбор мощности трансформаторов на подстанции. Расчет количества линий на стороне НН. Выбраны схемы распределительных устройств. Рассчитаны токи трехфазного короткого замыкания. Выбраны выключатели, трансформаторы тока и напряжения.
Расмотрен принцип работы газовой защиты. Выбранны типы устанавливаемых реле и выбранны для них уставки. Выполнен расчет продольной дифференциальной токовой защиты трансформатора, максимальной токовой защиты с комбинированным пуском по напряжению, а так же защита от перегрузки.

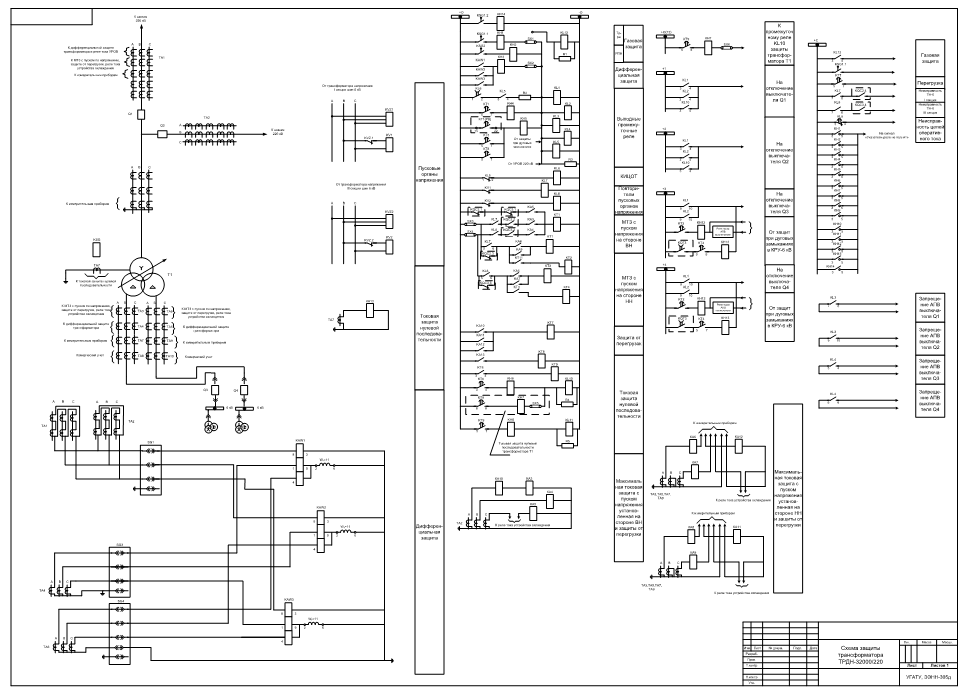

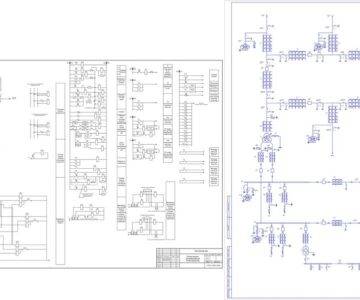

В графической части выполнены принципиальная схема подстанции и испонительно-принципиальная схема защиты трансформатора, в которой показаны измерительные и оперативные цепи.
