Уфимский государственный технический университет
Кафедра электромеханика
курсовой проект по дисциплине ,,Релейная защита и автоматизация электроэнергетических систем,,
на тему ,, Релейная защита элементов электрических систем ,,
Уфа 2016
1. Исходные данные

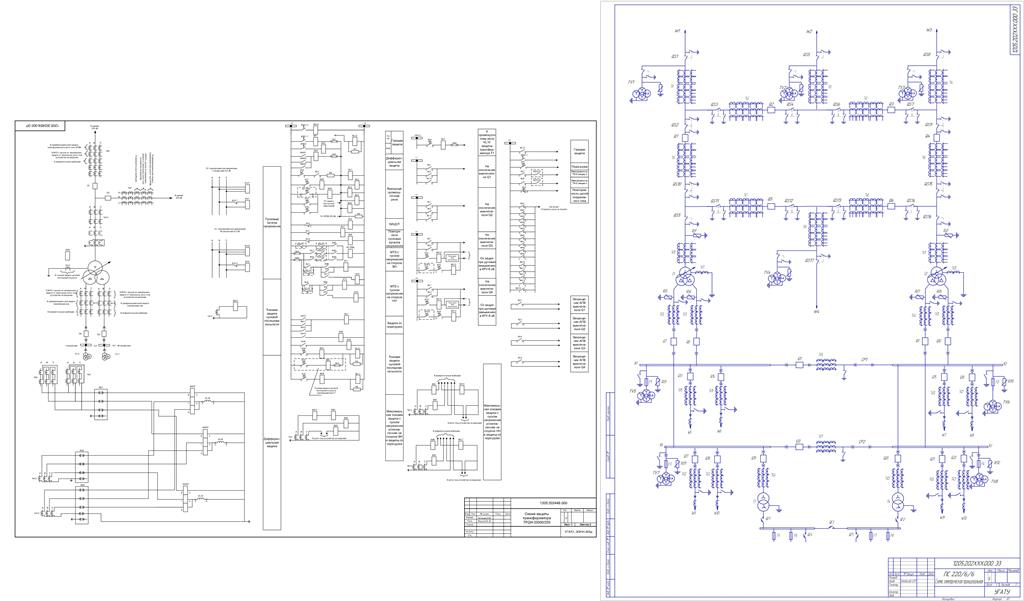

В соответствии с заданием выдана структурная схема объекта и необходимые данные для проектирования курсового проекта.
– cosφ = 0,92 - для всех нагрузок;
– Uвн = 220 кВ; Uсн = 110 кВ; Uнн =6 кВ
– Рсн = 35 МВт; Рнн1 = 20 МВт; Рнн2 = 25 МВт; Рнн3 = 23 МВт;
Рнн4 = 38 МВт;
– Токи КЗ на шинах ЭС1: IКЗmax = 27 кА; IКЗmin = 16,2 кА;
– Токи КЗ на шинах ЭС2: IКЗmax = 28,1 кА; IКЗmin = 16,9 кА;
– Длины линий: LW1= 80 км; LW2= 56 км; LW3= 54 км; LW4= 59 км;
LW5= 39 км.
Содержание
Введение 4
1. Исходные данные 6
2. Выбор понижающих трансформаторов и автотрансформаторов 7
3. Выбор схем распределительных устройств 11
4. Расчет токов короткого замыкания 14
5. Выбор выключателей, трансформаторов тока и напряжения 21
6. Расчет релейной защиты понижающего трансформатора 25
Заключение 38
Список литературы 39
