Автоматическое управление сцеплением

Брянский государственный инженерно технологический университет
Кафедра технического сервиса
Курсовой проект по дисциплине "Управление техническими системами"
На тему: "Автоматическое управление сцеплением"
Брянск 2016

Исходные данные: Объект управления - нажимной диск; запоминающее устройство - контакт; Рабочий орган - камера; Исполнительный механизм - клапан-распределитель.
В данной работе обеспечивается оптимальное значение выходного параметра либо его колебания в заданных пределах.
Графическая часть содержит принципиальные схемы САУ

Введение………………………………………………………………………………...4
1.Автоматизированный объект и его основные характеристики……………...………5
2.Алгоритмы функционирования САУ (САР) и их функциональные элементы…11
3.Принципиальная схема анализируемой САУ (САР) и ее функционирование…………………………………………………………………….15
4.Результаты патентного поиска………………………………………………………17
5.Типизация анализируемой САУ (САР) и ее функциональных элементов………..20
6.Структурная функциональная схема анализируемой САУ (САР)……………… 21
7.Элементарные динамические звенья и их характеристика………………………...22
8.Элементарные динамические звенья анализируемой системы и их характеритики…………………………………………………………………………29
Заключение…………………………………………………….…………..............32
Литература……………………………………………………………………………..33
Приложение ………………………………………………………………………...…34

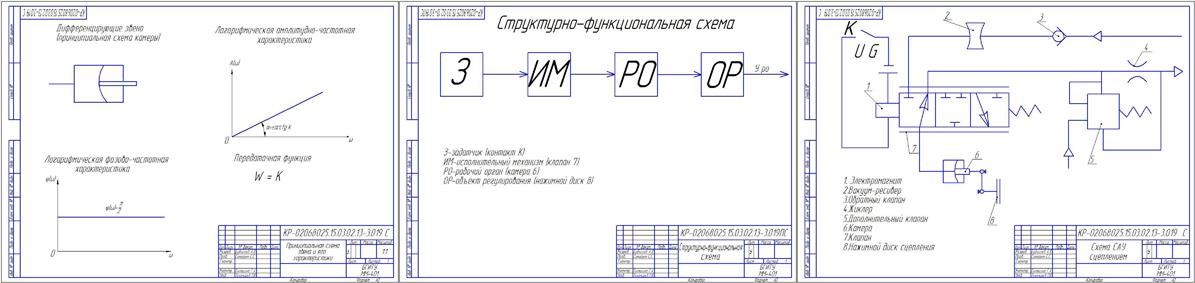

Состав: принципиальная схема звена и его характеристика, структурно функциональная схема, схема САУ сцепления, пз Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Автоматизация / Автоматическое управление сцеплением

Структурно-функциональная схема.cdw
схема сау сцеплением.cdw
Автоматическое управление сцеплением.docx
Принципиальная схема звена и его характеристика.cdw
