Система автоматического управления на базе контроллера сименс С7-300

Система управления установкой KDON-750-800/30Y решает следующие основные

задачи:
• Мониторинг параметров технологического процесса и оборудования, звуковая и световая сигнали-зация о запредельных отклонениях значений технологических параметров.
• Дистанционное (оператором с рабочей станции) либо автоматическое управление исполнительными механизмами установки с целью поддержания заданных значений параметров процесса.
• Архивирование основных технологических параметров, команд управления и аварийных ситуаций
• Осуществление защитных блокировок в аварийных ситуациях.
• Мониторинг параметров работы центробежного компрессора ТА6000.

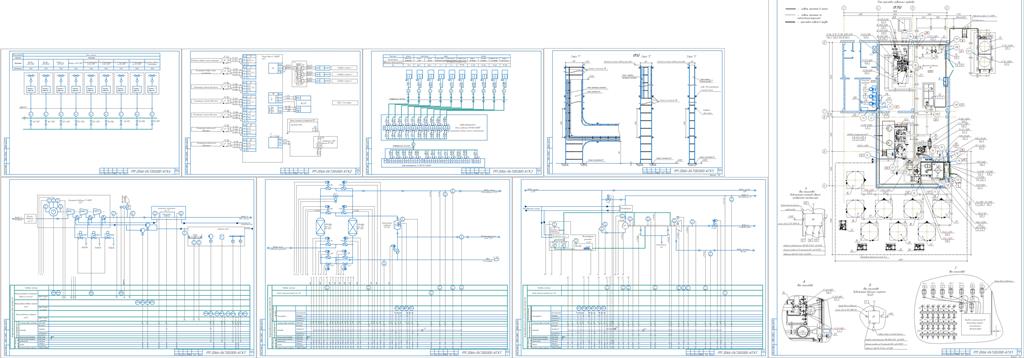

Состав: Схема автоматизации технологического процесса, Схемы электрические принципиальная, соединений. Схема пневмосоединений. План расположения оборудования. Спецификация материалов

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог
Автоматизация и управление
Система автоматического управления на базе контроллера сименс С7-300

485490-vms-RD-ATH/

485490-vms-RD-ATH/Оригиналы/

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ.3 Схема электрическая соединений.cdw

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ.4 Схема пневматическая, газовая соединений.cdw

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ.2 Схема электрическая принципиальная.cdw

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ.5 План расположения электрооборудования и проводок.cdw

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/РМ 2066-047.00.000-АТХ.ПЗ.doc

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/Нетиповые изделия/

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/Нетиповые изделия/РМ 2066-047.22.004 Бобышка.cdw

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/Нетиповые изделия/РМ 2066-047.22.000 СБ Стойка.cdw

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/Нетиповые изделия/РМ 2066-047.22.000 СП Стойка.spw

485490-vms-RD-ATH/Оригиналы/Прилагаемые документы/РМ 2066-047.00.000-ATX.С.cdw

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ.1.1 Перечень элементов.cdw

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ Общие данные.cdw

485490-vms-RD-ATH/Оригиналы/РМ 2066-047.00.000-АТХ.1 Схема автоматизации.cdw
