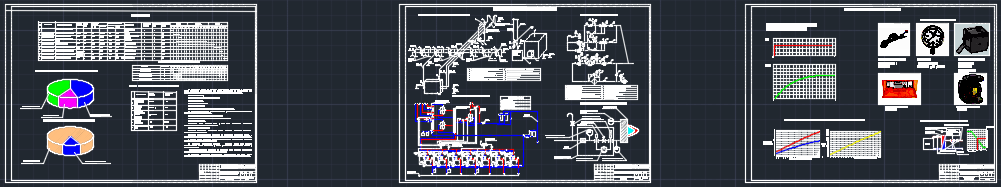

Автоматика газовой котельной от температуры наружного воздуха

Алтайский архитектурно строительный колледж
Кафедра монтажа и эксплуатации оборудования и систем газоснабжения
Дипломный проект на тему: "Автоматика газовой котельно от температуры наружного воздуха"
Барнаул 2019

1.4. Задачи проекта
1Выполнить проект системы автоматики для работы котельной без постоянного обслуживающего персонала.
2Управление котлами осуществлять с помощью блока автоматики в зависимости от наружной температуры воздуха.
3 Заполнять контура теплоносителя и их подпитка производить в автоматическом режиме.
4 выполнить принципиальную схему
5 разработать алгоритм работы системы автоматики
1.5. Состав проекта
Газовая котельная находится в отдельно стоящем здании и предназначена для отопления , горячего водоснабжения «производственно-складской базы». В помещении котельной установлены семь водогрейных котлов VITOPLEX 100 фирмы VIESSMAN тепло производительностью 2000 кВт каждый . Котлы оснащены горелками GP-150 H фирмы OILON.

Содержание
Введение 4
1 Устройство автоматики газовой котельной. 6
1.1 Состав и назначение газовых котельных 6
1.2 Назначение и виды систем автоматики газовых котельных 9
1.3 Основное оборудование и составляющие систем автоматики 17
1.4 Задачи и цели проекта 22
1.5 Состав проекта 22
2 Проект автоматизации газовой котельной 23
2.1 Основные данные газовой котельной 23
2.2 Выбор и обоснование систем автоматики 24
2.3 Подбор основного оборудования автоматики 31
2.4 Принцип обвязки оборудования и соединений. 32
2.5 Настройка параметров систем автоматики 33
2.6 Принципиальная схема установки систем автоматики 35
2.7 Исполнительная документация по установке систем автоматики 38
3 Организация строительного производства. 47
3.1 Календарное планирование и график производства работ. 47
4 Охрана труда. 50
4.1 Охрана труда при производстве монтажных работ систем автоматики. 50
4.2 Мероприятия по снижению опасных и вредных факторов. 52
4.3 Пожарная и взрывная безопасность 57
4.4 Обеспечение безопасности при работе с сосудами пот давлением. 61
4.5 Мероприятия по охране окружающей среды. 64
5 Экономическая часть проекта в. 66
5.1 Расчёт стоимости монтажа систем автоматики 66
5.2 Алгоритм составления локальной сметы 71
5.3 Расчёт технико-экономических показателей. 75
Заключение. 79
Список литературы. 80

Состав: Основные узлы и оборудование, Технико-экономические показатели строительства, Схемы и узлы выбранной системы автоматики Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Автоматизация / Автоматика газовой котельной от температуры наружного воздуха

Автоматика газовой котельной от температуры наружного воздуха.dwg
Автоматика газовой котельной от температуры наружного воздуха.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
