Проектирование автоматики котельной

В данном проекте согласно полученному тех.заданию и заданию электрикам предусмотреть автоматизацию котельной, подключение и выбор датчиков, а также электроснабжение проектируемого электропривода трехходового клапана.

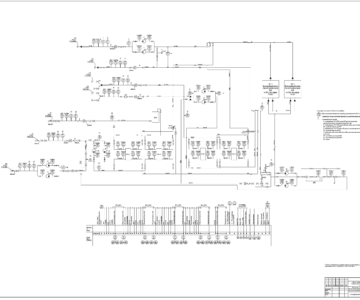

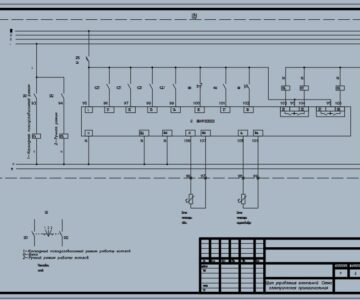

Для автоматики предусмотрен щит, который собирается на монтажно-заготовительном участке силами монтажной организации согласно схемам электрических присоединений в данном проекте.
Для построения автоматизации котельной были выбраны программируемые логические контроллеры линейки КТР-121 компании ОВЕН. КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Управление горелкой осуществляется через встроенный менеджер горения. КТР-121 не требует программирования за счет предустановленных алгоритмов управления. Это позволяет ввести прибор в эксплуатацию менее чем за один час. Прибор имеет рускоязычное меню с интуитивно понятным интерфейсом. Настройка прибора осуществляется через лицевую панель с двухстрочным 16-символьным дисплеем или через бесплатную программу конфигуратор на ПК.

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
· КТР-121.01 – автоматика котла.
· КТР-121.02 – автоматика котельной.
· КТР-121.03 – автоматика отопления и ГВС.

Таким образом объединив различные алгоритмы КТР-121 в единую систему, получилось добиться решения поставленных задач автоматизации котельной.

Предусмотрено установка сетевого шлюза ПМ210 предназначенный для подключения к облачному сервису OwenCloud приборов компании «ОВЕН» по интерфейсу RS-485. Бесплатный облачный сервис OwenCloud позволяет производить контроль и управление котельной из любого места, а также получать уведомления о нештатных ситуациях на смартфон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. Наличие двух интерфейсов и открытая карта регистров делают возможным включение КТР-121 в систему удаленной диспетчеризации (SCADA, OPC и т.д.).
Для отображения информации температуры, положение состояния задвижек и оперативного управления ими, а также накопление и хранения данных по основным рабочим параметрам системы предусмотрена сенсорная панель оператора (СП-электронное устройство с дисплеем), устанавливаемый на переднюю дверцу ЩАВ. Панель оператора работает на номинальное напряжение равное 24В постоянного тока, для чего был выбран блок питания фирмы "ОВЕН" на 24В. Связь с ПЛК осуществляется с помощью информационного кабеля интерфейса RS-485 типа 1x2x22AWG/7 (FR-PVC, UV) SF/UTP.
В алгоритме аварийного останова котельной системы есть связь с приемо-контрольным прибором типа "ВЭРС-ПК", варианта 4 (см.раздел ОПС) см. 29-09-2020-АК лист5.9

Система заземления
Для обеспечения безопасности обслуживания и нормальной работы автоматики выполняется защитное заземление (зануление) проектируемого щита ЩАВ, нормально не находящиеся под напряжением, заземлить путем присоединения к существующему контуру заземления полосовой сталью 40х4мм (см.раздел ЭМ). Заземление (зануление) выполнить в соответствии с ПУЭ, СНиП 3.05.06-85.
