Диспетчеризация КНС камерного типа, на основе контроллера Twido Shnider с управлением задвижками, расходомеры Симаг-11

1. В данном разделе проекта выполнена система диспетчеризации для КНС.
Система диспетчеризации предназначена для автоматического контроля за работой технологического оборудования насосной, а также передачи информации о работе насосной станции в диспетчерский пункт по GSM – каналу связи.
Шкаф диспетчеризации «МИО Груп» с контроллером «TWIDO» фирмы «Shnider Electric».
Шкаф диспетчеризации (ШД) выполняет функции сбора и передачи данных в диспетчерский пункт, а также удаленного управления задвижками в ручном режиме:
-Аварийный уровень сточных вод в приемном резервуаре КНС;
-Аварийный уровень сточных вод в камерах К0 и камере переключений К2;
-Работа и авария насоса 1 в приемном резервуаре КНС;
-Работа и авария насоса 2 в приемном резервуаре КНС;
-Управление и сигналы «Открыто»\«Закрыто» 5-ю задвижками в камере переключений;
-Управление и сигналы «Открыто»\ «Закрыто» ножевой задвижкой в Камере 0;
-Тревога – срабатывание концевых выключателей доступа шкафа ШД, КИП, люков камеры КНС, камеры переключений К2, камеры К0, двери щитовой;
-Сигналы тревоги задымления от пожарных дымовых извещателей (основной, резервный) в щитовой.
-Сигнал включения шкафа на работу от резервного источника питания (ИБП) в случае отключения основного питания и сигнал неисправности АКБ ИБП;
-Данные расхода 2-х расходомеров Симаг-11 от шкафа КИП

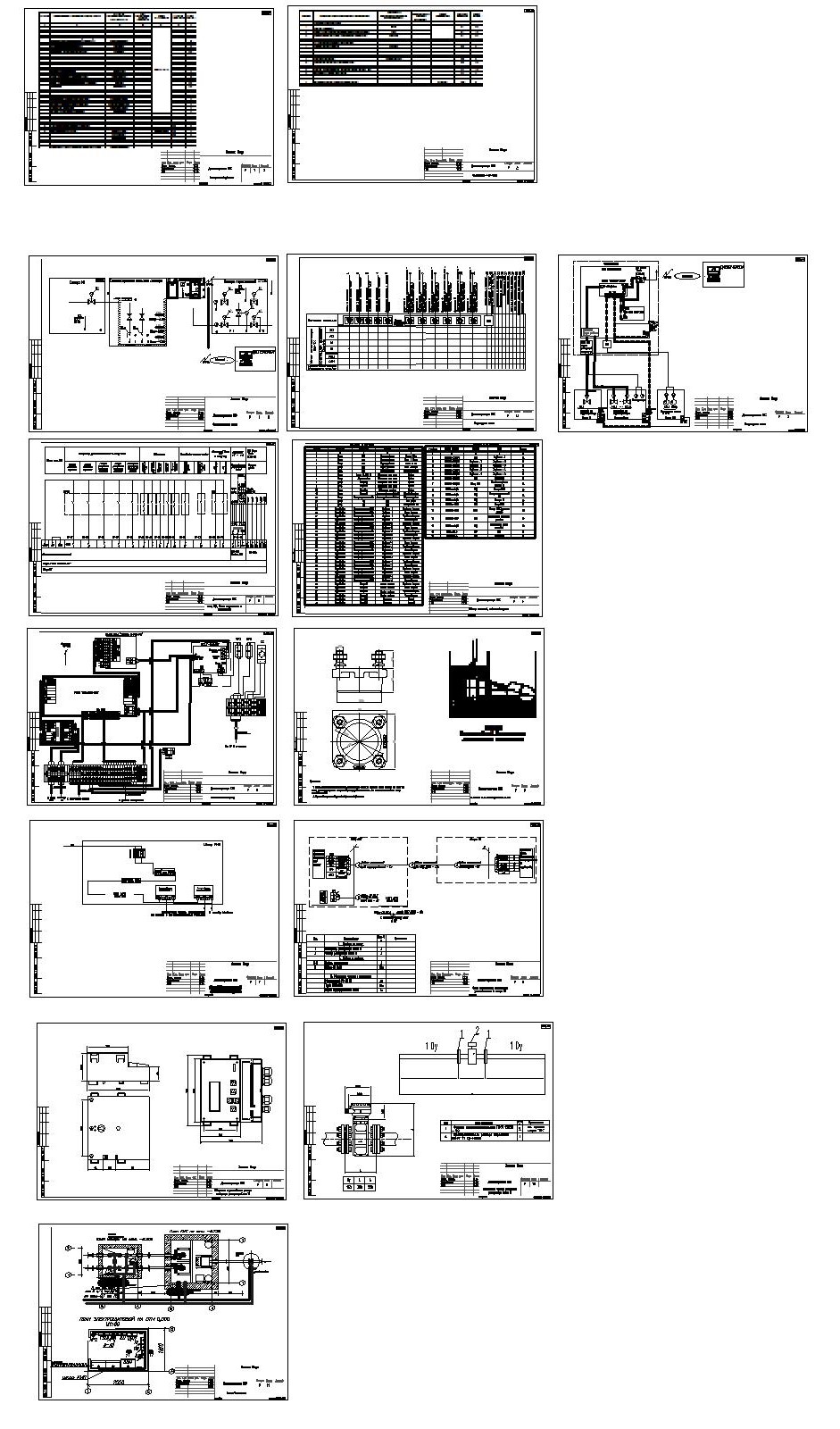

Состав: Общие данные, Спецификация, Схемы, Таблица сигналов Язык документа

Софт: AutoCAD 2015
