Проект автоматизации и диспетчеризации индивидуального теплового пункта

Общие указания.
Проект автоматизации теплоснабжения разработан в соответствии:
- ТКП 45-1.02-295-2014 "Строительство. Проектная документация. Состав и содержание";
- СН 4.02.01 "Тепловые сети";
- СН 4.02.03 "Отопление, вентиляция и кондиционирование воздуха",
- ГОСТ 21.208-2013 "Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах",
- ГОСТ 21.408-2013 "Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов",
- СН 3.02.01 «Жилые здания»;
- СН 4.01.03 "Системы внутреннего водоснабжения и канализации зданий";
- СН 4.04.01 «Системы электрооборудования жилых и общественных зданий»;
- ПУЭ (6-издание).

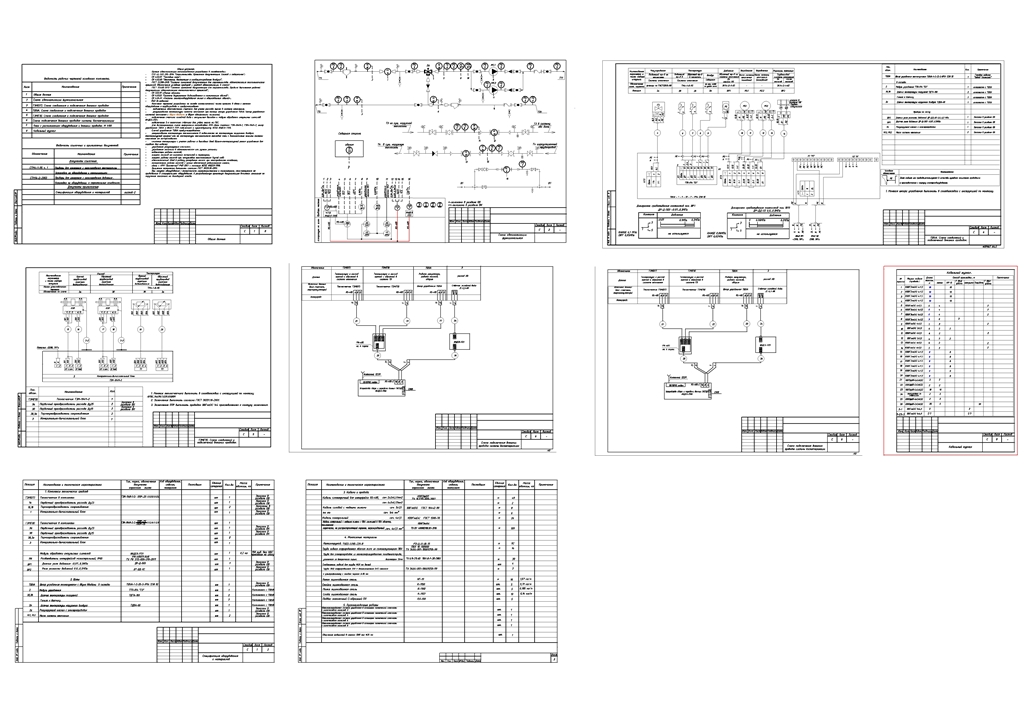

Комплект чертежей разработан на основе сантехнической части проекта в связи с износом оборудования и трубопровода и предусматривает:
- подключение однопоточного счетчика для учета расхода тепла в системе отопления;
- регулирование температуры системы отопления при помощи шкафа управления ТШУА (шкаф управления системой отопления с двумя вводами и двумя однофазными насосами);
- подключение счетчика холодной воды с импульсным выходом к модулю обработки импульсных сигналов ИНДЕЛ-1721;
- подключение 2-х поточного счётчика для учёта тепла на ГВС.
Для дистанционного съема информации посредством GSM связи счетчики ТЭМ-104М-1, ТЭМ-104М-2, шкаф управления ТШУА и ИНДЕЛ-1721 подключаем к существующему УСПД ИНДЕЛ-1708.
Схемой управления ТШУА предусматривается:
- регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания;
- снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- управление регулирующим клапаном;
- управление насосами в автоматическом или ручном режимах;
- индикаторы работы насосов;
- защита насосов от коротких замыканий и перегрузок;
- защита работы насосов при отсутствии теплоносителя (сухой ход);
- автоматический ввод в работу резервного насоса при неисправности основного;
- попеременная работа насосов с целью обеспечения равномерного износа;
связь с АРМ "Диспетчер" РУП ЖКХ с помощью УСПД ИНДЕЛ-1708.
