Электронные нагрузки постоянного тока UNI-T UTL8211(2)

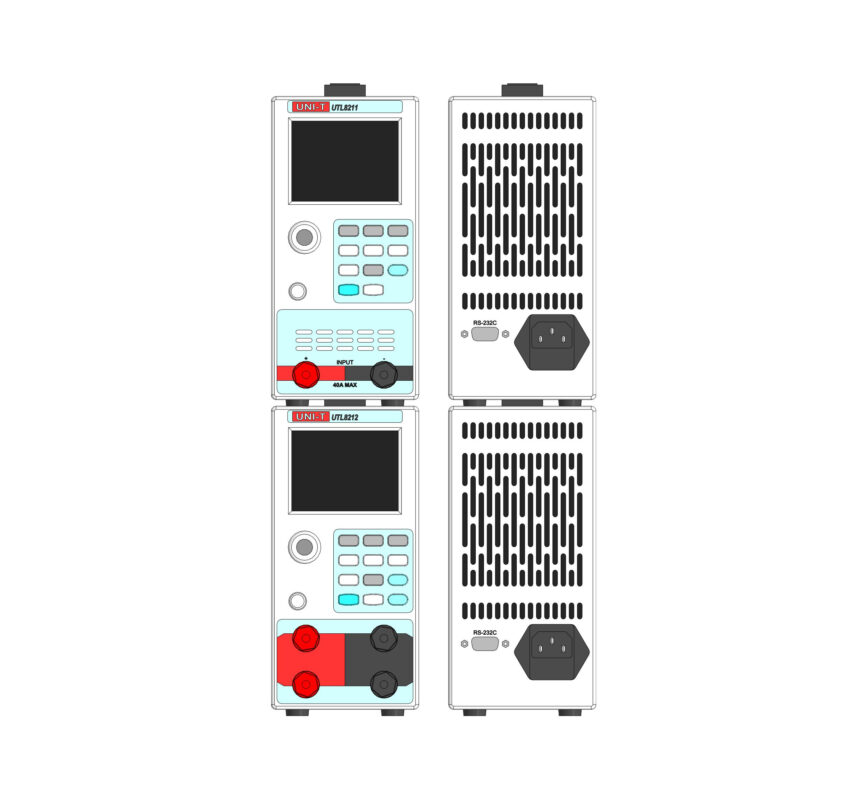

Размеры для габаритных моделей сняты из чертежей в даташите.

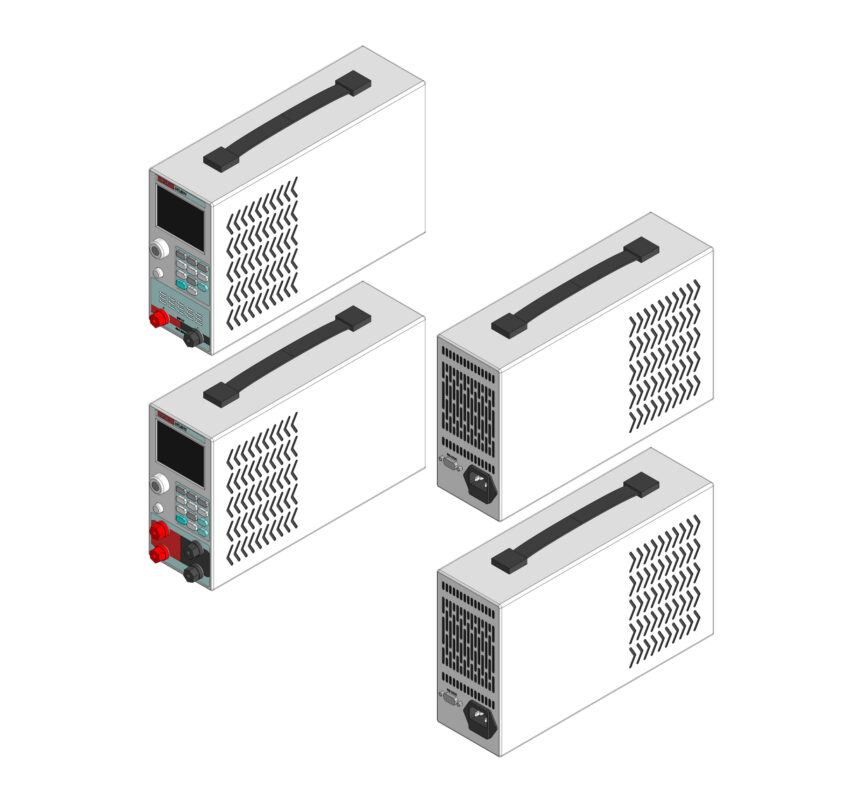

В модели блоки выполнены в виде заполненных тел, внутренности отсутствуют, указаны ориентировочные МЦХ. Приложен даташит с размерами.

Серия электронных нагрузок UNI-T UTL821x представляет собой класс программируемых приборов, предназначенных для точного нагрузочного тестирования источников питания, аккумуляторов, зарядных устройств и иных компонентов электрических цепей постоянного тока. Ключевая особенность серии — баланс между компактностью, функциональностью и возможностью интеграции в автоматизированные системы. Приборы находят применение в научных лабораториях, на производственных линиях, а также в инженерных разработках, где требуется моделирование различных режимов работы и детальный анализ параметров.

Характеристики
В серии представлены две основные модели — UTL8211 и UTL8212, которые различаются количеством каналов и распределением мощности.
Количество каналов: UTL8211 — одноканальная; UTL8212 — двухканальная (каналы работают независимо).
Входное напряжение: 0–150 В (для обеих моделей).
Входной ток: UTL8211 — 0–40 А; UTL8212 — 0–20 А на канал.
Мощность: UTL8211 — до 400 Вт; UTL8212 — 2 × 200 Вт (по 200 Вт на каждый канал).
