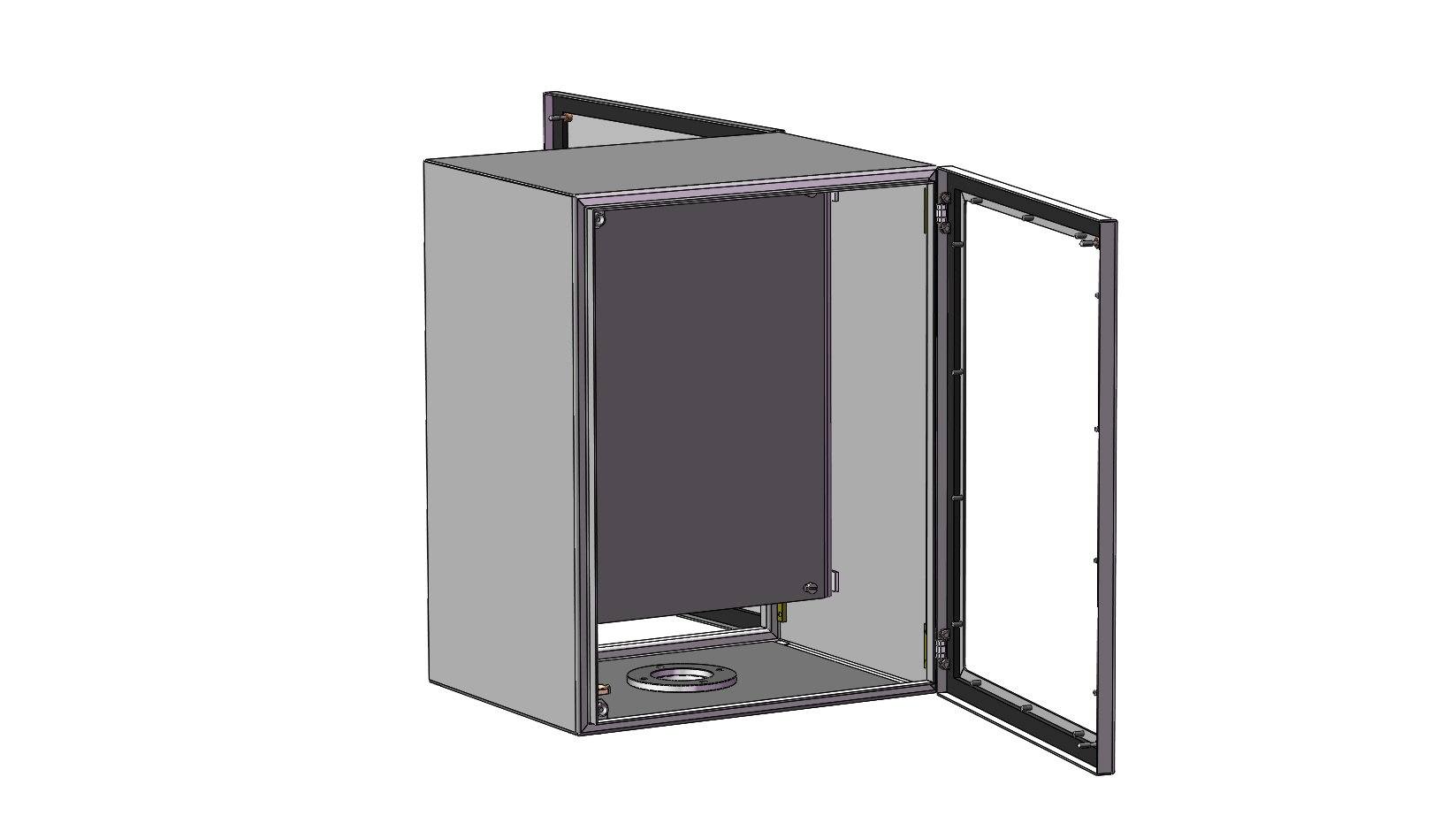

Корпус двухдверный Н.282.00.00.00

Один из типоразмеров корпуса двухдверного для пультов управления различным оборудованием, 330 мм ширина, 420 мм высота, 282 мм глубина. Корпус является ограждающей конструкцией для пультов управления, работающих в жёстких условиях. Материал корпуса - сталь 12Х18Н9Т толщина 1,5 мм. При разработке пультов требуется разработка двух панелей монтажных ( внутри корпуса ) и панели управления ( на дверце корпуса).

Состав: 3D сборка, детали (SW2017), комплект чертежей изделия ( Компас 10 )

Софт: SolidWorks 2017

Файлы:

Каталог
Автоматизация и управление
Корпус двухдверный Н.282.00.00.00

Н.281.00.00.06 Панель.SLDPRT

Н.281.00.00.04 Шайба.SLDPRT

lock washers/

lock washers/Washer 6402_4_gost.sldprt

lock washers/Washer 6402_3_gost.sldprt

Н.281.00.00.01 Планка.SLDPRT

hexagon nuts accuracy class b/

hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt

Н.281.00.00.02 Прокладка.SLDPRT

Прочие изделия/

Прочие изделия/Клемма TRI-5.3 тип O пров.0,25 ... 1,5 изол..SLDPRT

Прочие изделия/Знак заземления.SLDPRT

Прочие изделия/Сальник RG-16.SLDPRT

Н.281.02.00.00 Рамка/

Н.281.02.00.00 Рамка/Н.281.02.00.00 СБ Рамка.SLDASM

Н.281.02.00.00 Рамка/Н.281.02.00.00.02 Уголок.SLDPRT

Н.281.02.00.00 Рамка/Н.281.02.00.00.01 Уголок.SLDPRT

Н.281.02.00.00 Рамка/Н.281.02.00.00.11 Шпилька.SLDPRT

Н.281.00.00.07 Полотно дверное.SLDPRT

Н.281.03.00.00 Петля/

Н.281.03.00.00 Петля/Н.281.03.00.03 Штифт.SLDPRT

Н.281.03.00.00 Петля/Н.281.03.00.02 Петля.SLDPRT

Н.281.03.00.00 Петля/Н.281.03.00.00 СБ Петля.SLDASM

Н.281.03.00.00 Петля/Н.281.03.00.01 Петля.SLDPRT

Н.282.00.00.00 СБ Корпус двухдверный.SLDASM

Н.282.00.00.00 Чертежи/

Н.282.00.00.00 Чертежи/Н.281.00.00.04 Шайба.cdw

Н.282.00.00.00 Чертежи/Н.282.00.00.07 панель.cdw

Н.282.00.00.00 Чертежи/Н.281.00.00.01 Планка.cdw

Н.282.00.00.00 Чертежи/Н.281.02.00.00 Рамка/

Н.282.00.00.00 Чертежи/Н.281.02.00.00 Рамка/Н.281.02.00.02 Шпилька.cdw

Н.282.00.00.00 Чертежи/Н.281.02.00.00 Рамка/Н.281.02.00.01 Уголок.cdw

Н.282.00.00.00 Чертежи/Н.281.02.00.00 Рамка/Н.281.02.00.00 СБ Рамка.cdw

Н.282.00.00.00 Чертежи/Н.281.02.00.00 Рамка/Н.281.02.00.00 СП Рамка.spw

Н.282.00.00.00 Чертежи/Н.281.00.00.05 Втулка.cdw

Н.282.00.00.00 Чертежи/Н.281.03.00.00 Петля/

Н.282.00.00.00 Чертежи/Н.281.03.00.00 Петля/Н.281.03.00.02 Петля.cdw

Н.282.00.00.00 Чертежи/Н.281.03.00.00 Петля/Н.281.03.00.03 Штифт.cdw

Н.282.00.00.00 Чертежи/Н.281.03.00.00 Петля/Н.281.03.00.00 СП Петля.spw

Н.282.00.00.00 Чертежи/Н.281.03.00.00 Петля/Н.281.03.00.00 СБ Петля.cdw

Н.282.00.00.00 Чертежи/Н.281.03.00.00 Петля/Н.281.03.00.01 Петля.cdw

Н.282.00.00.00 Чертежи/Н.281.00.00.03 Винт.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.00 Уголок.spw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.02 Бобышка.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.01 Уголок.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.00 СБ Уголок.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.00.01 Боковина.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.00.05 Болт заземления.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.00.00 СБ Корпус.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.00.00 СП Корпус.spw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.00.04 Плита.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.02 Пластина.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.00 СБ Кронштейн.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.00 СП Кронштейн.spw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.01 Уголок.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.00.03 Планка.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.281.01.00.03 Фланец.cdw

Н.282.00.00.00 Чертежи/Н.282.01.00.00 Корпус/Н.282.01.00.02 Крыша.cdw

Н.282.00.00.00 Чертежи/Н.282.00.00.00 СП Корпус двухдверный.spw

Н.282.00.00.00 Чертежи/Н.281.00.00.02 Прокладка.cdw

Н.282.00.00.00 Чертежи/Н.282.00.00.00 СБ Корпус двухдверный.cdw

Н.282.00.00.00 Чертежи/Н.282.00.00.06 полотно.cdw

Н.282.01.00.00 Корпус/

Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/

Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.00 СБ Уголок.SLDASM

Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.01 Уголок.SLDPRT

Н.282.01.00.00 Корпус/Н.281.01.01.00 Уголок/Н.281.01.01.02 Бобышка.SLDPRT

Н.282.01.00.00 Корпус/Н.281.01.00.03 Фланец.SLDPRT

Н.282.01.00.00 Корпус/Н.282.01.00.03 Плита.SLDPRT

Н.282.01.00.00 Корпус/Н.282.01.00.02 Боковина.SLDPRT

Н.282.01.00.00 Корпус/Н.281.01.00.05 Болт заземления.SLDPRT

Н.282.01.00.00 Корпус/Н.282.01.00.00 СБ Корпус.SLDASM

Н.282.01.00.00 Корпус/Н.282.01.00.04 Планка.SLDPRT

Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/

Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.01 Уголок.SLDPRT

Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.02 Пластина.SLDPRT

Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/Н.282.01.01.00 СБ Кронштейн.SLDASM

Н.282.01.00.00 Корпус/Н.282.01.01.00 Кронштейн/bead4.sldprt

Н.282.01.00.00 Корпус/Н.282.01.00.01 Крыша.SLDPRT

Н.281.00.00.05 Втулка.SLDPRT

screws/

screws/SC GOST 1491_gost.sldprt

screws/SC GOST 17475_gost.sldprt

Н.281.00.00.03 Винт.SLDPRT

plain washer/

plain washer/Washer 11371n_gost.sldprt

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 80

Софт: SolidWorks 2017

Состав: 3D сборка, детали (SW2017), ко

Корпус однодверный Н.281.00.00.00

Рейтинг: 40

Софт: SolidWorks 2017

Состав: 3D сборки, детали

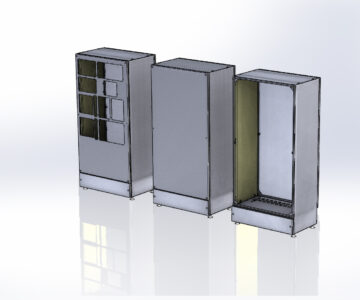

Шкаф металлический Н.301.10.00.00
