Ульяновский государственный технический университет
Кафедра "Технология машиностроения"
Курсовая работа по дисциплине "Нормирование точности и технические измерения"
Ульяновск 2014
Пояснительная записка на 16с., в том числе 5 ил.; 1,5 листа чертежей.
Ульяновский государственный технический университет, 2014 г.

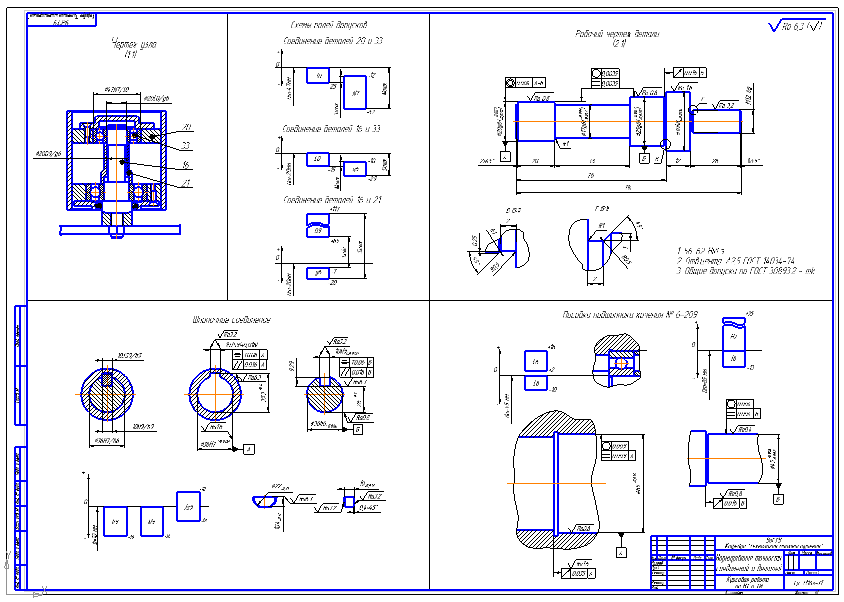

В узле "Приспособление для определения правильности круглой формы шины" назначены посадки методами аналогии и пособия в соединениях: кольца 20 и подшипника 33 – ø47N7/l0; оси 16 и подшипника 33 - ø20L0/g6; оси 16 и втулки 21 - ø20D9/g6.
В соответствии с заданием рассчитаны предельные зазоры и натяги и выбраны соответствующие им посадки: ø20D9/g6 и ø47N7/l0. Рассчитаны и выбраны посадки подшипника 6-209 в корпус и на вал: ø45L5/k6 и ø85H7/l6.
Назначены требования к точности оси 16 и выполнен его рабочий чертеж; построен график зависимости допуска соосности от действительного размера отверстия.
Назначены посадки в соединениях:
- шпонки и паза вала - 10N9/h9;
- шпонки и паза втулки - 10Js9/h9;
- в шлицевом соединении - d-8x×56H7/js6×62H12/a11×10D9/k7;
