Барановичский государственный университет.
Кафедра: «ТОМ».
Курсовой проект по дисциплине: «Нормирование точности и технические измерения».

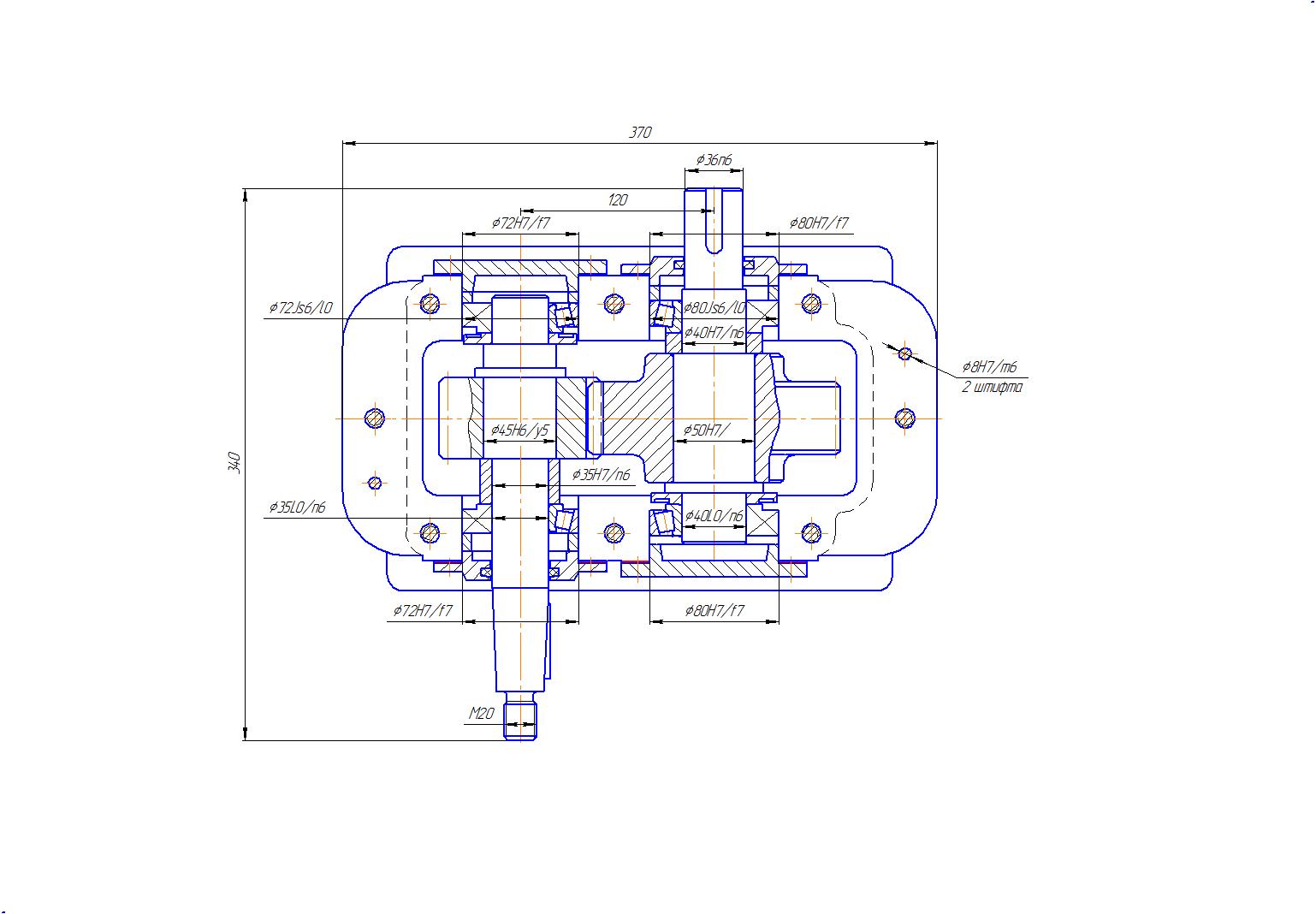

тема: "Расчетно-конструкторская разработка элементов качественных показателей редуктора цилиндрического одноступенчатого".
год: 2008
Исходные данные:
Число зубьев шестерни Z1 30
Число зубьев колеса, Z2 50
Материал колеса, сталь 20Г
Материал вала тихоходного, сталь 35
Модуль передачи m, мм 3
Диаметр шейки вала тихоходного под колесом D, мм 50
Длина сопряженной поверхности колеса и вала l, мм 80
Ширина венца колеса B, мм 45
Передаваемый вращающий момент T, Нм 1500
Диаметр выходного конца вала тихоходного dвт, мм 36
Резьба на выходном конце вала быстроходного/гайка М20
Температура подшипников, C 65
Температура корпуса, С 50
Температура колеса, С 75
Степень точности зубчатой передачи по ГОСТ 1643-81 7-Н
Содержание работы:
1. Функциональное назначение и применение узла …………………………………………3
2. Расчёт и выбор посадок для сопрягаемых элементов узла
2.1. Расчёт посадки с натягом …………………………………………………………4
2.2. Расчёт переходной посадки ……………………………………………………….6
2.3. Расчёт предельных размеров для деталей цилиндрических
сопрягаемых элементов узла ……………………………………………………..8
2.4. Расчёт посадки подшипников качения …………………………………............11
2.5. Выбор посадок для гладких цилиндрических
сопряжений ……………………………………………………………………….12
3. Расчёт калибров
3.1. Расчёт калибров для отверстия ………………………………………………….13
3.2. Расчёт калибров для вала ……………………………………………...................14
4. Расчёт предельных отклонений шпоночного соединения ………………………………17
5. Расчёт предельных отклонений резьбового соединения ………………………………...18
6. Расчёт зубчатой передачи
6.1. Выбор вида сопряжения ………………………………………………………….19
6.2. Расчёт некоторых размеров разноимённых профилей
зубьев ……………………………………………………………………………...21
7. Расчёт конструкторской размерной цепи вала тихоходного …………………….............22
8. Назначение средств измерений для вала тихоходного …………………………………..23
