Расчет допусков , выбор посадок и построение чертежей деталей узлов

0
121
1346
0
0

Луцький національний технічний університет
Курсова робота з дисципліни: «Взаємозамінність, стандартизація та технічні вимірювання»
На тему: «Розрахунок допусків, вибір посадок і побудова креслень деталей вузлів»
Луцьк 2016

Исходные даные:
Задача 1.Гладкі циліндричні з’єднання. Дано: ∅6 H7/e8; K7/h6; P7/h6.
Задача 2.Розрахунок калібрів для контролю гладких циліндричних деталей. Дано: ∅6 K7/h6.
Задача 3.Розрахунок і вибір посадок з натягом. Вихідні дані: d – 80 мм; l – 120 мм;d2 - 150 мм; P – 15 кН; Вал та втулка – сталь 30, умова складання з нагрівом втулки. Висота нерівностей поверхні валу Rаd=1,0 мкм, втулки RaD=3 мкм.
Задача 4.Вибір посадок підшипників кочення на вали і в корпуси. Дано: клас точності і позначення підшипника 6-204; навантаження радіальне постійне за направленням R=10 кН; характер навантаження – поштовхи і вібрація; перенавантаження до 300%; обертається вал.
Задача 5.Визначення параметрів метричної різі. Дано: M36 6H/6g
Задача 6.Визначення розмірів і допусків шпонкових з’єднань. Дано: шпонкове з’єднання (шпонка призматична) 80×40 ∅375 3 (h9-P9-P9).
Задача 7.Визначення допусків розмірів шліцьових з’єднань Дано: вид шліцьового з’єднання – прямобічне; центруючий параметр – D; Z=6, d=26, D=30, посадка по D – H8/n7.

У курсовій роботі з предмету «Взаємозамінність, стандартизація та технічні вимірювання» приведено розрахунок гладких циліндричних з’єднань, розрахунок і проектування калібрів, розрахунок посадки з натягом, підшипникового вузла, різьбового, шпонкового і шліцьового з’єднання.

Вступ
Розв’язок задач
1. Гладкі циліндричні з’єднання
2. Розрахунок калібрів для контролю гладких циліндричних деталей
3. Розрахунок і вибір посадок з натягом
4. Вибір посадок підшипників кочення на вали і в корпуси
5. Визначення параметрів метричної різі
6. Визначення розмірів і допусків шпонкових з’єднань
7. Визначення допусків розмірів шліцьових з’єднань
Література



Дата
08.09.2016
Язык
Украинский
Состав
Титулка, Реферат, Записка, Креслення (Задача 1 (Вал, втулка), Задача 2 (Калібр-пробка ГОСТ 14810-69), Задача 2 (Калібр-скоба ГОСТ 18360-93), Задача 4 (Підшипниковий вузол), Задача 6 (Шпонкове з'єднання), Задача 7 (Шліцеве з'єднання).
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • ВСТВ
    • ЗАДАЧА 1.3.frw
    • Задача 2 Калібр-скоба ГОСТ 18360-93.cdw
    • ЗАДАЧА 4.1.frw
    • ЗАДАЧА 4.2.frw
    • ТИТУЛКА.docx
    • Реф.doc
    • ЗАДАЧА 5.frw
    • Задача 6 Шпонкове з'єднання.cdw
    • Задача 4 Підшипниковий вузол.cdw
    • ЗАДАЧА 2.1.frw
    • ЗАДАЧА 3.frw
    • ЗАДАЧА 2.2.frw
    • ЗАДАЧА 1.1.frw

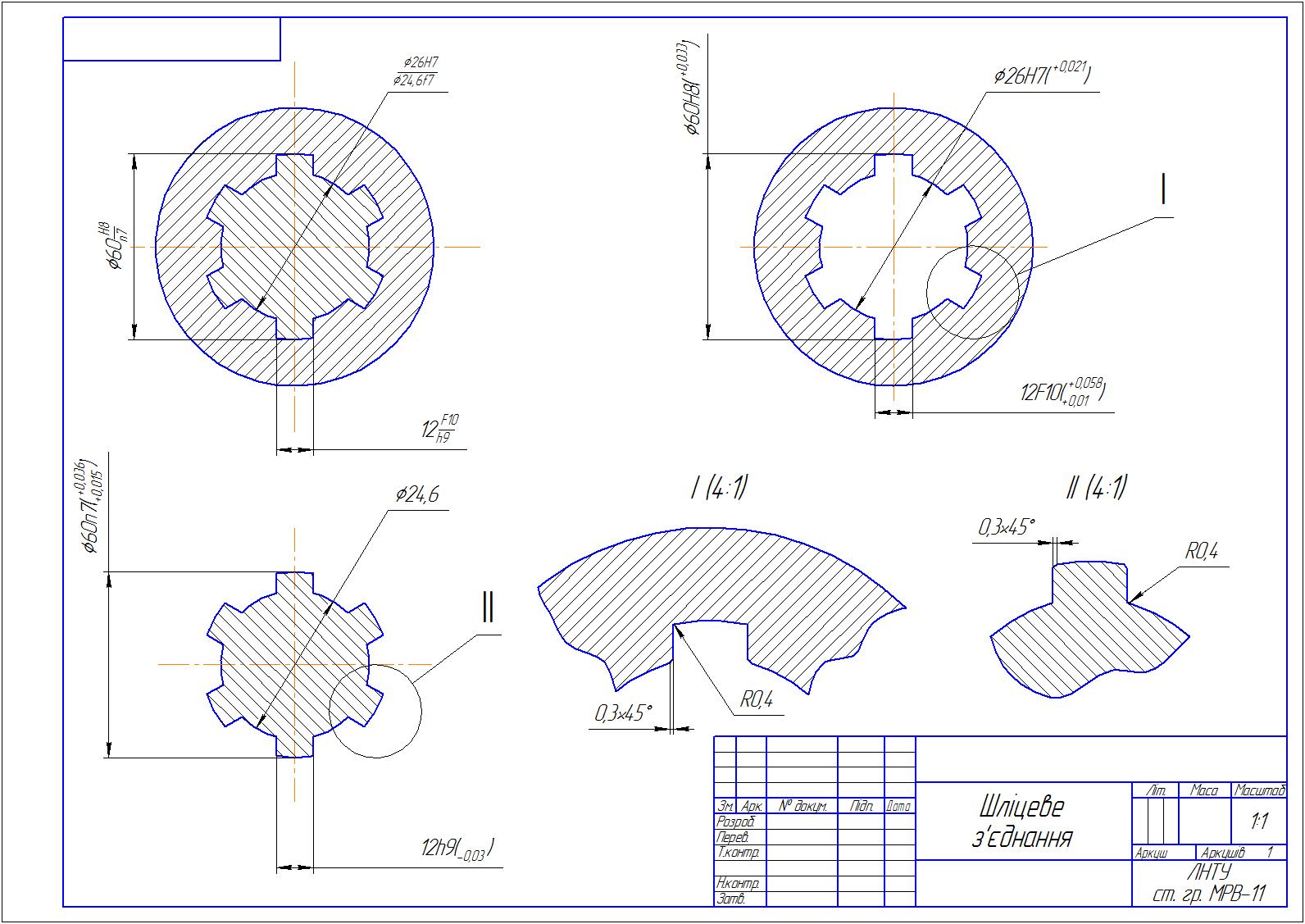

    • Задача 7 Шліцеве з'єднання.cdw
    • Задача 2 Калібр-пробка ГОСТ 14810-69.cdw
    • ЗАДАЧА 1.2.frw
    • ЗАДАЧА 6.frw
    • ЗАДАЧА 1.4.frw
    • Задача 1.cdw
    • Записка.docx
    • ЗАДАЧА 7.1.frw
