Тихоокеанский государственный университет
Кафедра "Компьютерное проектирование и сертификация машин"
Курсовая работа по дисциплине "Метрология, стандартизация и сертификация"
На тему: "ЕСДП. Расчет, выбор и назначение допусков и посадок для типовых соединений деталей в узлах машин"
Хабаровск 2011
Исходные данные приведены в пояснительной записке при решении задач.
В данной работе рассмотрена методика расчета, выбора и назначения допусков и посадок типовых сопряжений деталей в узлах машин, таких как: гладкие цилиндрические соединения с зазором, натягом и переходные; соединение колец подшипника с валом и корпусом; соединения шпоночные и шлицевые, резьбовые и конические и цилиндрические зубчатые колеса, а также приведены методики назначения допусков формы и расположения поверхностей, шероховатости поверхностей и методики расчета размерных цепей.

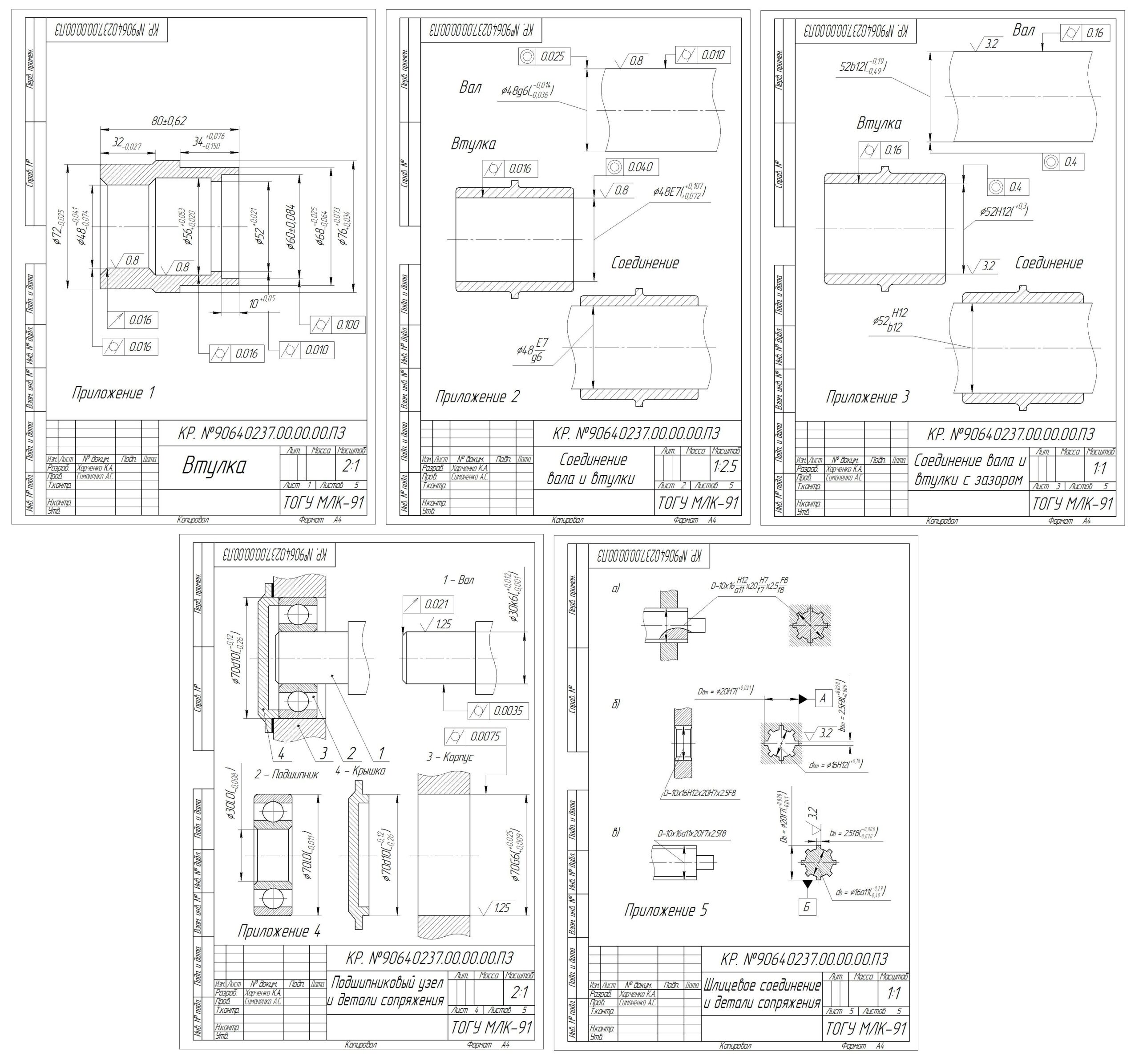

Курсовая работа содержит: пояснительную записку на 57 листах формата А4, включающую 31 рисунков, 5 чертежей формата А4 и 1 чертеж формата А3.
Введение
1. Теоретическая часть
1.1 Реферат на тему «Управление качеством продукции через общефирменные системы (TQM)»
2. Проектная часть
2.1 Номинальные размеры, допуски, предельные и действительные размеры
Задача 2.1.1
Задача 2.1.2
Задача 2.1.3
2.2 Единая система допусков и посадок для типовых соединений деталей
Задача 2.2.1
Задача 2.2.2
2.3 Гладкие цилиндрические соединения. Посадки с зазором
2.4 Гладкие цилиндрические соединения. Посадки переходные
2.5 Подшипники качения. Расчет, выбор и назначение допусков и посадок на детали сопряжения в подшипниковых узлах
2.6 Шлицевые прямобочные соединения
2.7 Геометрическая точность деталей. Допуски формы и расположения поверхностей. Шероховатость поверхностей
Заключение
Библиографический список
Приложения
