«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему Расчёт размерных характеристик соединений
2015г
Курсовой проект включает расчетно-пояснительную записку на 31 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 5 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.
В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Расчет и выбор посадок гладких цилиндрических соединений производится в следующей последовательности.
1. Рассчитать и выбрать посадку с зазором, установить предельные отклонения и определить предельные размеры и допуски деталей, а также получаемые в соединении зазоры и допуск посадки.

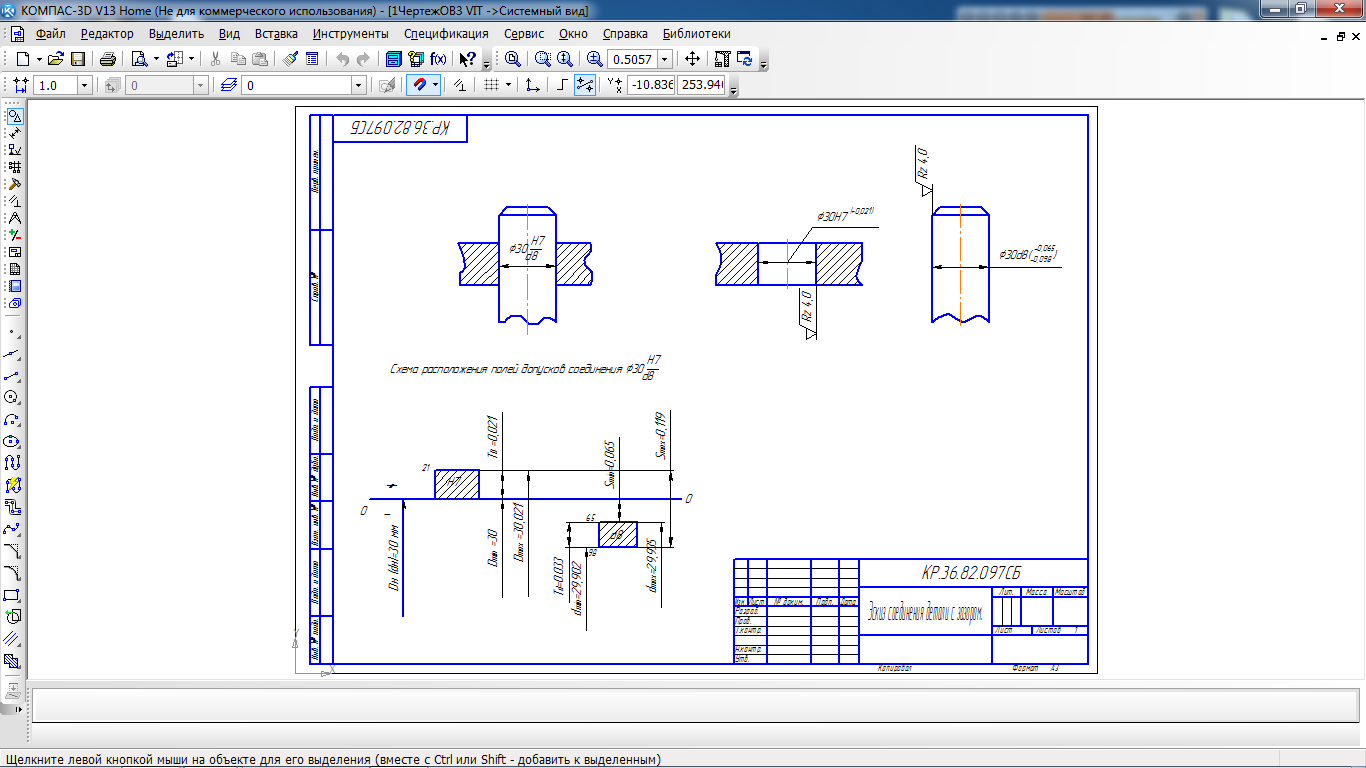

2. В произвольном масштабе построить схему полей допусков соединяемых деталей.
3. Вычертить сборочный и подетальный эскизы соединяемых деталей с указанием посадки, предельных отклонений деталей и шероховатости поверхностей.
4. Выбрать универсальные средства измерения для соединяемых деталей.
Исходными данными для расчета являются:
Номинальный диаметр соединения, dH =30 мм;
Длина соединения (подшипника), l=40 мм;
Угловая скорость, =65 рад/с;
Абсолютная вязкость масла при рабочей температуре, =0,03 Н-с/м2;
Среднее удельное давление на опору, g =0,2 Н/М2
RZD=4 МКМ и Rzd =4 мкм- величины шероховатости поверхности втулки и вала.
