«Сибирский Федеральный Университет» Политехнический институт
Кафедра «Стандартизация и управление качеством»
Курсовая работа по дисциплине «Взаимозаменяемость»
тема проекта (работы)
Красноярск 2011
Вариант задания рисунок 1, В-5
Номер подшипников на шлицевом валу 5-206
Номер подшипников на гладком валу 5-309
Радиальная нагрузка на подшипники, кН 20
Перегрузка, % До 150
Модуль зубчатых колес 3,5
Числа зубьев зубчатых колес:
Z1 17
Z2 69
Z3 24
Z4 62
Ширина зубчатого колеса, мм 60
Радиальное биение переходной посадки, мкм 30
Коэффициент запаса точности 3
Функциональные натяги для посадки с натягом, мкм:
Fmin 20
Fmax 120
Шлицевое соединение:
Серия Средняя
Точность центрирования Нормальная
Нагрузка на шлицевое соединение Ударная
Характер шпоночного соединения Свободное
Замыкающий размер размерной цепи 0+0,9
Взаимозаменяемость – это свойство независимо изготовленных с заданной точностью деталей или узлов обеспечивающих беспригоночную сборку или замену при ремонте.
Цель настоящей курсовой работы: привить навыки нормативно-технической документации и проверить правильность применения полученных знаний по выбору сопряжений и расчету их параметров при решении конкретных инженерных задач.
Курсовая работа состоит из графической части и расчетно-пояснительной записки.

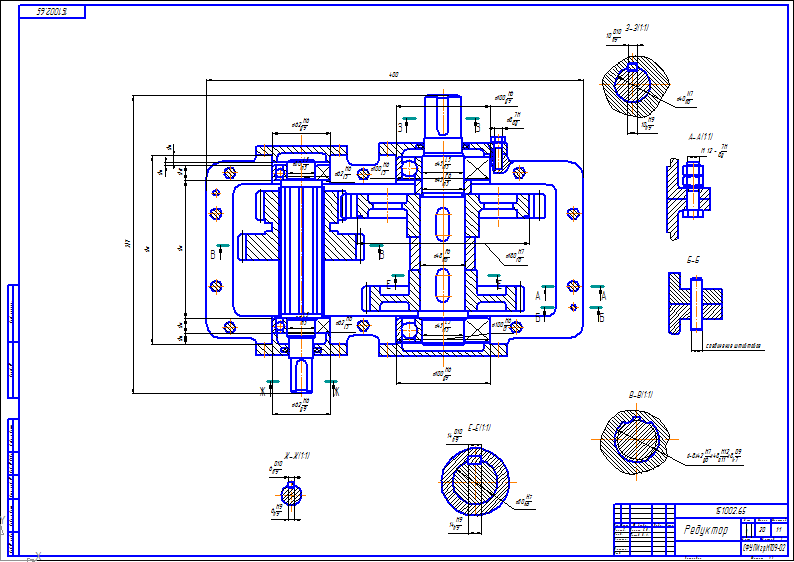

1 Сборочный чертеж узла (формат А1).
2 Рабочий чертеж детали узла (формат АЗ).
На первом этапе был выполнен сборочный чертеж узла, затем ознакомилась и провела расчет стандартных допусков и посадок типовых соединений, решена задача на сборочную размерную цепь. Также выполнен рабочий чертеж вала с требованиями к отклонениям формы, расположения и шероховатости поверхностей.
