Раздел рабочей документации АУПС системы оповещения и управления эвакуацией (СОУЭ), автоматизации пожарных насосов ВПВ (АПН) в здании общежития квартирного типа

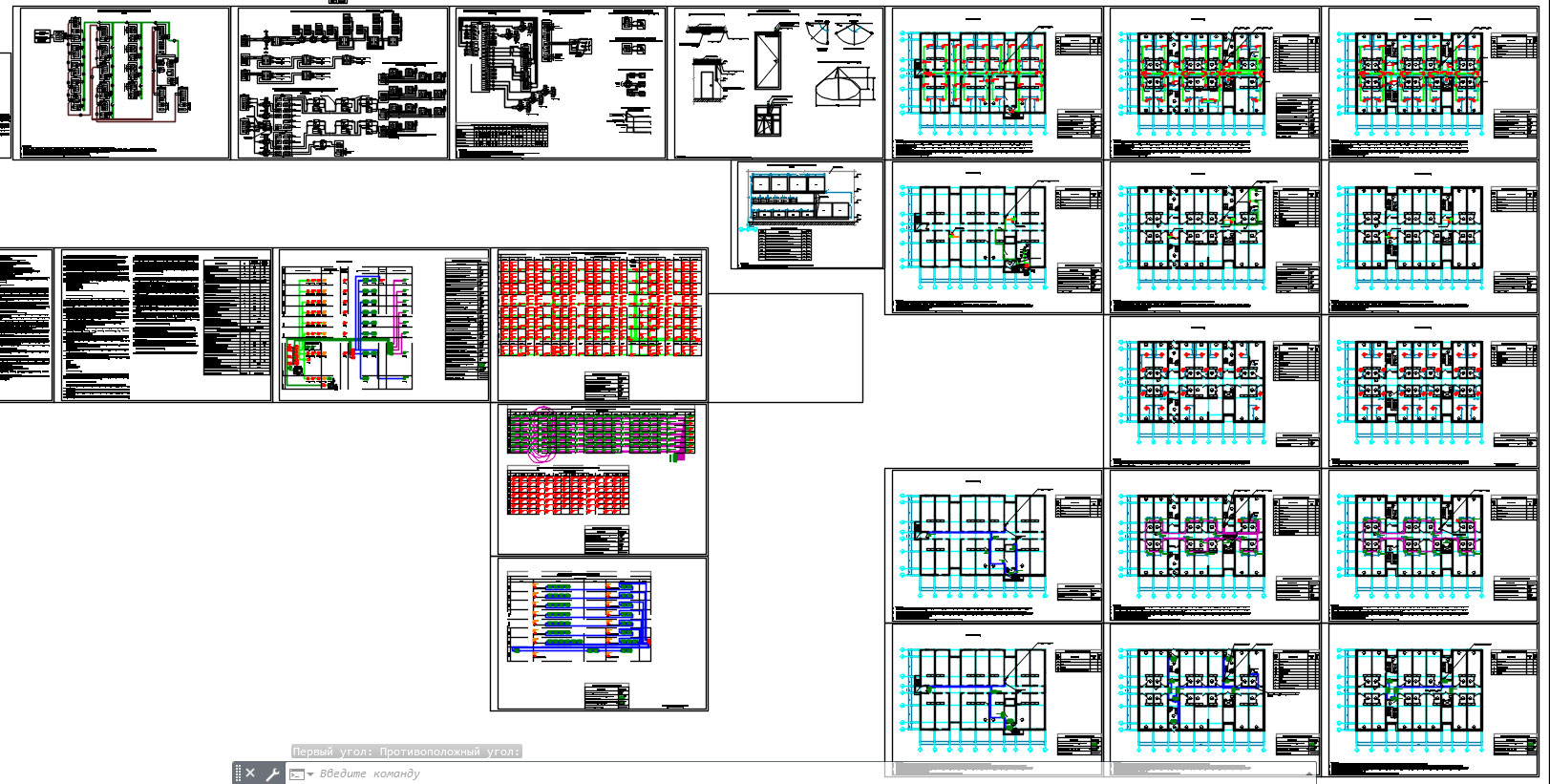

Раздел рабочей (типовой проект) документации автоматической установки пожарной сигнализации (АУПС), системы оповещения и управления эвакуацией (СОУЭ), автоматизации пожарных насосов ВПВ (АПН) в здании общежития квартирного типа

1 Основные проектные решения.

Предусматривается оборудование защищаемого здания установкой пожарной сигнализации, системой оповещения людей о пожаре - 3 типа. Сигналы о состоянии системы ПС (пожарная сигнализация) защищаемого здания передаются от ARK1...ARK3 контроллеров двухпроводной линии связи "С2000-КДЛ" по линии интерфейса RS485, на PU1 пульт контроля и управления охранно-пожарный "С2000М", установленные в помещении дежурного, которое оснащено средствами охранной и пожарной сигнализации и защищено от несанкционированного доступа.
Проектом предусматривается помещение дежурного с круглосуточным персоналом. Передача сигналов на централизованный узел связи "01" (Единная дежурная диспетчерская служба) предусмотрена по средствам объектового оконечного устройства "С2000-PGE", установленной на 1 этаже в помещении дежурного.
На ПЦН выводятся сигналы:
-о срабатывании извещателей пожарных (ИП);
-о неисправности шлейфов пожарной сигнализации, цепей оповещения, приборов приемно-контрольных.
Пожарная сигнализация, система оповещения людей о пожаре, автоматизация пожарных насосов внутреннего противопожарного водопровода ВПВ, выполнены на базе оборудования производства НВП "Болид".

1.1 Автоматическая пожарная сигнализация.

В соответствии с требованиями СП 5.13130.2009 обязательное приложение А таблица А.1 п.6.1, а так же с примечанием 1 к таблица А.1 подлежит оборудованию автоматической установкой пожарной сигнализации. Все помещения здания оснащаются приборами АУПС, кроме помещений:
- с мокрыми процессами;
- категории Д по пожарной опасности;
- для инженерного оборудования здания, в которых отсутствуют горючие материалы.
АУПС обеспечивает:
- формирование сигналов "Пожар" на ранней стадии развития пожара;
- формирование сигналов на запуск системы оповещения;
- контроль состояния неисправности извещателей пожарных, приборов, наличии напряжения на основном и резервном источниках питания.
При срабатывании одного ИП дымового или ручного в коридоре, осуществляется:
- автоматическое включение оповещения о пожаре на всех этажах;
- выдача сигналов на перевод лифтов в режим "Пожарная опасность".
При расстановке дымовых пожарных извещателей учтено расстояние от извещателя до вентиляционного отверстия - не менее 1 м, от извещателей учтены расстояния, не более от стен 4 м, между извещателями 8,5 м., до близлежащих предметов и устройств: до электросветильников, не менее 0,5 м, ИП ручные, на высоте 1,5 м от уровня пола.
Автоматическая установка пожарной сигнализации и оповещения о пожаре организована на базе приборов производства ЗАО НВП «Болид», предназначенных для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов пожарной сигнализации, устройствами оповещения людей о пожаре и инженерными системами объекта.
В состав системы входят следующие приборы управления и исполнительные блоки:
- пульт контроля и управления «С2000М»;
- блоки контроля и индикации «С2000-БКИ»;
- контроллеры адресной двухпроводной подсистемы «С2000-КДЛ»;
- контрольно-пусковые блоки с 6 исполнительными реле «С2000-КПБ»;
- источник питания резервированный «РИП-24» исп.06 (РИП-24-4/40М3-Р);
- устройство оконечное объектовое «С2000-PGE»;
- блок разветвительно-изолирующий «БРИЗ»;
- извещатель пожарный ручной адресный электроконтактный «ИПР 513-3АМ»;
- дымовой оптико-электронный адресно-аналоговый извещатель «ДИП-34А-03»;
- охранный объемный потолочный и акустический адресный извещатель «С2000-ПИК-СТ»;
- адресный магнитоконтактный охранный извещатель «С2000-СМК» Эстет;
- дымовой автономный пожарный извещатель «ДИП-34АВТ»;
- релейный усилитель на один канал «УК-ВК/05».
В состав диспетчеризации АУПС входит персональный компьютер в сборе с характеристиками не ниже: Pentium IV 3.0 и выше, 2 Гб RAM с подключением через «USB-RS232» к «С2000М» и с установленным ПО :
- Windows 10 Профессиональная;
- Центральный сервер Орион Про;
- АБД Орион Про;
- Оперативная задача «ОЗ Орион Про» исп. 20;
- ГО Орион Про.
Для обнаружения возгорания в коридоре и лифтовом холле и т.д. (в помещениях нежилого назначения), а так же в жилых помещениях применены адресные дымовые пожарные извещатели «ДИП-34А-03». Вдоль путей эвакуации размещаются адресные ручные пожарные извещатели «ИПР 513-3АМ», которые включаются в адресные шлейфы. Пожарные извещатели устанавливаются в каждом помещении (кроме помещений с мокрыми процессами (душевые, санузлы и т. п.), помещений для инженерного оборудования здания, в которых отсутствуют горючие материалы; категории В4 и Д по пожарной опасности; лестничных клеток (СП 5.13130.2009 п.А.4).).
Согласно СП5.13130.2009, проектом предусмотрено оборудование жилых помещений автономными дымовыми пожарными извещателями «ДИП-34АВТ».
Согласно ГОСТ-Р 53297-2009 п.5.1, для лифтовых шахт следует предусматривать дымовые пожарные извещатели (однин извещатель на лифтовую шахту, устанавливаемому в ее оголовке - зоне верхнего этажа).
Количество пожарных извещателей выбрано с учетом требований СП 5.13130.2009.
Основную функцию - сбор информации и выдачу команд на управление эвакуацией людей из здания, осуществляют пульт «С2000М» и контроллеры «С2000-КДЛ», расположенные в помещении дежурного.
Система обеспечивает:
- круглосуточную противопожарную защиту здания;
- ведение протокола событий, фиксирующего действия дежурного.
«С2000-КДЛ» циклически опрашивает подключенные адресные пожарные извещатели, следит за их состоянием путем оценки полученного ответа.
Основную функцию - сбор информации и выдачу команд на управление эвакуацией людей из здания, осуществляет пульт «С2000М»
В соответствии с положениями ч.7, ст. 83, ФЗ№123, проектом предусматривается передача сигналов «Пожар» и «Неисправность» в помещение дежурного (размещенного на 1-м этаже и обеспеченного круглосуточным пребыванием дежурного персонала). При этом предусмотрено дублирование этих сигналов на пульт подразделения пожарной охраны без участия работников объекта на централизованный узел связи "01" ЕДДС ЦППС (Единная дежурная диспетчерская служба), размещенной в ПЧ, по средствам устройства оконечного объектового «С2000-PGE», установленного в помещении дежурного.
Все приемно-контрольные приборы и приборы управления пожарные установлены на стене в помещении дежурного. Снятие и постановка на охрану помещения дежурного предусмотрено путем СМС сообщения на «С2000-PGE». Для информационного обмена между приборами проектом предусмотрено объединение всех приборов по интерфейсу RS-485.
Проектом предусмотрено управление в автоматическом режиме следующими инженерными системами объекта:
- переход работы лифта в режим пожарной опасности согласно ГОСТ Р 53297-2009. Выдача управляющих сигналов происходит при помощи контрольно-пускового блока «С2000-КПБ» и подключенного к нему релейного усилителя УК-ВК/05, который путем размыкания/замыкания контактов реле выдаёт сигналы на шкаф ШУЛ установленный в машинном помещении лифта;
- запуск насосной станции пожаротушения, от кнопок дистанционного запуска установленных в шкафах, раздела ВК;
- круглосуточную противопожарную защиту здания;
- ведение протокола событий, фиксирующего действия дежурного.
«С2000-КДЛ» циклически опрашивают подключенные адресные пожарные извещатели, следит за их состоянием путем оценки полученного ответа.
