Тихоокеанский государственный университет
Кафедра: транспортно-энергетический факультет
курсовой проект по дисциплине «Автоматизированное проектирование энергетических машин»
На тему: Моделирование напряженно-деформированного состояния поршня
Хабаровск 2022
Прототип - 6чн 15/18.
Исходные данные для расчета:
Тактность 4
Тип рабочего процесса дизельный
Схема комбинированного ДВС Не комб.
Число цилиндров 6
Система охлаждения, жидкостная/воздушная Жидкостная
Диаметр цилиндра, мм 150
Ход поршня, мм 180
Номинальная частота вращения, мин-1 1500
Степень сжатия 15
Степень повышения давления в компрессоре агрегата наддува 𝜋к 20
Охладитель наддувочного воздуха, да/нет Да
Конструкция головки цилиндра, 2-х/4-х клапанная 4
Отношение радиуса кривошипа к длине шатуна 0,281
Материал поршня (головки поршня) Алюминиевый сплав
Материал шатуна Сталь 18ХНВА
Материал коленчатого вала Сталь 18ХНВА
Цель работы: выполнить конструирование КШМ двигателя, определяемого вариантом задания и расчет поршня с учетом термических и механических нагрузок, действующих в процессе работы.
Ход работы:
Общие сведения
Исходные данные для расчета
КОНСТРУКЦИЯ КШМ ДВИГАТЕЛЯ 6ЧН 15/18
Расчет параметров рабочего процесса в программе Дизель-РК
Проверочный расчет на прочность

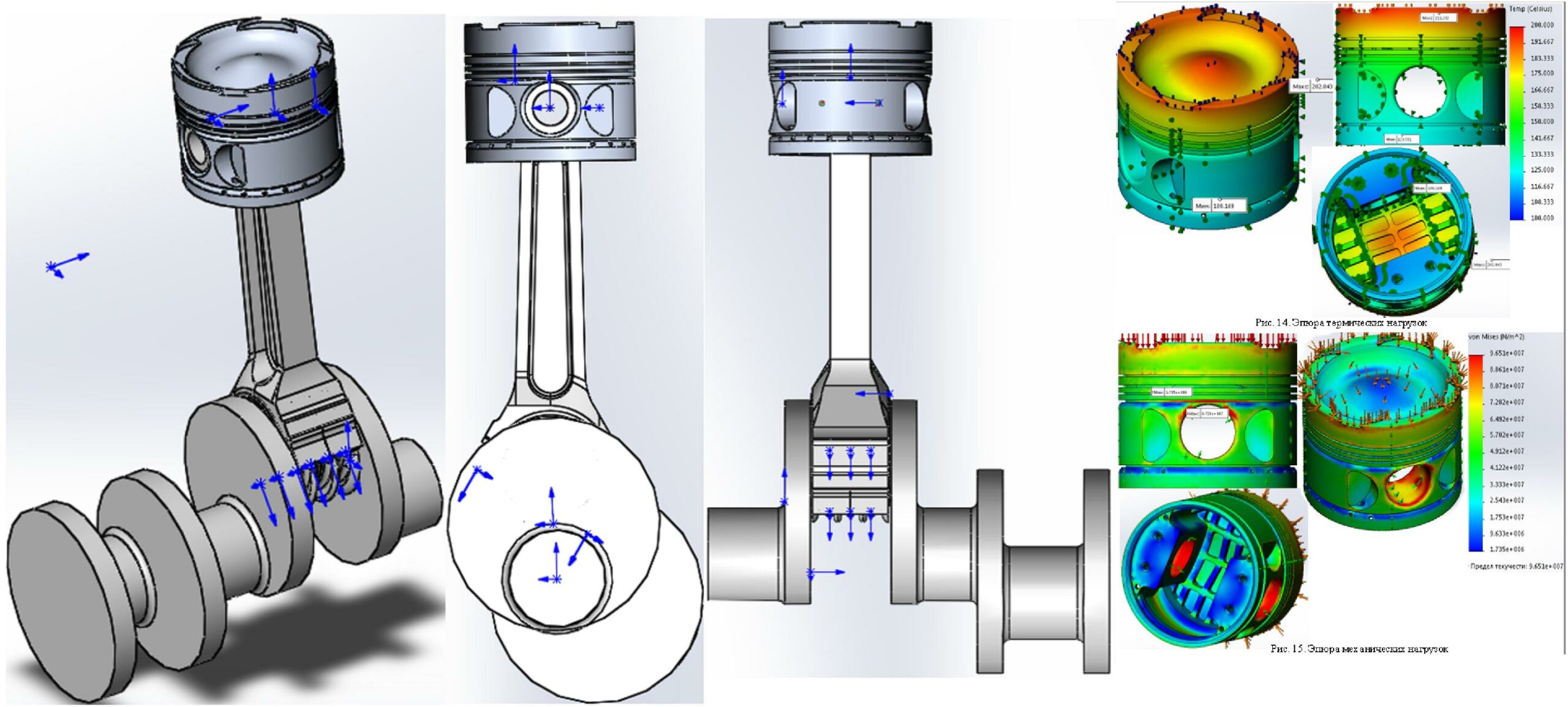

Исследование поршня на внешние нагрузки
Вывод
Работа содержит:
3д модели: цилиндр, поршень, шатун, крышка шатуна, шпилька, палец, втулка, коленвал
Отчет к работе.
Дмитрий Колдун
Вячеслав Трус
Владислав
Не открывается формат солид, есть ли возможность перевести его в другой формат
Файлы открываются, никакой проблемы нет. Вопрос в том чем Вы открываете. Какая программа и какая версия? В работе есть расчеты, без солида они бесполезны.
Установил версию 24 года, но почему то не открывается

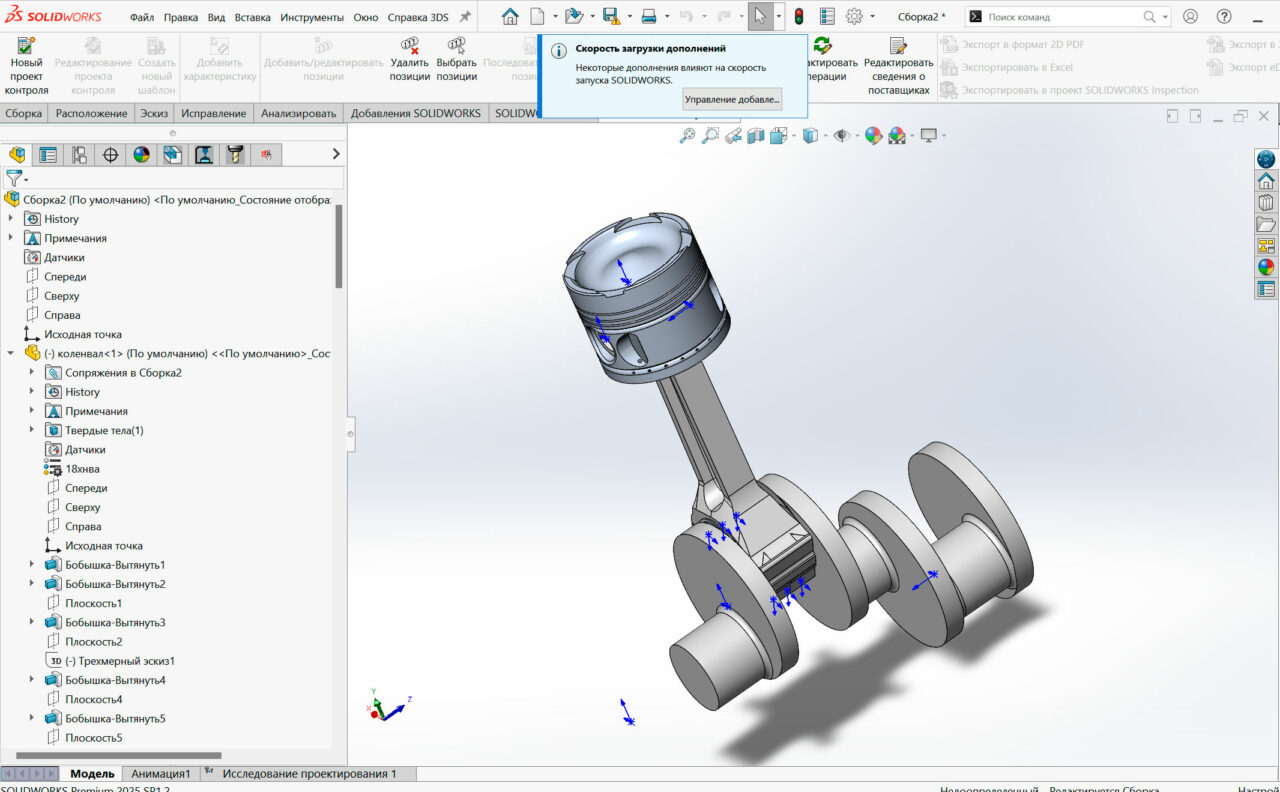

Версию чего Вы поставили? Я еще раз прошу сказать какой программой Вы открываете, какая конкретно версия и что написано в ошибке. Тут можно прикрепить скриншот. Покажите что у Вас происходит. Например вот я открыл файл Сборка2.SLDASM
Переустановл Solidworks и всё открылось, теперь возник вопрос вот с этими файлами (поршень текущ-Термическая 1.CWR; поршень текущ-Термическая 1.HTQ), может знаете через какое расширение и можно открыть, пробовал через SAP crystal не получилось (версия была 16 года)
Откройте записку, 16 страница
