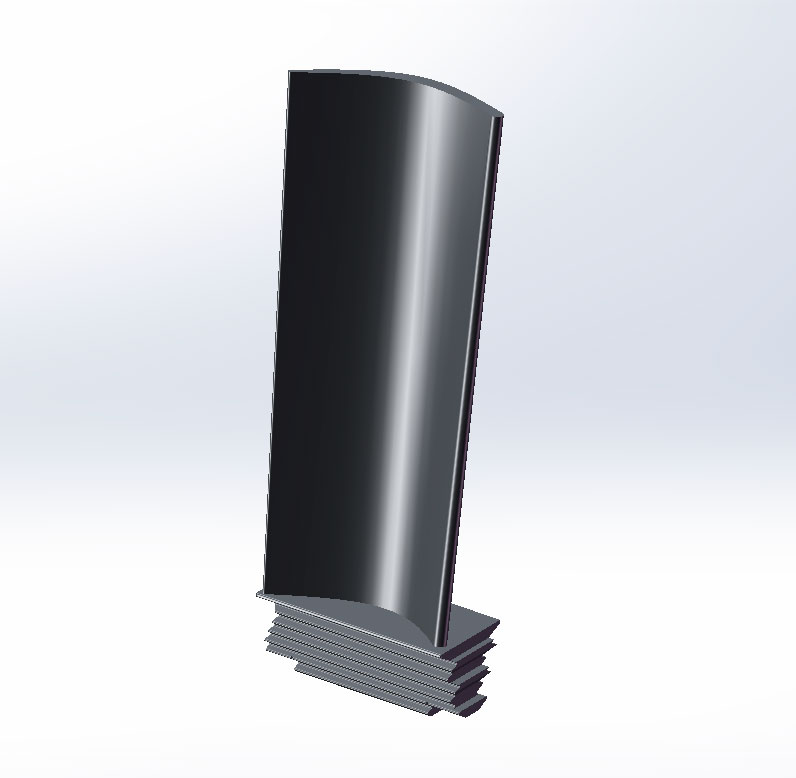

Лопатка рабочего колеса 1 ступени турбины авиационного ТРД Р-95Ш (Су-25)
Рабочая лопатка турбины высокого давления ТРД. Без внутреннего охлаждения. Изготавливается из поковки жаропрочного деформируемого сплава. Перо рабочей лопатки имеет переменный по высоте профиль. Комлевая часть заканчивается пятизубым замком типа "елочка" для увеличения поверхности теплосъема. Замок входит в соответствующий паз диска с зазором, что обеспечивает качку рабочих лопаток в соответствующих пределах. От перемещения в осевом направлении лопатки удерживаются пластинчатыми замками. При работе испытывает огромные напряжения от действия центробежных, газодинамических сил, вибрационных нагрузок, а также температурные напряжения. Поэтому к рабочим лопаткам ГТД предъявляются весьма жесткие требования.
Состав: Модель одной деталью
Софт: SolidWorks 2011
