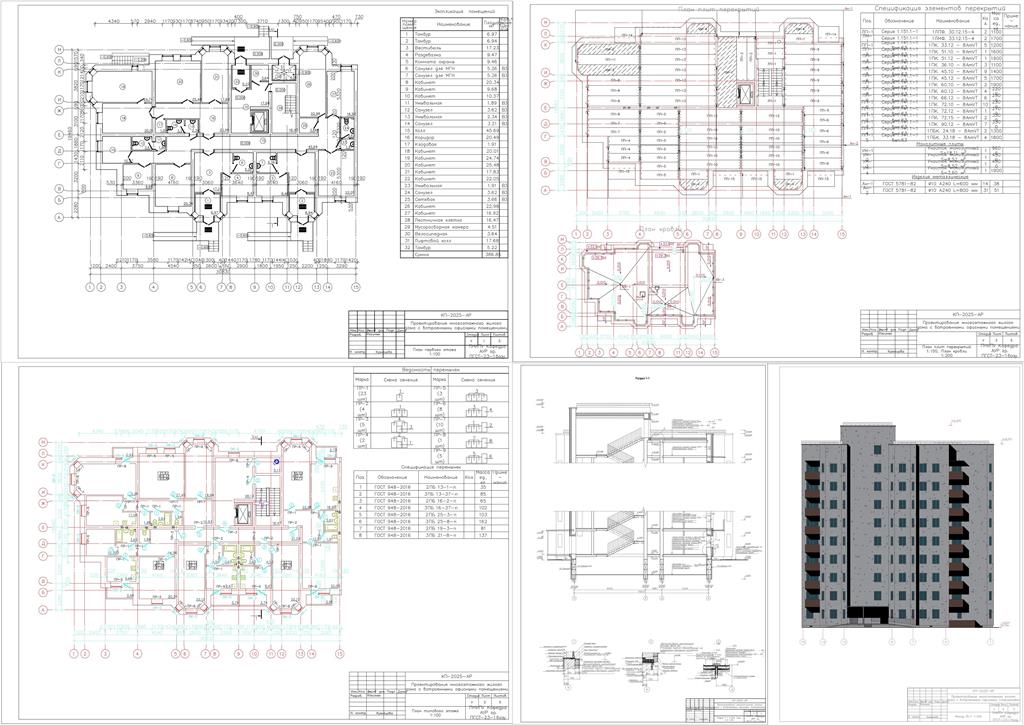

Курсовой проект на тему
«Проектирование многоэтажного жилого дома со встроенными офисными помещениями».

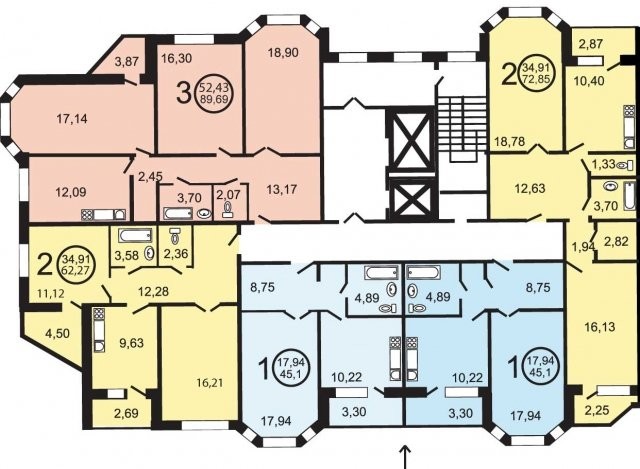

Здание имеет форму левой торцевой блок-секции:
• длина в осях 1-15 составляет 30,83 м;
• ширина в осях А-М составляет 19,46 м;
Высота первого и типового этажа 3,0 м;
Высота помещения: 1-ого этажа 2,7, типового этажа 2,7 м;
Общая высота здания 29,50 м до уровня ограждения верхнего этажа;
Привязка стен:
• привязка наружных несущих стен – 200 мм;
• привязка наружных самонесущих стен – нулевая;
• привязка внутренних стен – симметричная.
В доме предусмотрен:
• Теплый чердак – высотой 1,60 м;
• Техническое подполье – высотой 2,10 м;
Район строительства – Владимирская область, город Владимир;
Климатический район IIВ CП 131.13330-2020 [1];
Зона влажности – 2 (нормальная), СП50.13330-2024; [1], прил В;
Продолжительность отопительного периода zот = 209 суток [1], табл. 3.1;
Средняя расчётная температура отопительного
периода tот = –3,3 ºС, [1], табл. 3.1;
Температура холодной пятидневки tн = –27 ºС, [2];
Температура внутреннего воздуха tв = + 20 ºС, [3];
Влажность воздуха: = 55 %, [1], табл.1;
Влажностный режим помещения – нормальный, [1];
Условия эксплуатации ограждающих конструкций – Б, [1], табл.2;
Грунты на площадке – крупный песок;
Содержание
1 Исходные данные 3
2 Объёмно-планировочное решение 4
3 Конструктивное решение 7
3.1 Конструктивный тип здания 7
3.2 Фундамент. 7
3.3 Стены и перегородки 7
3.4 Перекрытия и полы 7
3.5 Перемычки 9
3.7 Балконы и лоджии 11
3.8 Покрытия 11
3.9 Окна и двери жилой части здания 11
3.10 Окна и двери офисных помещений 12
3.11 Наружная и внутренняя отделка 12
4. Инженерное и санитарно-техническое оборудование 13
4.1 Отопление 13
4.2 Вентиляция 13
4.3 Водоснабжение 13
4.4 Лифт 13
5 Расчётная часть 14
5.1 Теплотехнический расчёт наружной стены. 14
5.2 Теплотехнический расчёт чердачного покрытия. 17
5.3 Теплотехнический расчёт остекления. 19
6.Технико-экономические показатели по зданию 20
7. Список литературы 21
