Рама ходового модуля гусеничной мототачки

0
1
54
0
0
20

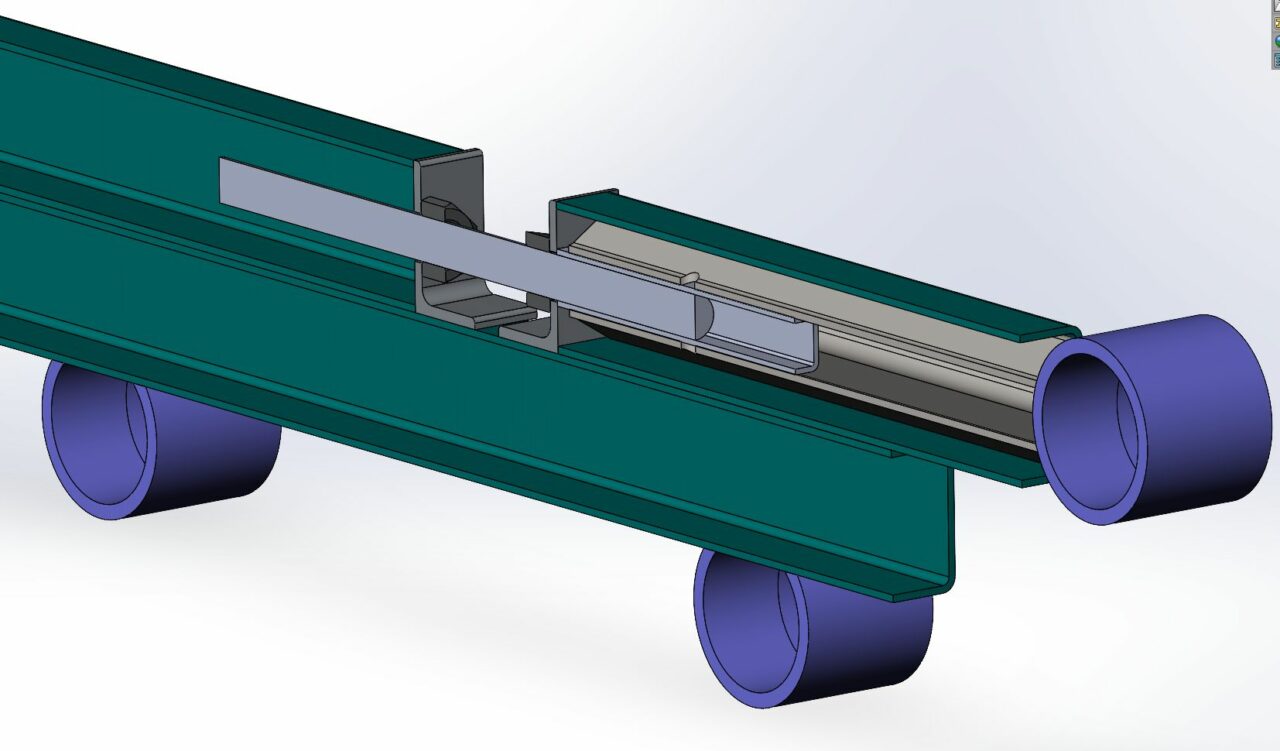

Упрощенная и симметричная рама, для сборки мототачки.
В комплекте только рама и узел крепления ведущей звезды. Детали изготавливаются из: квадратных труб 40х2, 15х1.5
труб НКТ 60, 48
неравнополочного уголка 40х25х3
рассчитано все под крепеж под м12

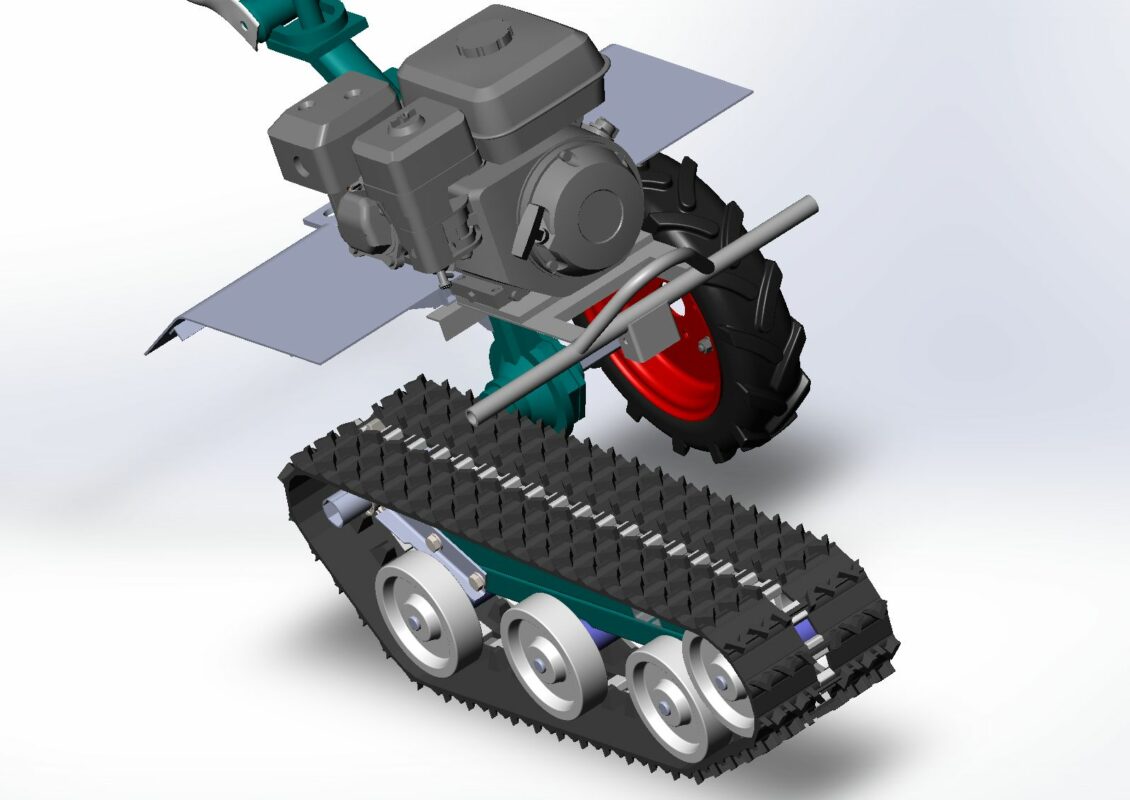

Добавлено изображение, как оно монтируется на мотоблоке. Монтаж надстроек на модуль по усмотрению пользователя, для этого оставлено максимум свободного места.


Сообщить о проблеме
Дата
03.03.2025
Язык
Русский
Состав
Сборка рамы, детали.
Софт
SolidWorks 2024 Как открыть?
Содержимое архива
  • Детали
    • балка 40х2.SLDPRT
    • вал с разверткой.SLDPRT
    • втулка на раму 48мм.SLDPRT
    • втулка на раму 60х4.SLDPRT
    • гайка м12х19.SLDPRT
    • диск крепления звездочки.SLDPRT
    • кольцо проставочное 48мм.SLDPRT
    • консоль втулки ведущего.SLDPRT
    • трубка 15х1,5.SLDPRT
    • упор натяжителя.SLDPRT
    • х-труба.SLDPRT
    • шпилька м12.SLDPRT
  • Подсборки
    • ось с диском крепления звездочки.SLDASM
    • узел крепления ведущего.SLDASM
    • узел ленивца в сборе.SLDASM
  • Ходовая на эскизе.SLDASM
