Гусеничная мототачка v3

474

Модель гусеничной мототачки без кузова, для мотоблоков. Приложенная сборка сделана для мотоблоков с шестигранным валом 32мм

3D Модели мотоблок мототачка

Автор

Наиль Ташбулатов

Дата

07.04.2025

Язык

Русский

Состав

Сборка ходовой части модуля, рама модуля, ведущая звездочка буран, модели катков, модель гусеницы. Иллюстративные модели подшипников и стопорных колец. Габаритная модель мотоблока отсутствует, она приведена только на иллюстрации для оценки того как все выглядит в рабочем виде.

Софт

SolidWorks 2024 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Общие
- заготовка стоек.SLDASM
- Детали
  - Болт с шайбой М12х22.SLDPRT
  - Болтовое соединение М12.SLDPRT
  - вал_32 мод.SLDPRT
  - кольцо+подшипник 42 об.SLDPRT
  - кольцо+подшипник 52 об.SLDPRT
  - контрагайка Ду=20.SLDPRT
  - Поперечина рамы ДУ20=26,8-20,6 ВГП.SLDPRT
  - проставка на поперечину Д25=33,5-27,1 ВГП.SLDPRT
Модуль рамы
- Подсборки
  - передняя сошка.SLDASM
  - Рама.SLDASM
- Детали
  - Балка рамы 60-40.SLDPRT
  - крепление поперечины к раме 33.5х3.2 (ДУ25).SLDPRT
Модуль гусеницы
- модуль.SLDASM
- Подсборки
  - колесная пара.SLDASM
  - ось с звездочкой.SLDASM
  - узел ведущего.SLDASM
  - узел ленивца в сборе.SLDASM
  - Ходовая на эскизе.SLDASM
- Детали
  - балка 40х2.SLDPRT
  - балка 60-40.SLDPRT
  - вал с разверткой.SLDPRT
  - втулка ведущей шестигранная 32мм.SLDPRT
  - втулка на раму 48мм.SLDPRT
  - втулка на раму 60х4.SLDPRT
  - гайка м12х19.SLDPRT
  - заглушка из 40х2.SLDPRT
  - звездочка буран новая.SLDPRT
  - звено гусеницы 2.SLDPRT
  - звено гусеницы.SLDPRT
  - каток.SLDPRT
  - кольцо проставочное 48мм.SLDPRT
  - кольцо проставочное катка ДУ20=26,8-20,6 ВГП.SLDPRT
  - консоль втулки ведущего.SLDPRT
  - крепление поперечины к раме 33.5х3.2 (ДУ25).SLDPRT
  - ось катков.SLDPRT
  - уголок балка 40х20.SLDPRT
  - швеллер из 40х2.SLDPRT
  - швеллер из 60х2.SLDPRT
  - шпилька м12.SLDPRT

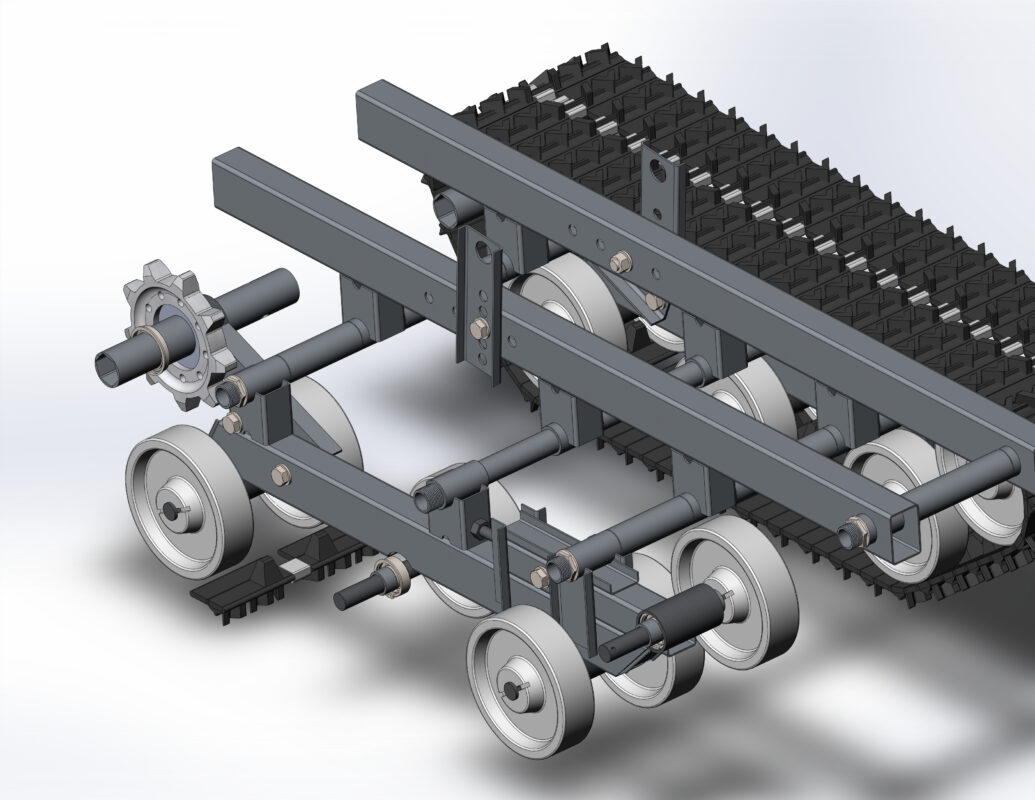

Сборка конечная 2.JPG

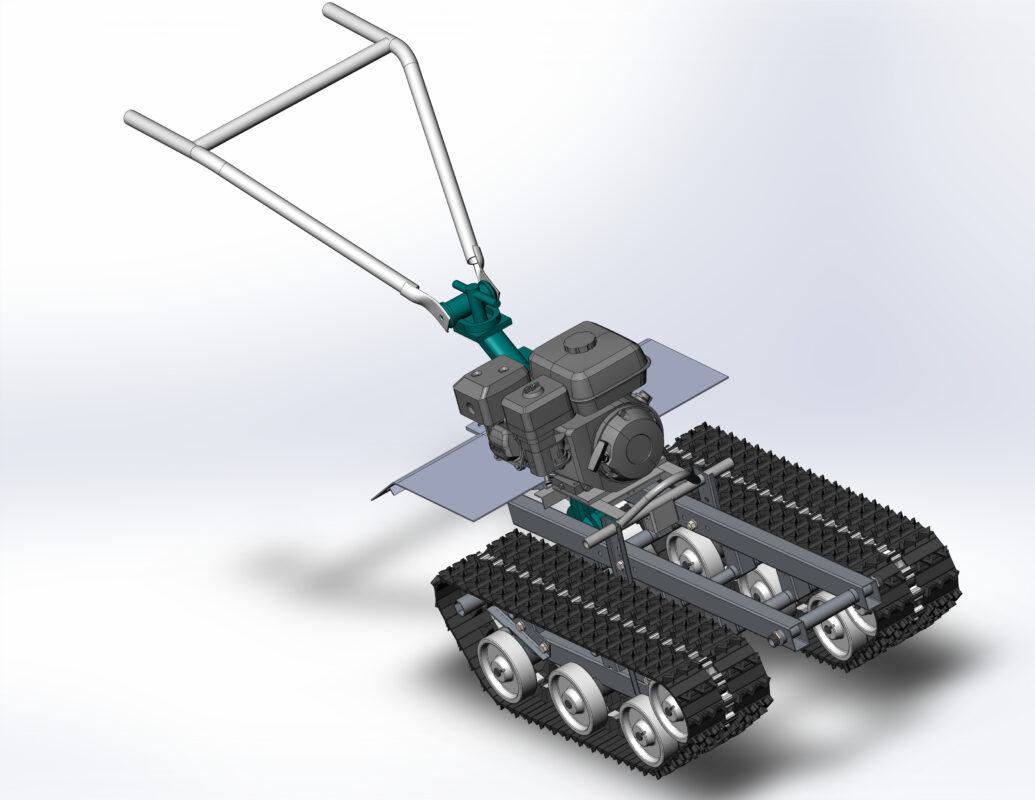

Сборка конечная.JPG
Сборка конечная.SLDASM

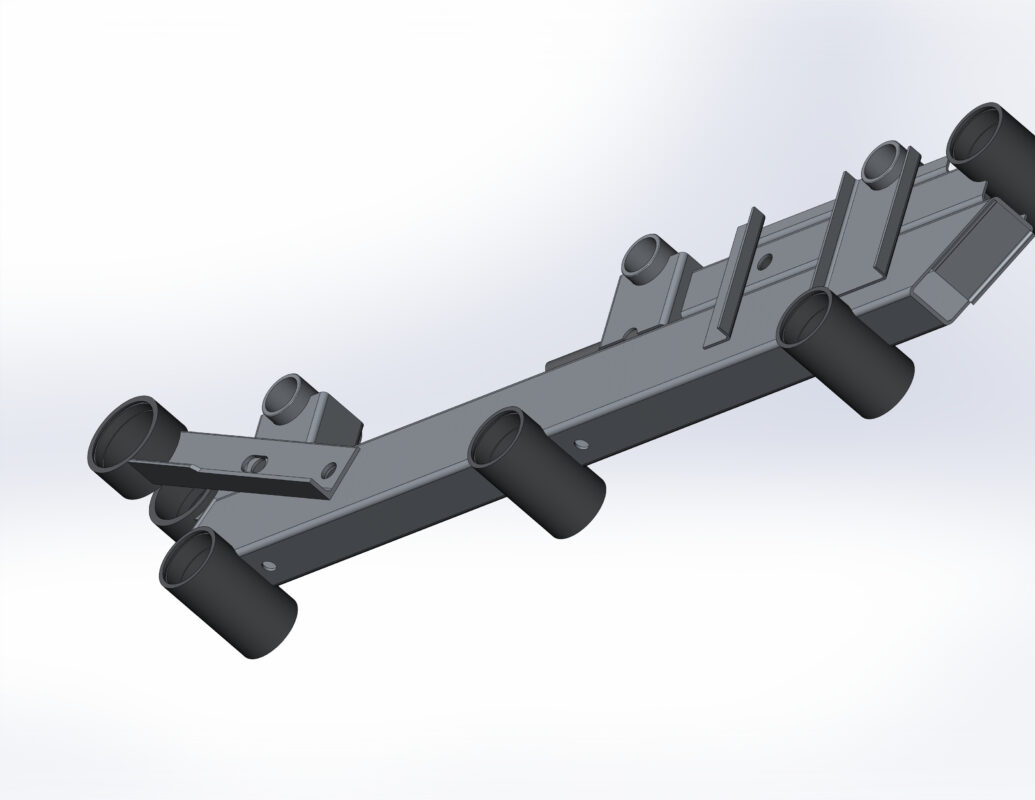

Ходовая на эскизе 3.JPG
