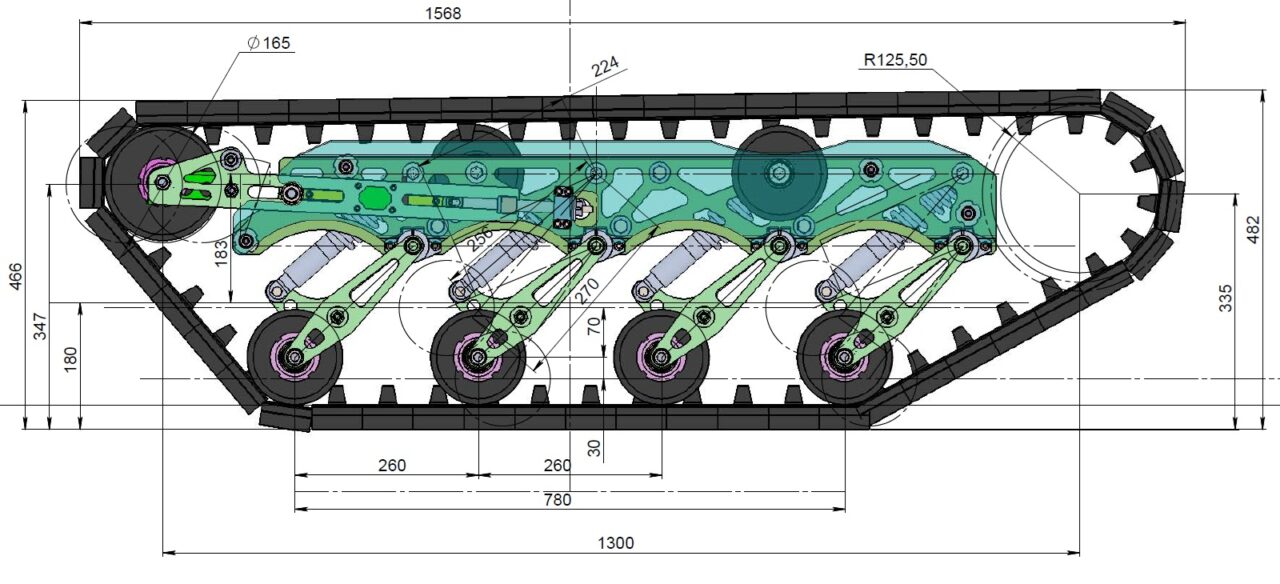

Гусеничная ходовая часть на пружинной подвеске, разработанная для применения на вездеходном роботе полной массой до 450 кг, развивающего скорость до 15 км/ч. Используется резиноармированная гусеница "Композит" ЛГЭ 180.72.048 длиной 3456 мм. Катки композитные, от снегохода "Тайга" от "Русской механики". Амортизаторы длиной 270 мм усиленный для задней подвески скутера Honda Dio и подобных. Полный ход подвески 100 мм. Бортовая передача на основе ступицы передней RL1567 автомобиля Suzuki Grand Vitara. Масса ходовой части одного борта (данная 3D-модель) 81,5 кг.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Модель ходовой части вездеходного гусеничного робота
Модель ходовой части вездеходного гусеничного робота
2
2
79
0
0
100
Сообщить о проблеме
Автор
Антон
Дата
06.03.2026
Язык
Русский
Состав

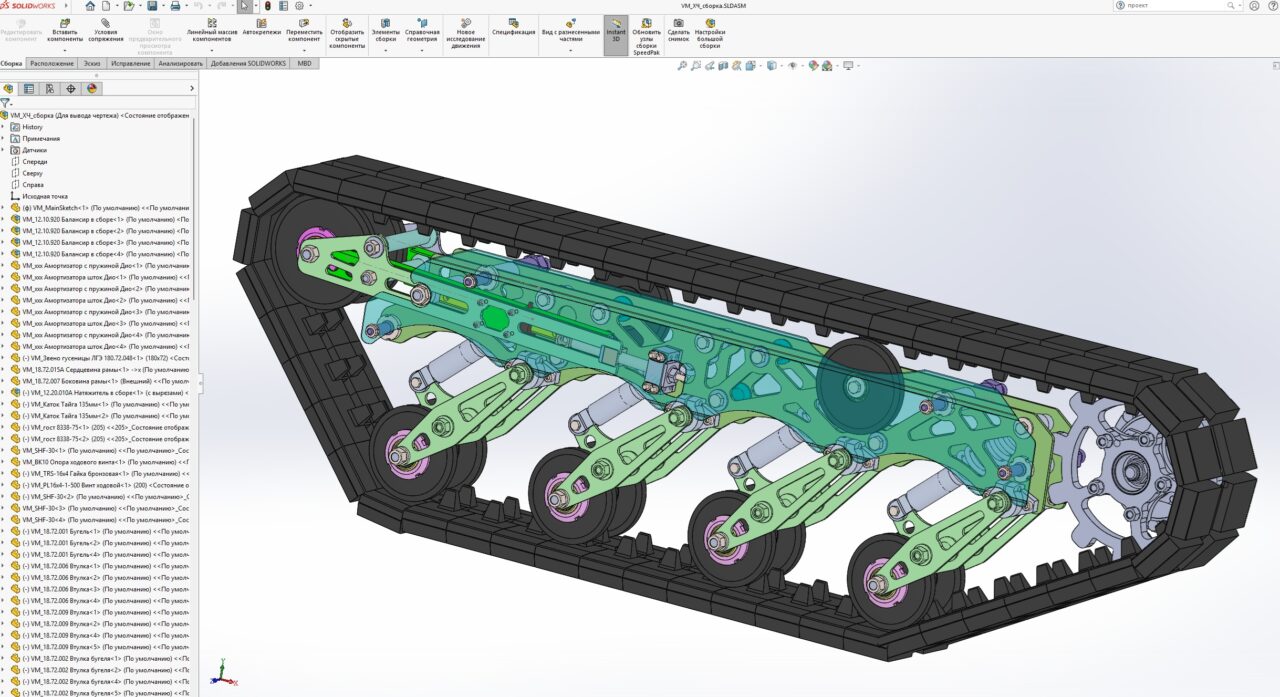

3D сборка Solid Works (запускать файл VM_ХЧ_сборка.SLDASM) + модель в формате STEP AP214
Софт
SolidWorks 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
VM1_hex nut gradec_din.SLDPRT
-
VM1_hex screw gradec_din.SLDPRT
-

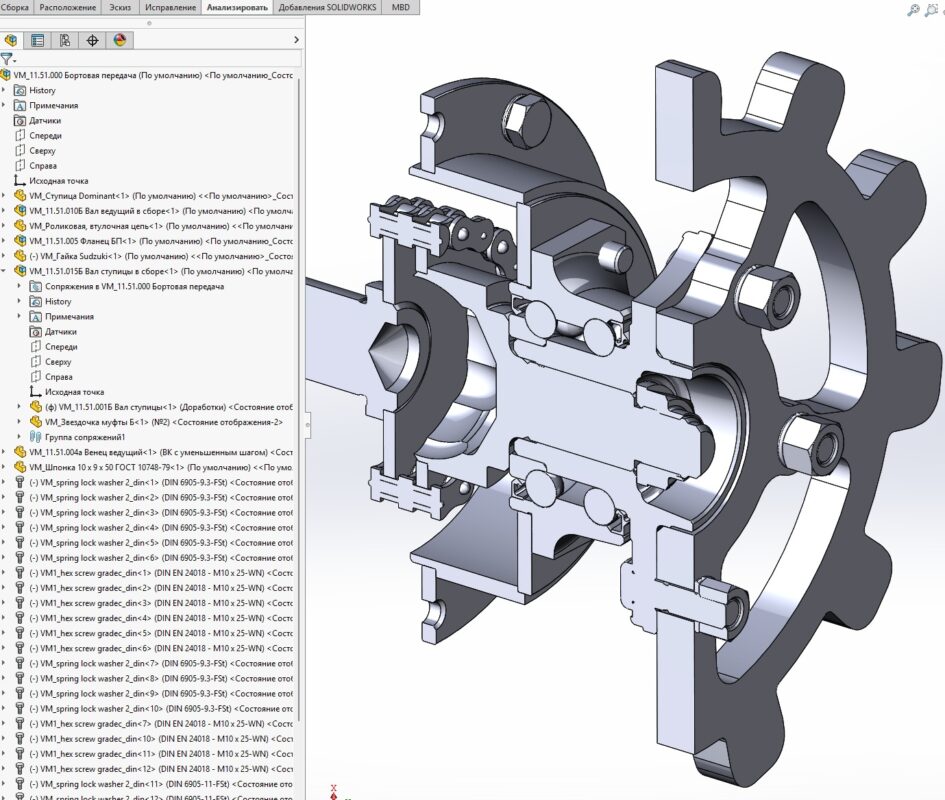

VM_11.51.000 Бортовая передача.SLDASM
-
VM_11.51.001Б Вал ступицы.SLDPRT
-
VM_11.51.004a Венец ведущий.SLDPRT
-
VM_11.51.005 Фланец БП.SLDASM
-
VM_11.51.006 Фланец БП.SLDPRT
-
VM_11.51.007 Фланец БП-2.SLDPRT
-
VM_11.51.008 Труба БП.SLDPRT
-
VM_11.51.009Б Вал ведущий.SLDPRT
-
VM_11.51.010Б Вал ведущий в сборе.SLDASM
-
VM_11.51.015Б Вал ступицы в сборе.SLDASM
-
VM_12.10.002 Вставка.SLDPRT
-
VM_12.10.003 Втулка.SLDPRT
-
VM_12.10.009 Ось ступицы.SLDPRT
-
VM_12.10.012 Ступица.SLDPRT
-
VM_12.10.013 Втулка верхняя.SLDPRT
-
VM_12.10.016 Корпус сальника.SLDPRT
-
VM_12.10.017 Шайба.SLDPRT
-
VM_12.10.018 Втулка.SLDPRT
-

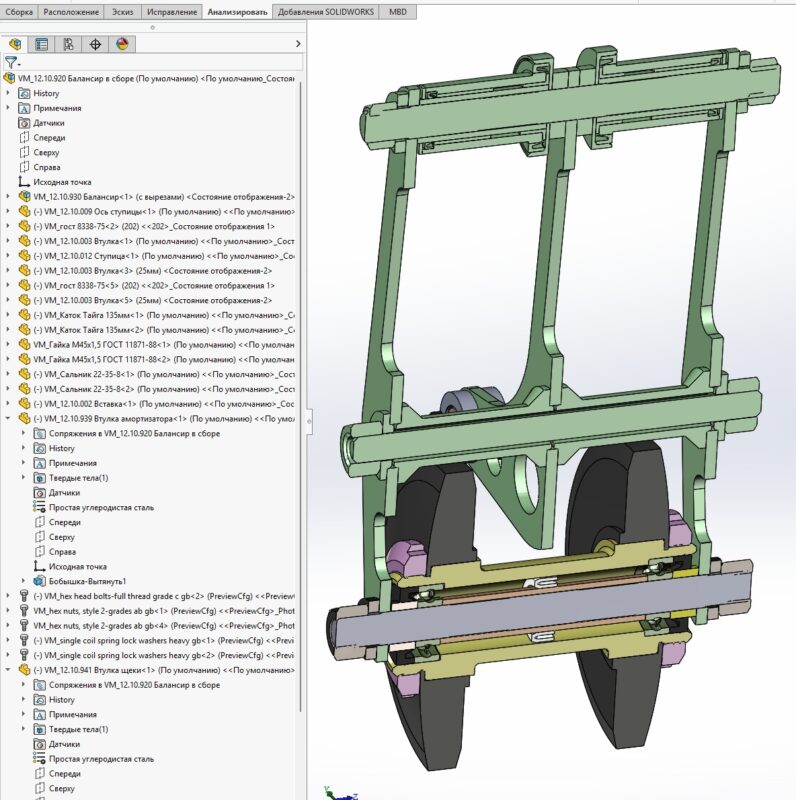

VM_12.10.920 Балансир в сборе.SLDASM
-
VM_12.10.930 Балансир.SLDASM
-
VM_12.10.931А Щека балансира.SLDPRT
-
VM_12.10.932А Щека опорная.SLDPRT
-
VM_12.10.933 Втулка распорная.SLDPRT
-
VM_12.10.936 Втулка.SLDPRT
-
VM_12.10.937 Втулка.SLDPRT
-
VM_12.10.938 Шайба уплотнительная.SLDPRT
-
VM_12.10.939 Втулка амортизатора.SLDPRT
-
VM_12.10.941 Втулка щеки.SLDPRT
-
VM_12.20.001 Планка зажима.SLDPRT
-
VM_12.20.005А Натяжитель.SLDPRT
-
VM_12.20.008А Накладка.SLDPRT
-
VM_12.20.010 Узел натяжения.SLDASM
-
VM_12.20.010А Натяжитель в сборе.SLDASM
-
VM_12.20.012 Платик зажима.SLDPRT
-
VM_12.20.013 Опора винта.SLDPRT
-
VM_12.20.016 Втулка распорная.SLDPRT
-
VM_12.20.017 Подкладка.SLDPRT
-
VM_12.20.018 Втулка распорная.SLDPRT
-
VM_12.20.019 Втулка зажима.SLDPRT
-
VM_12.20.046 Платик.SLDPRT
-
VM_18.72.001 Бугель.SLDPRT
-
VM_18.72.002 Втулка бугеля.SLDPRT
-
VM_18.72.004 Платик.SLDPRT
-
VM_18.72.006 Втулка.SLDPRT
-
VM_18.72.007 Боковина рамы.SLDPRT
-
VM_18.72.009 Втулка.SLDPRT
-
VM_18.72.011 Втулка.SLDPRT
-
VM_18.72.013 Ось ролика.SLDPRT
-
VM_18.72.015А Сердцевина рамы.SLDPRT
-
VM_18.72.017 Шайба 10.SLDPRT
-
VM_BK10 Опора ходового винта.SLDPRT
-
VM_countersunk flat head cross recess screw_din.SLDPRT
-
VM_hex bolt gradeab_din.SLDPRT
-
VM_hex collar nut 1.5d height_din.SLDPRT
-
VM_hex head bolts-full thread grade c gb.SLDPRT
-
VM_hex head structural bolt_din.SLDPRT
-
VM_hex nut gradec_din.SLDPRT
-
VM_hex nuts, style 2-grades ab gb.SLDPRT
-
VM_hex nut style 1 gradeab_din.SLDPRT
-
VM_hex thin nut chamfered gradeab_din.SLDPRT
-
VM_HGH20HA.SLDPRT
-
VM_HGR20RC.SLDPRT
-
VM_J350FM-2023-11.SLDPRT
-
VM_J350SM-2023-25.SLDPRT
-
VM_MainSketch.SLDPRT
-
VM_PL16x4-1-500 Винт ходовой.SLDPRT
-
VM_plain washer grade a_din.SLDPRT
-
VM_round nut slotted for hook spanner fine_din.SLDPRT
-
VM_SHF-30.SLDPRT
-
VM_single coil spring lock washers heavy gb.SLDPRT
-
VM_socket head cap screw 4762_din.SLDPRT
-
VM_socket head cap screw_din.SLDPRT
-
VM_spring lock washer 2_din.SLDPRT
-
VM_spring lock washers--normal type gb.SLDPRT
-
VM_TRS-16x4 Гайка бронзовая.SLDPRT
-
VM_Гайка Sudzuki.SLDPRT
-
VM_Гайка М45х1,5 ГОСТ 11871-88.SLDPRT
-
VM_Звездочка муфты Б.SLDPRT
-
VM_Звено гусеницы ЛГЭ 180.72.048.SLDPRT
-
VM_Зеркально отразить18.72.015А Сердцевина рамы.SLDPRT
-
VM_Каток Тайга 135мм.SLDPRT
-
VM_Роликовая, втулочная цепь.SLDPRT
-
VM_Сальник 20-26-4.SLDPRT
-
VM_Сальник 22-35-8.SLDPRT
-
VM_Сальник 32-40-7.SLDPRT
-
VM_Ступица Dominant.SLDPRT
-
VM_ХЧ_сборка.SLDASM
-
VM_ХЧ_сборка_СТП214.STEP
-
VM_Шпилька АМ12-6gx180 ГОСТ 9066-75 Сталь 40Х.SLDPRT
-
VM_Шпилька АМ16-6gx180 ГОСТ 9066-75 Сталь 40Х.SLDPRT
-
VM_Шпонка 10 x 9 x 50 ГОСТ 10748-79.SLDPRT
-
VM_гост 8338-75.SLDPRT
-
VM_ххх Амортизатора шток Дио.SLDPRT
-
VM_ххх Амортизатор с пружиной Дио.SLDPRT
