Шаблоны для вырезки отверстий на монтаже в трубе 108 под трубы 89,83,76,60 в том числе отверстия Д100 и Д95 для примыкания 108х108. и 108х102 Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Широкая часть шаблона располагается перпендикулярно оси трубы.
- Главная -
- Чертежи -
- Дополнительный материал -
- Уроки построения -
- Шаблоны отверстий в трубе Д108
Шаблоны отверстий в трубе Д108
0
45
1592
37
0
Бесплатно
Автор
Даниил
Рубейкин
Дата
19.04.2017
Язык
Русский
Состав
Чертежи шаблонов отверстий DWG
Софт
AutoCAD 2005
Как открыть?
Содержимое архива
-
Шаблон отверстия 90 в 108.DWG
-
Шаблон отверстия 95 в 108.DWG
-

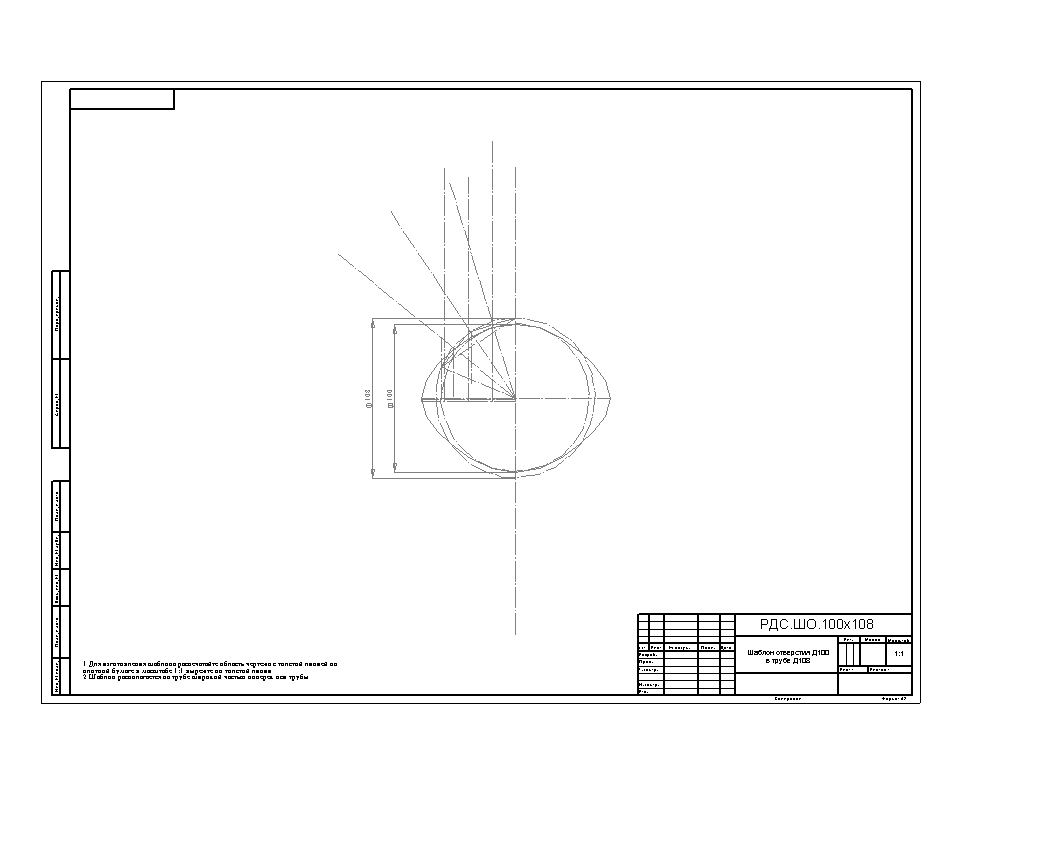

Шаблон отверстия 100 в 108.DWG
-
Шаблон отверстия 84 в 108.DWG
-
Шаблон отверстия 61 в 108.DWG
-
Шаблон отверстия 77 в 108.DWG
