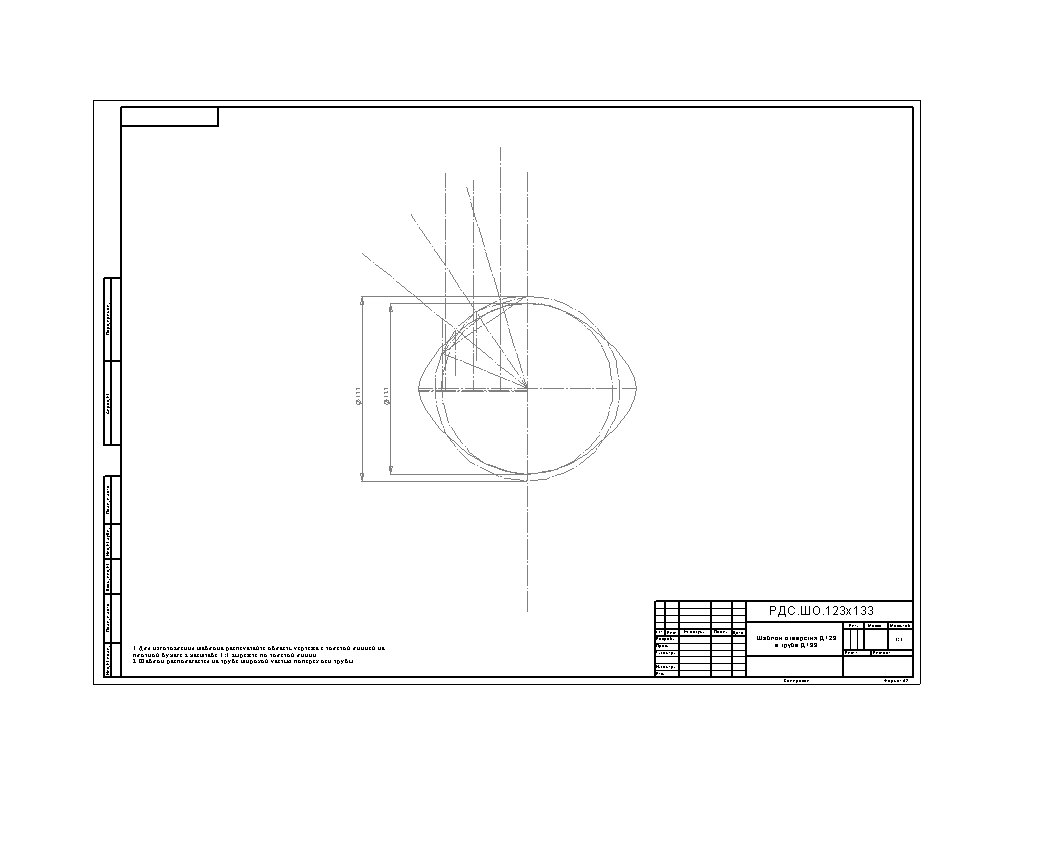

Шаблоны для вырезки отверстий на монтаже в трубе 133 под трубы 108,102,89,83,76,60 в том числе отверстие Д123 и 120 для примыкания 133х133 и 127х133. Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Широкая часть шаблона располагается перпендикулярно оси трубы.
- Главная -
- Чертежи -
- Обучающий материал -
- Уроки построения -
- Шаблоны отверстий в трубе Д133
Шаблоны отверстий в трубе Д133
1
71
879
24
0
Бесплатно
Сообщить о проблеме
Автор
Даниил
Рубейкин
Дата
14.04.2017
Язык
Русский
Состав
Чертежи шаблонов отверстий
Софт
AutoCAD 2005
Как открыть?
Содержимое архива
-
Шаблон отверстия 123 в 133.DWG
-
Шаблон отверстия 103 в 133.DWG
-
Шаблон отверстия 109 в 133.DWG
-
Шаблон отверстия 90 в 133.DWG
-
Шаблон отверстия 84 в 133.DWG
-
Шаблон отверстия 77 в 133.DWG
-
Шаблон отверстия 120 в 133.DWG
-
Шаблон отверстия 61 в 133.DWG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
