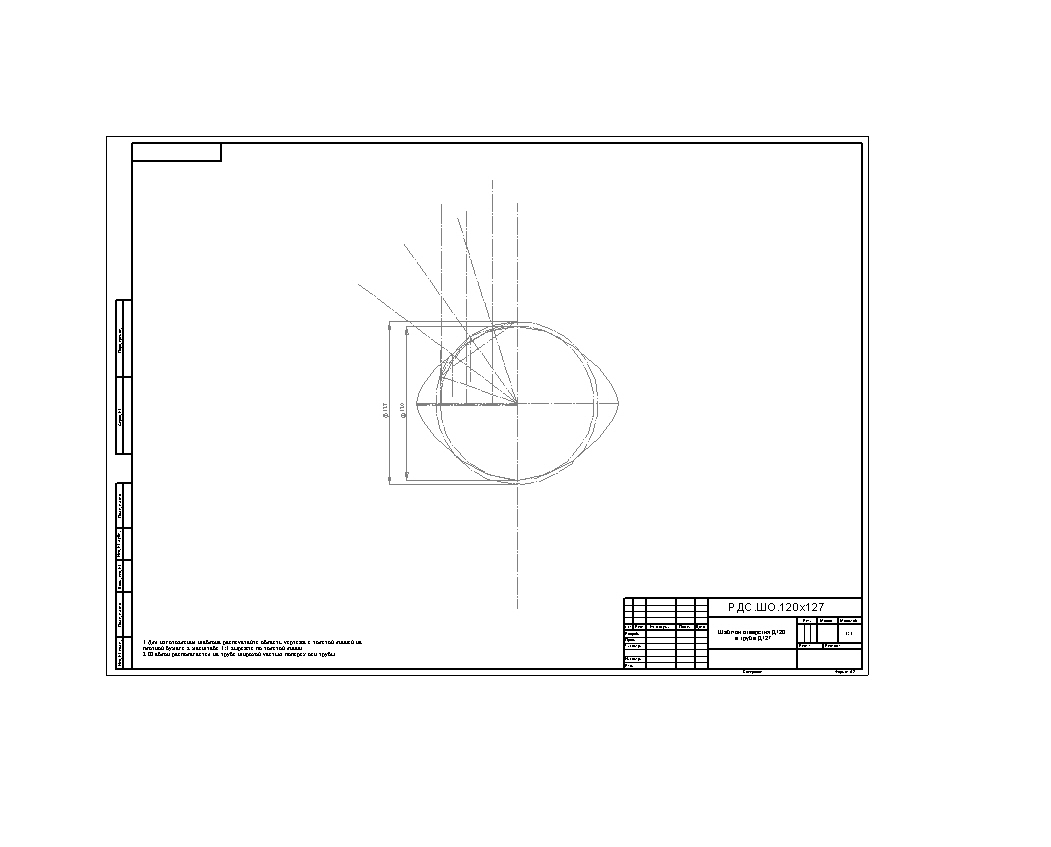

Шаблоны для вырезки отверстий на монтаже в трубе 127 под трубы 108,102,89,83,76,60 в том числе отверстие Д120 для примыкания 127х127. Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Широкая часть шаблона располагается перпендикулярно оси трубы.
- Главная -
- Чертежи -
- Дополнительный материал -
- Уроки построения -
- Шаблоны отверстий в трубе Д127
Шаблоны отверстий в трубе Д127
45
439
12
0
Бесплатно
Еще чертежи и проекты по этой теме:
Автор
Даниил
Рубейкин
Дата
17.04.2017
Язык
Русский
Состав
Чертежи шаблонов отверстий DWG
Софт
AutoCAD 2005
Как открыть?
Содержимое архива
-
Шаблон отверстия 103 в 127.DWG
-
Шаблон отверстия 109 в 127.DWG
-
Шаблон отверстия 120 в 127.DWG
-
Шаблон отверстия 77 в 127.DWG
-
Шаблон отверстия 90 в 127.DWG
-
Шаблон отверстия 84 в 127.DWG
-
Шаблон отверстия 61 в 127.DWG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
