Шаблоны для вырезки отверстий на монтаже в трубе 219 под трубы 159,133,127,109,102,89. в том числе отверстие Д199 для примыкания 219х219. Важно шаблон распечатывается на принтере или плоттере в масштабе 1:1. После чего его можно вырезать по толстой линии. Широкая часть шаблона располагается перпендикулярно оси трубы.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Шаблоны отверстий в трубе Д 219
Шаблоны отверстий в трубе Д 219
0
29
1611
9
0
20
Сообщить о проблеме
Автор
Даниил
Рубейкин
Дата
12.04.2017
Язык
Русский
Состав
Чертежи шаблонов отверстий
Софт
AutoCAD 2005
Как открыть?
Отзывов пока нет
Содержимое архива
-
Шаблон отверстия 109 в 219.DWG
-
Шаблон отверстия 90 в 219.DWG
-

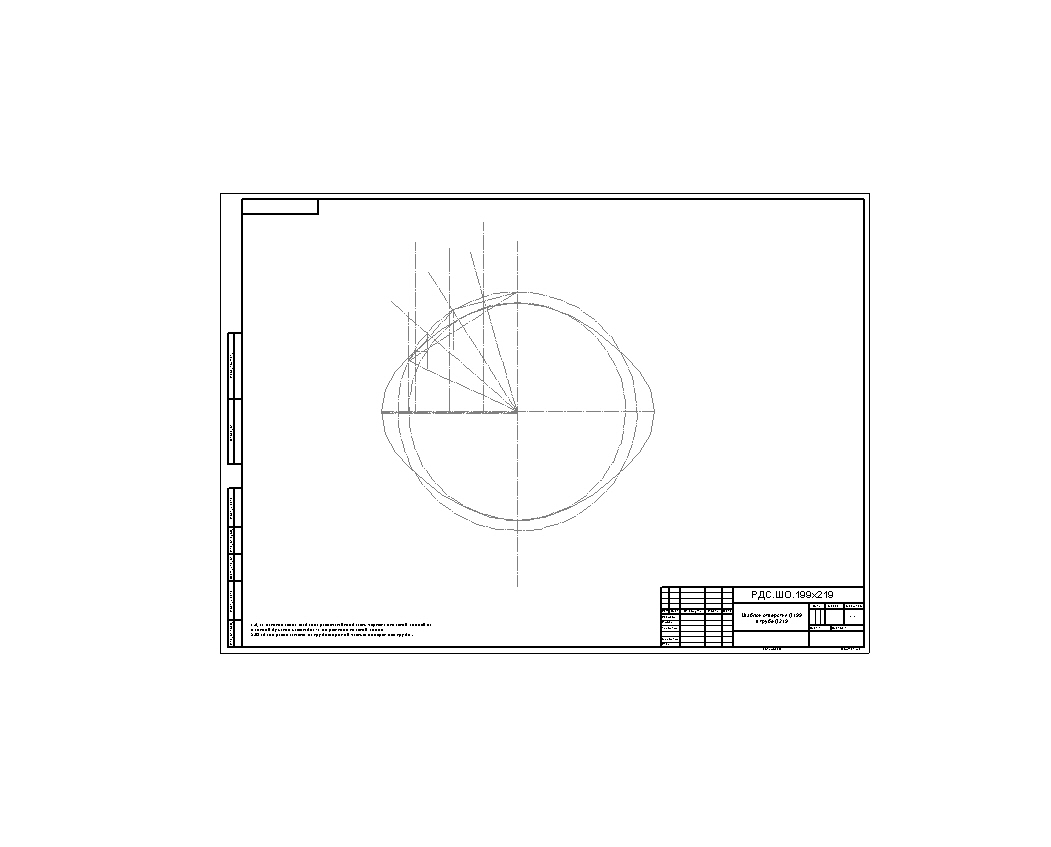

Шаблон отверстия 199 в 219.DWG
-
Шаблон отверстия 103 в 219.DWG
-
Шаблон отверстия 128 в 219.DWG
-
Шаблон отверстия 160 в 219.DWG
-
Шаблон отверстия 134 в 219.DWG
