Расчет асинхронного двигателя (синхронная частота вращения магнитного поля статора -1500об/мин)

Кумертауский филиал оренбургского государственного университета
Кафедра электроснабжение
Курсовой проект по дисциплине"Электрические машины"
На тему"Расчет асинхронного двигателя"
Кумертау 2015

В данной работе произведен расчет параметров асинхронного двигателя, проверочный расчет магнитной цепи, также произведено построение естественных и искусственных характеристик двигателя с помощью программы «КОМПАС».

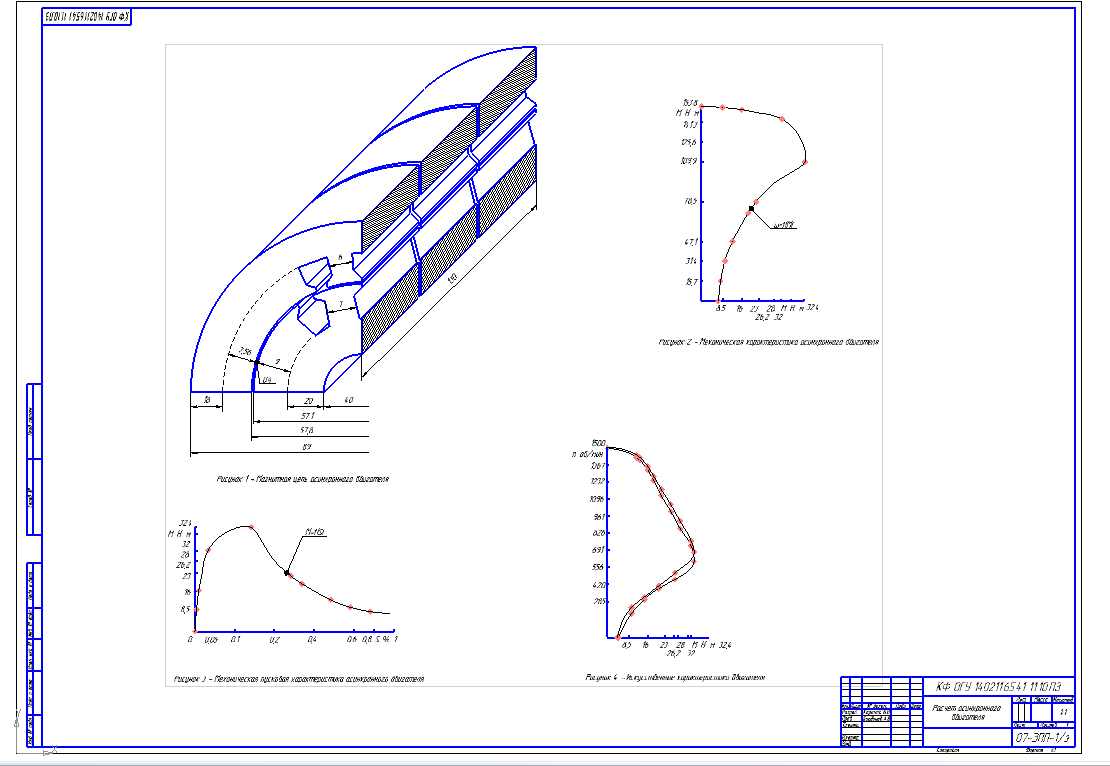

Пояснительная записка содержит 25 страниц формата А4, 4 таблицы, а также список используемой литературы, состоящей из 7 источников. Графическая часть выполнена на одном листе формата А1 и содержит общий вид магнитной системы двигателя, а также графики характеристик.
Исходные данные:
частота питающей сети-50 Гц
синхронная частота вращения магнитного поля статора -1500об/мин
Остальные данные походу работы,с объяснениями, что и откуда находим.

Содержание
Введение 4
1 Главные размеры асинхронной машины и их соотношения 5
2 Расчет параметров статора 8
2.1 Число пазов статора 8
2.2 Число проводников в пазу 8
2.3 Размеры паза, зубца и пазовая изоляция 10
3 Расчет фазного ротора 12
3.1 Число пазов на полюс и фазу ротора 12
3.2 Число проводников в пазу 14
3.3 Размеры паза, зубца 15
4 Параметры двигателя 17
5 Проверочный расчет магнитной цепи 19
6 Схема обмоток 23
7 Построение характеристик асинхронного двигателя 24
7.1 Естественная характеристика 24
7.2 Искусственные характеристики двигателя 26
Заключение 29
Список использованных источников 31
