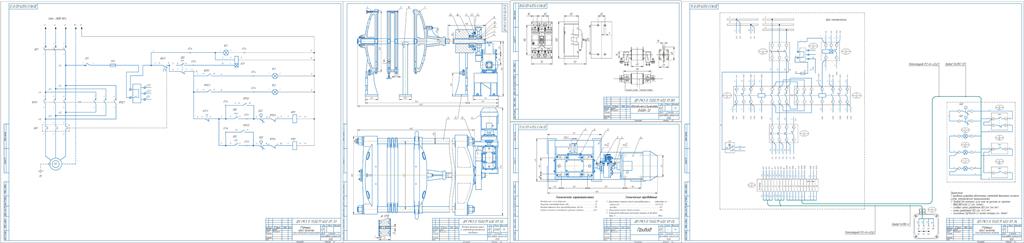

Проект и организация технической эксплуатации электрооборудования и схема управления рамного фильтр-пресса с электромеханическим затвором

Министерство образования Рязанской области
Областное государственное бюджетное
профессиональное образовательное учреждение
«РЯЗАНСКИЙ КОЛЛЕДЖ ЭЛЕКТРОНИКИ»

ДИПЛОМНЫЙ ПРОЕКТ

Специальность: 13.02.11 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)».
Тема: Проект и организация технической эксплуатации электрооборудования и схема управления рамного фильтр-пресса с электромеханическим затвором

Рамный фильтр-пресс с электромеханическим затвором – это оборудование для фильтрации суспензий, в котором электромеханический механизм используется для зажима и разжима пакета фильтровальных плит и рам. Такое устройство позволяет автоматизировать процесс уплотнения камер и повысить точность управления процессом фильтрации.
Отличительной особенностью данной модификации является использование электрического привода (обычно мотор-редуктора с винтовой парой) для герметизации пакета плит вместо ручного или гидравлического привода.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
2 ТЕХНИЧЕСКАЯ ЧАСТЬ 6
2.1 Краткое описание, назначение, устройство и принцип работы агрегата 6
2.2 Техническая и эксплуатационная характеристика агрегата и двигателя 8
2.3 Описание работы принципиальной электрической схемы 10
2.4 Описание монтажной схемы. Шкаф управления 12
3 РАСЧЕТНАЯ ЧАСТЬ 16
3.1 Расчет и выбор автоматического выключателя 16
3.2 Выбор плавкого предохранителя 22
3.3 Выбор магнитного пускателя и теплового реле 25
3.4 Расчёт силовых электропроводок 30
4 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 35
4.1 Техника безопасности при обслуживании электрооборудования 35
4.2 Заземления и молниезащита оборудования 40
4.3 Эксплуатация электрического оборудования 41
4.4 Вывод оборудования из эксплуатации 43
4.5 Эксплуатационные ограничения. Подготовка к работе оборудования 44
4.6 Эксплуатация и ремонт электрических машин и аппаратов 45
4.7 Эксплуатация и ремонт внутренней проводки 48
ЗАКЛЮЧЕНИЕ 50
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 52
ПРИЛОЖЕНИЕ А 54
ПРИЛОЖЕНИЕ Б 55
ПРИЛОЖЕНИЕ В 56
ПРИЛОЖЕНИЕ Г 57
СПЕЦИФИКАЦИЯ 58
