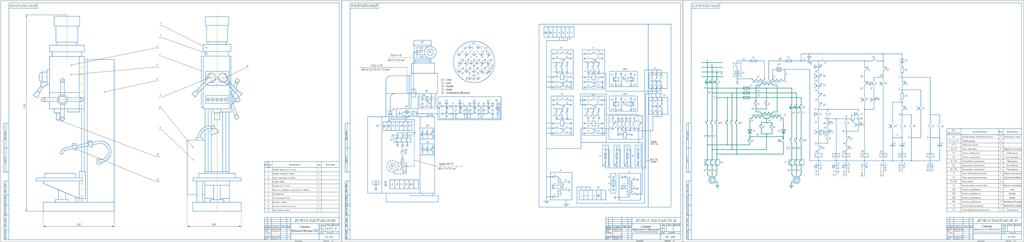

Проект и организация технической эксплуатации электрооборудования и схема управления вертикально-сверлильного станка 2н150

Министерство образования Рязанской области
Областное государственное бюджетное
профессиональное образовательное учреждение
«РЯЗАНСКИЙ КОЛЛЕДЖ ЭЛЕКТРОНИКИ»

ДИПЛОМНЫЙ ПРОЕКТ

Специальность: 13.02.11 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)».
Тема: Проект и организация технической эксплуатации электрооборудования и схема управления вертикально-сверлильного станка 2н150

Цель работы. Разработать комплекс мероприятий по организации технической эксплуатации электрооборудования вертикально‑сверлильного станка 2Н150 изучить схему управления, обеспечивающую надёжность, безопасность и энергоэффективность работы оборудования.
Объект исследования. Вертикально‑сверлильный станок модели 2Н150, его электрооборудование и схема управления.
Предмет исследования. Организация технической эксплуатации электрооборудования станка и методы повышения надёжности его работы за счёт модернизации схемы управления.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
2 ТЕХНИЧЕСКАЯ ЧАСТЬ 5
2.1 Краткое описание, назначение, устройство и принцип работы оборудования 5
2.2 Техническая и эксплуатационная характеристика оборудования и двигателя 6
2.3 Описание работы принципиальной электрической схемы 9
2.4 Описание монтажной схемы. Шкаф управления 11
3 РАСЧЕТНАЯ ЧАСТЬ 15
3.1 Расчет и выбор автоматического выключателя 15
3.2 Выбор плавкого предохранителя 21
3.3 Выбор магнитного пускателя и теплового реле 24
3.4 Расчёт силовых электропроводок 32
4 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 36
4.1 Техника безопасности при обслуживании электрооборудования 36
4.2 Заземления и молниезащита оборудования 38
4.3 Эксплуатация электрического оборудования 39
4.4 Вывод оборудования из эксплуатации 41
4.5 Эксплуатационные ограничения. Подготовка к работе оборудования 42
4.6 Эксплуатация и ремонт электрических машин и аппаратов 44
4.7 Эксплуатация и ремонт внутренней проводки 47
ЗАКЛЮЧЕНИЕ 49
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 50
ПРИЛОЖЕНИЕ А 52
ПРИЛОЖЕНИЕ Б 54
ПРИЛОЖЕНИЕ В 55
ПРИЛОЖЕНИЕ Г 56
