Проект и организация технической эксплуатации электрооборудования и схема управления мачтового подъемника

ОГБПОУ "Рязанский колледж электроники"

Специальность: 13.02.11 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)».
ДП на тему: Проект и организация технической эксплуатации электрооборудования и схема управления мачтового подъемника

В рамках данного дипломного проекта/работы было изучено устройство и принцип работы электропривода мачтового подъемника.
Был проведён анализ электрической принципиальной схемы управления подъемником. На основе этого анализа осуществлён выбор и описаны технические характеристики силового асинхронного электродвигателя, пускорегулирующей аппаратуры, обеспечивающего надежную фиксацию грузовой платформы.
В ходе выполнения практической части работы был проведён детальный анализ монтажной схемы соединений. Это позволило соотнести теоретические принципы управления (подъем, опускание, торможение) с их реальным конструктивным воплощением в электрошкафу подъемника.

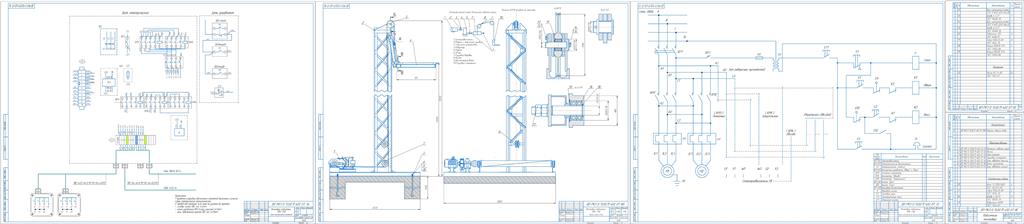

Полученные данные были использованы при выполнении графической части дипломного проекта/работы, включая чертежи принципиальных и монтажных электрических схем, а сборочный чертеж мачтового подъемника.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
2 ТЕХНИЧЕСКАЯ ЧАСТЬ 6
2.1 Краткое описание, назначение, устройство и принцип работы оборудования 6
2.2 Техническая и эксплуатационная характеристика агрегата и двигателя 8
2.3 Описание работы принципиальной электрической схемы 12
2.4 Описание монтажной схемы. Шкаф управления 15
3 РАСЧЕТНАЯ ЧАСТЬ 19
3.1 Расчет и выбор автоматического выключателя 19
3.2 Выбор плавкого предохранителя 25
3.3 Выбор магнитного пускателя и теплового реле 29
3.4 Расчёт силовых электропроводок 35
4 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 39
4.1 Техника безопасности при обслуживании электрооборудования 39
4.2 Заземления и молниезащита оборудования 40
4.3 Эксплуатация электрического оборудования 41
4.4 Вывод оборудования из эксплуатации 43
4.5 Эксплуатационные ограничения. Подготовка к работе оборудования 44
4.6 Эксплуатация и ремонт электрических машин и аппаратов 47
4.7 Эксплуатация и ремонт внутренней проводки 50
ЗАКЛЮЧЕНИЕ 52
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 53
ПРИЛОЖЕНИЕ А 55
ПРИЛОЖЕНИЕ Б 56
ПРИЛОЖЕНИЕ В 57
ПРИЛОЖЕНИЕ Г 58
СПЕЦИФИКАЦИЯ 59
