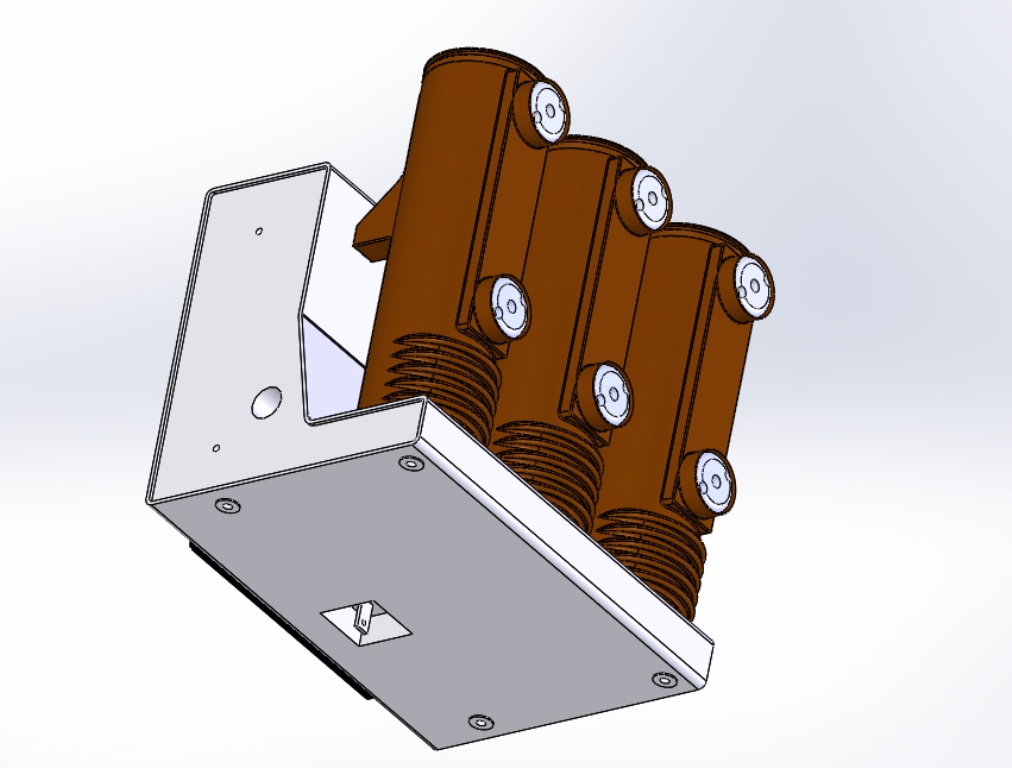

Выключатель вакуумный VS1-12 на напряжение 10 кВ ток до 1600А

Технические характеристики
Наименование Единицы измерения Величина
Максимальное рабочее напряжение кВ 12
Испытательное кратковременное напряжение Одноминутное, промышленной частоты 42
Одноминутное, промышленной частоты 75
Рабочая частота Гц 50
Номинальный ток А 630, 1250, 1600, 2000, 2500, 3150, 4000
Номинальный ток отключения кА 20, 25, 31.5, 40
Ток термической стойкости, в течение 3с 20, 25, 31.5, 40
Ток электродинамической стойкости 50, 63, 80, 100
Испытательное одноминутное напряжение промышленной частоты для вторичных цепей выключателя кВ 2
Питание цепей катушек включения/отключения В AC 110, AC 220, DC 110, DC220
Питание цепей электродвигателя заводки В AC 110, AC 220, DC 110, DC220
Номинальное число отключений тока короткого замыкания циклов 50
Номинальный порядок операции О – 0,3 сек. – ВО -180 сек. – ВО
Механический ресурс циклов 20000
