Расчет асинхронного двигателя АИР80В2 2,2 кВт

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Электроснабжение»
КУРСОВОЙ ПРОЕКТ по дисциплине «Электрические машины»
На тему: "Расчет асинхронного двигателя"
Минск 2017

Исходные данные: Асинхронный двигатель АИР80В2, мощность 2,2 кВт, число пар полюсов = 1, ротор – короткозамкнутый, исполнение двигателя по степени защиты IP44, класс нагревостойкости изоляции обмотки “F”.

Содержание

Введение 4
1. Выбор основных размеров двигателя 5
2. Расчет обмоток статора и ротора 7
3. Расчет магнитной цепи, потерь и КПД 17
4. Расчет параметров и построение рабочих и пусковых характеристик 29
5. Тепловой расчет 43
6. Определение расходов активных материалов и показателей их использования 47
7. Расчет параметров двигателя (т –образной схемы замещения) иным способом и сравнение результатов расчетов 49
Заключение 55
Список использованных источников 56

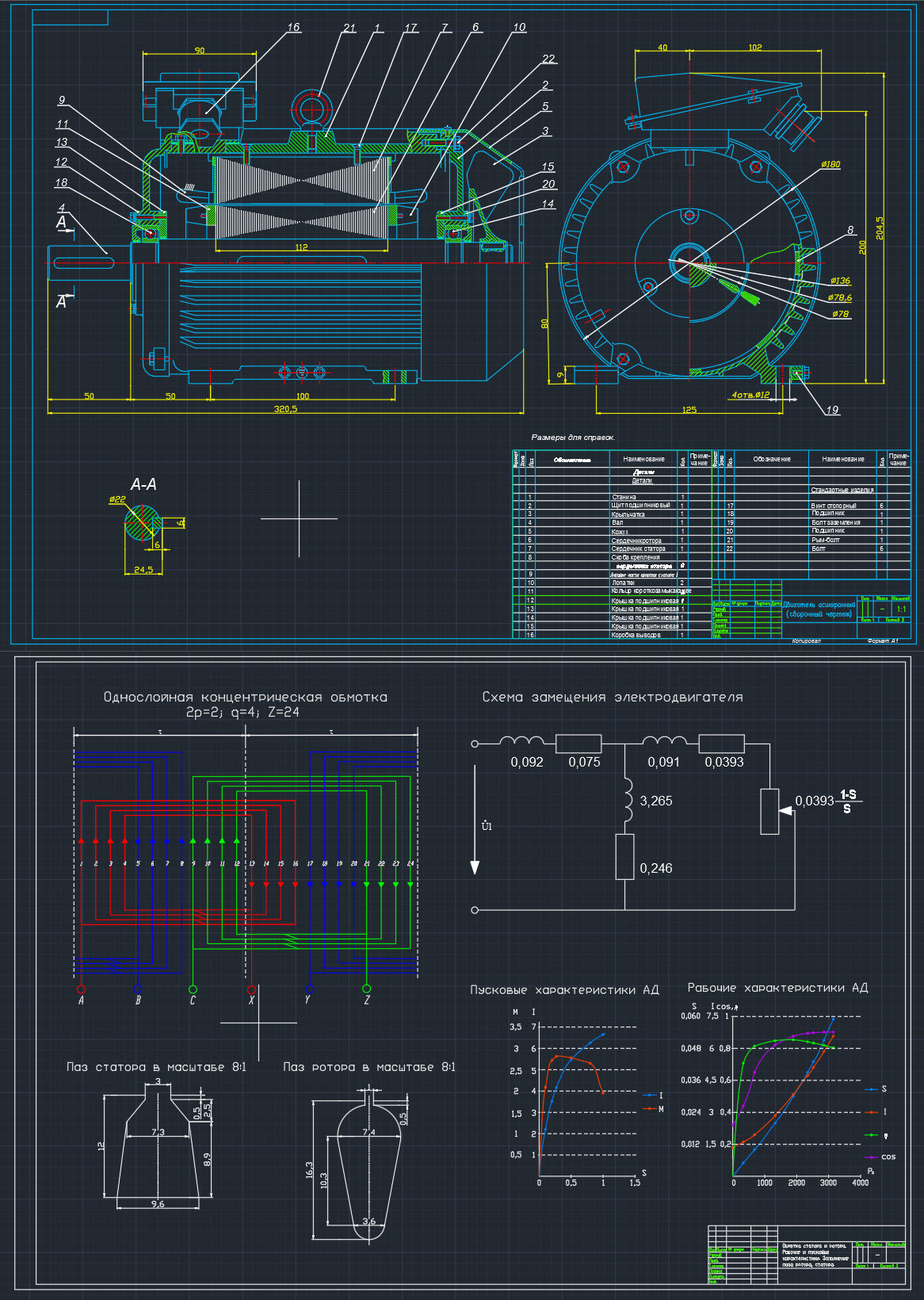

Состав: Пояснительная записка, сборочный чертеж асинхронного двигателя, обмотка статора и ротора, рабочие и пусковые характеристики, заполнение паза статора и ротора. Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Электрические машины / Расчет асинхронного двигателя АИР80В2 2,2 кВт

Чертеж1.1.dwg
Курсовой.docx
