Трансформатор силовий трифазний масляний загального призначення ТМ-2500/10

Киевский политехнический институт
Кафедра електрических машин и апаратов
Курсовой проект по дисциплине "Автоматизированное проектирование електрических машин" на тему "Проектирование трёхфазного маслянного трансформатора общего назначения"
Киев 2013

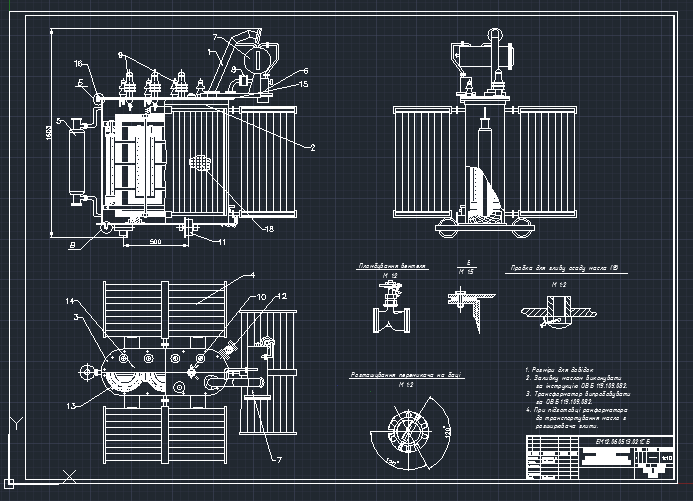

У курсовому проекті складені технічні умови, обрана конструкція і приведені електромагнітний і тепловий розрахунки трифазного двохобмоткового силового масляного трансформатора загального призначення з наступними номінальними даними:
 номінальна потужність 2500 кВ∙А;
 номінальна напруга обмотки ВН 35 кВ;
 номінальна напруга обмотки НН 0,69 кВ;
 схема і група зєднання обмоток У/Ун - 0;
 втрати неробочого ходу 4409,082 Вт ;
 втрати короткого замикання 25448,514 Вт ;
 струм неробочого ходу 0,54 %;
 напруга короткого замикання 6,99 %;
 регулювання напруги ПБВ , ±2×2,5%;
 частота мережі 50 Гц;
 число фаз 3 ;
 природне масляне охолоджування (М) ;
 кліматичне виконання для помірного клімату (У);
 категорія розміщення 1 (на відкритому повітрі) ;
 режим роботи тривалий (S1) .
Розрахункові параметри відповідають вимогам міждержавних стандартів ГОСТ 11677-75 і ГОСТ 11920 - 73Е .
