Котел с баком в баню

200

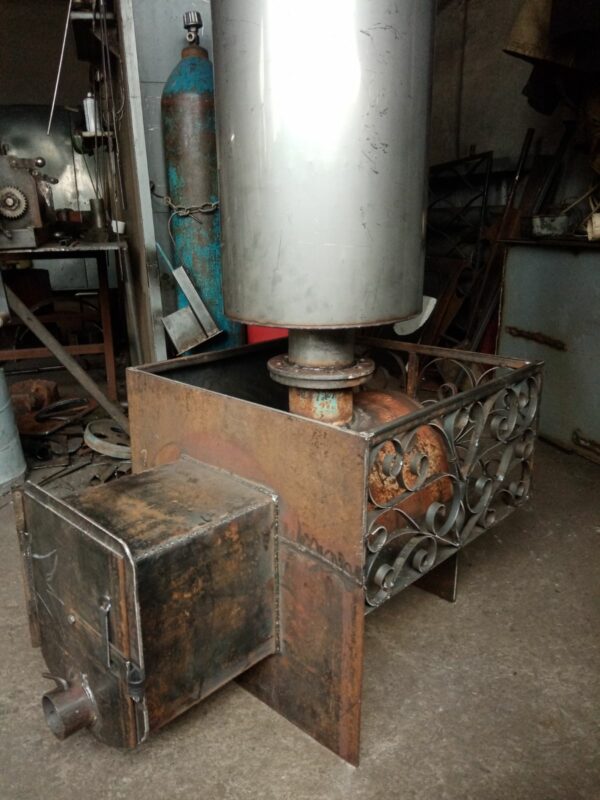

Котел для бани с баком 90 л. Сварная конструкция из листовой стали S-6-8-10мм. Габариты 620х620х1060. Бак ф500, топка ф426

Котел Котел для бани Печь с баком в баню

Автор

Александр Белошейкин

Дата

25.06.2026

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D v23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

0-02-05-08312982b7a86bd8db9e25c6c6503d488afd7a91675f7dab768dc92b7755a987_50bd357e.jpg
0-02-05-61c943f61a2e71b1295b6b889f61c3cb270f4079312da358a4fb38784e72935b_8cfd3858.jpg
0-02-05-319677df0cd6109263b1b9ec836ffce811824d57ba6dbbf65b3fc458a2d67746_be8ffce9.jpg
00.000 СБ - Котел.cdw
00.000 СБ - Котел.jpg
00.000 СБ - Котел.pdf

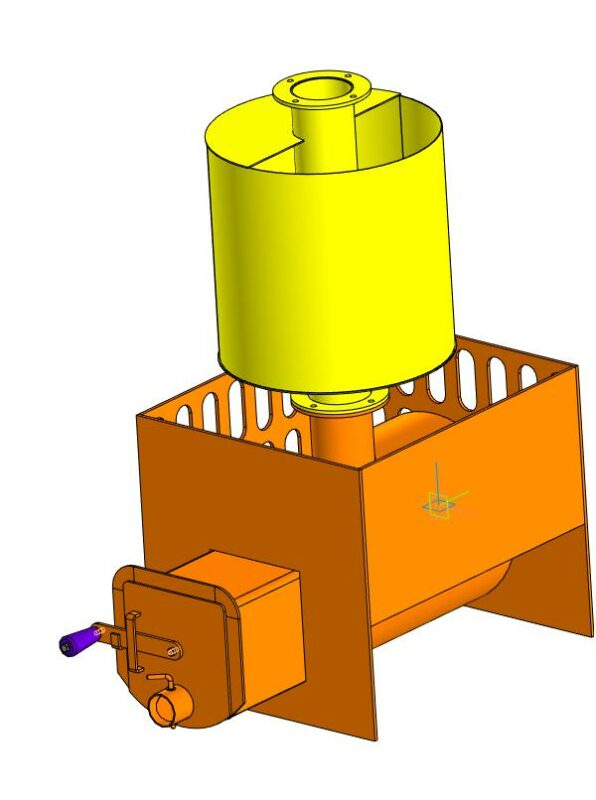

00.000СБ - Котел 90.a3d
00.000СБ - Котел 90.jpg
00.000СБ - Котел 90.stp

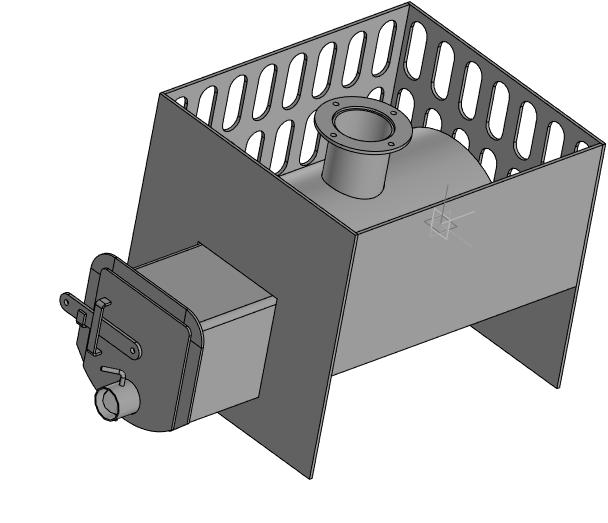

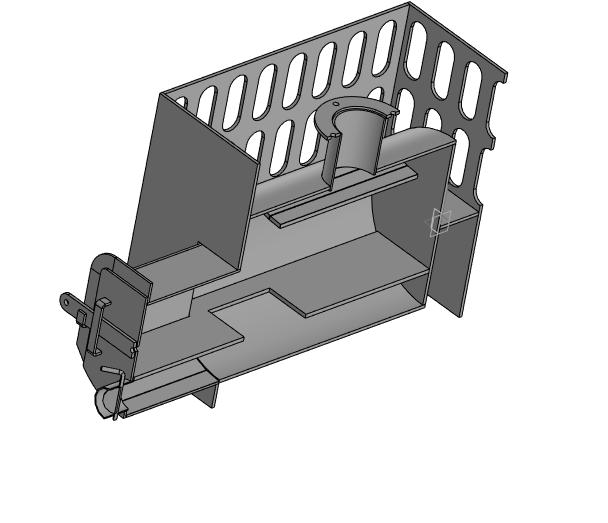

01.000 - Печка 620.a3d
01.000 СБ - Печка 620(1).jpg
01.000 СБ - Печка 620(2).jpg
01.000 СБ - Печка 620-1.jpg
01.000 СБ - Печка 620.cdw
01.000 СБ - Печка 620.jpg
01.000 СБ - Печка 620.pdf
01.001 - Труба ф426 L=600.m3d
01.002 - Передняя стенка 620х620х8.m3d
01.003 - Задняя стенка 620х620х8.m3d
01.004 - Глухая стенка 600х620х8.m3d
01.005 - Открытая стенка 600х620х8.m3d
01.006 - Топка верх 250х250х6.m3d
01.007 - Топка низ 250х250х6.m3d
01.008 - Заглушка ф408х8.m3d
01.009 - Полик 604х680х8.m3d
01.010 - Труба ф133х5 L=120.m3d
01.011 - Фланец ф135х8.m3d
01.012 - Пол 604х680х10.m3d
01.013 - Воротник.m3d
01.014 - Двери 300х380х6.m3d
01.015 - Труба ф76х5 L=80.m3d
01.016 - Отбойник низ 400х250х10.m3d
01.017 - Скоба.m3d
01.018 - Засов.m3d
01.019 - Уголок.m3d
01.020 - Шибер ф68х6.m3d
01.021 - Крючок.m3d
01.023 - Ручка.m3d
02.000СБ - Бочка.a3d
02.000СБ - Бочка.cdw
02.000СБ - Бочка.jpg
02.000СБ - Бочка.pdf
02.001 - Труба ф500 L=550.m3d
02.002 - Заглушка ф500-ф133х3.m3d
02.003 - Труба ф133х3 L=700.m3d
02.004 - Крышка ф500-ф133х3.m3d
02.005 - Фланец ф135х8.m3d
Емкость бака.m3d
