Фильтр-отстойник

Фильтр-отстойник
Модель (30.000 СБ) из альбома «Чертежи для деталирования» П.Е. Аксарин (1993 г.)
Предназначен для тонкой очистки смазочного материала.
Фильтрующий элемент керамический.
Технические характеристики:

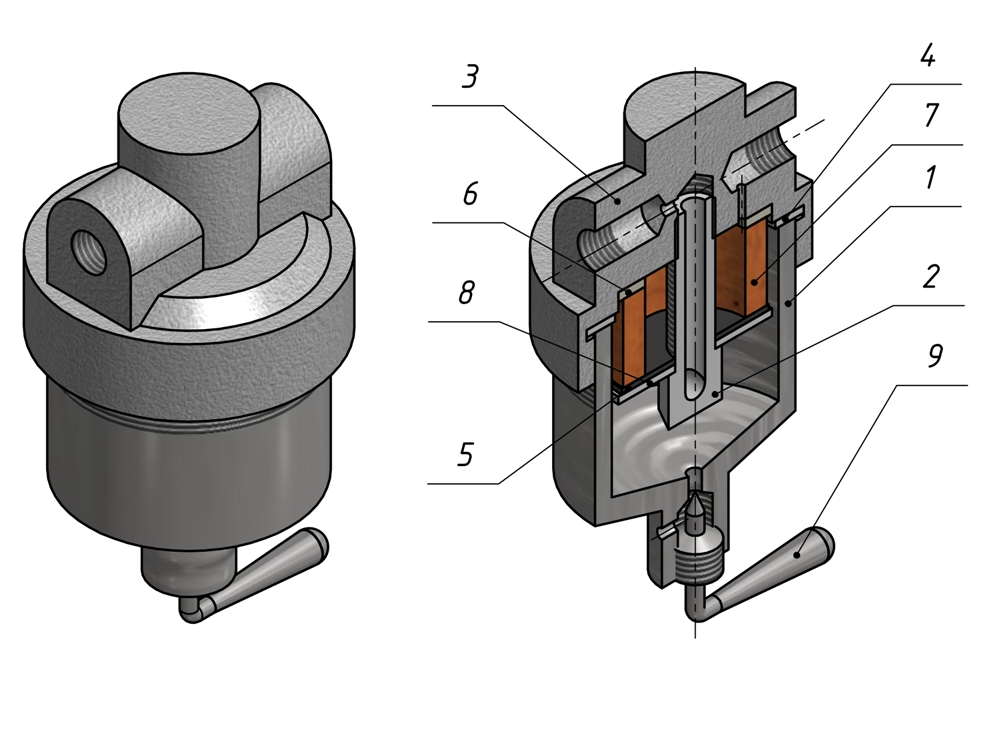

Состоит из 9 элементов (В скобках указан материал).
1 – Корпус (АЛ2).
2 – Болт стяжной (АЛ2).
3 – Крышка (АЛ2).
4 – Прокладка (Асбест).
5 – Прокладка (Резина).
6 – Прокладка (А0).
7 – Фильтрующий керамический элемент.
8 – Шайба (А0).
9 – Запорная игла (Ст3).

Состав: 3D Сборка, детали Язык документа

Софт: Autodesk Inventor 2013

Просмотр файлов
Фильтр-отстойник.iam
Фильтрующий элемент.ipt
Шайба.ipt
Болт стяжной.ipt
Игла запорная.ipt
Корпус.ipt
Крышка.ipt
Прокладка 2.ipt
Прокладка 3.ipt
Прокладка.ipt
