Клапан поворотный САПР-2D.В02.00.00.000 СБ

Согласно индивидуальному заданию которое выдал преподаватель(задание в зип пакете)
Донецкий национальный технический университет
Индивидуальная работа по дисциплине "САПР КОМПАС 2"
индивидуальная работа на тему: "Проектирование клапана поворотного согласно заданию ВО"
Покровск 2020

Позначення складального креслення: САПР-2D.В02.00.00.000 СБ
2. Найменування складальної одиниці: Клапан поворотний подвійни й
3. № позицій деталей, креслення яких необхідно створити: 1; 4
4. Елемент креслення для виконання п.5: Розріз Б-Б
5. Елемент креслення для виконання п.6: Розріз В-В
Всі креслення повинні бути виконані відповідно до ЕСКД і вимог, переліченими
в додатку А.
2. На основі зображення складального креслення (рис. 1) створити креслення
форматом А4 для деталей, зазначених в п.3 вихідних даних.
3. Для складального креслення створити багатолистовий документ, що складається
з двох аркушів формату А4, Кожен зі стилем оформлення "Креслення констр.
Перший лист. ГОСТ 2.104-2006".
4. Створити складальне креслення по аналогії з його зображенням за винятком
елементів креслення, зазначених в п.4, 5 вихідних даних.
5. Елемент, зазначений в п.4 вихідних даних, виконати в окремому фрагменті і
вставити в окремий вид першого аркуша складального креслення зовнішнім
фрагментом з типом вставки "Зовнішньої посиланням".
6. Елемент, зазначений в п.5 вихідних даних, виконати в окремому фрагменті,
зберегти як растрового зображення у форматі bmp і вставити в окремий вид
другого листа складального креслення "Взяти в документ".
7. Створити документ-специфікацію із підключенням до обєктів специфікації
геометрії, позицій і креслень відповідних деталей складального креслення.
Вимоги до специфікації наведено в додатку Б.
8. Захист завершеного завдання – відповідно до розкладу сесії весняного семестру.
При захисті студент повинен впоратися із завданнями, переліченими в додатку В.

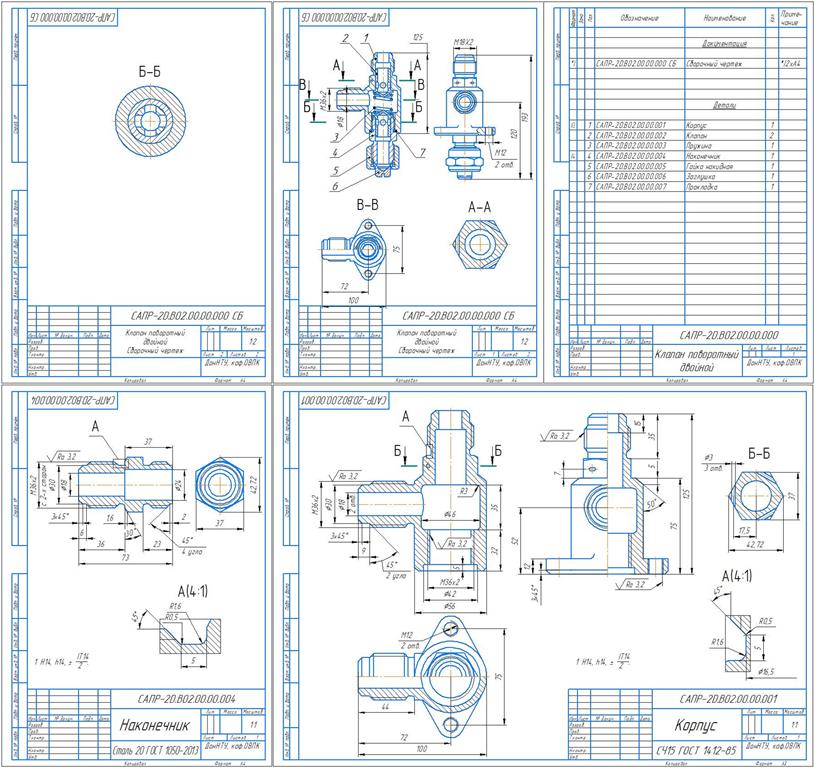

Разрез Б – Б показывает отверстия в шестигранной части корпуса для пломбирования
клапана после установки его в гидравлической системе.
Материал деталей (позиции): 1 – СЧ 12 ГОСТ 1412-85; 4, 5 – Сталь 20 ГОСТ 1050-88;
2, 6 – Бр.ОЦС 3-12-5 ГОСТ 613-79; 3 – Сталь 65Г ГОСТ 1050-88
