Корпус в сборе (индивидуальное задание сборник О.Н. Кучурина - задание 8)

Уфимский государственный нефтяной технический университет
Кафедра Инженерной графики
Индивидуальное задание по сборнику
"П.В. ЗЕЛЁНЫЙ Е.И. БЕЛЯКОВА О.Н. КУЧУРА ИНЖЕНЕРНАЯ ГРАФИКА. ПРАКТИКУМ ПО ЧЕРТЕЖАМ СБОРОЧНЫХ ЕДИНИЦ"

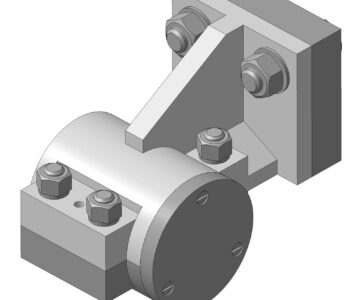

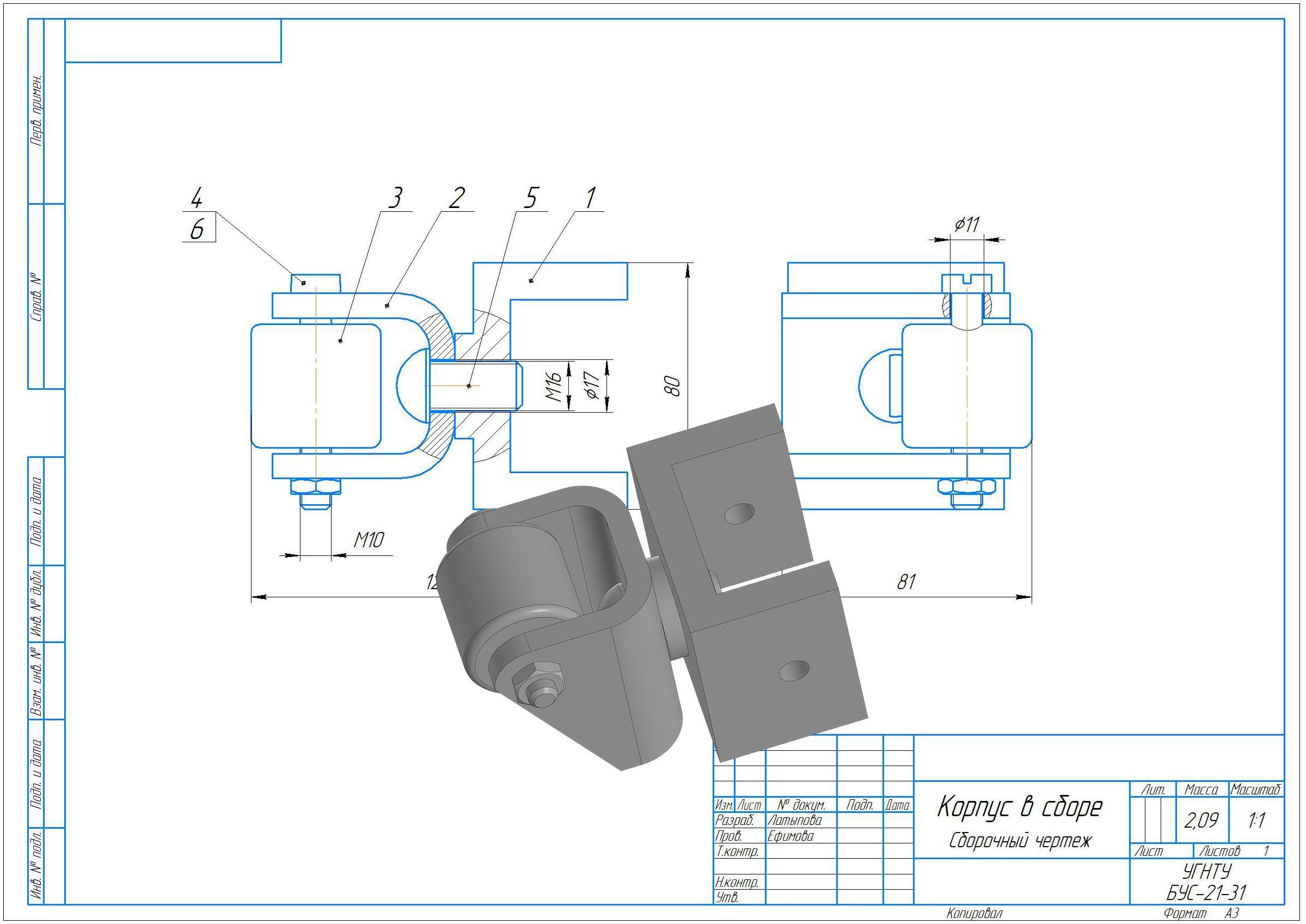

Сборочная единица " Корпус в сборе" содержит три
детали. Корпус 1 соединяется с кронштейном 2 винтом 5
(М16x25 ГОСТ17473-80). Ролик 3 свободно вращается на
оси, которой является винт 4 (М10x70 ГОСТ1491-80),
установленный в отверстия кронштейна и ролика, и
зафиксированный гайкой 6 (М10 ГОСТ5916-70,низкая,Н=6).
Требуется :
а) Выполнить сборочный чертеж узла на ф. АЗ в М1:1.
Чертеж должен содержать главный вид с разрезом, вид
сверху с местными разрезами и вид слева.
б) Составить спецификацию сборочной единицы.
Примечание. Развертка детали 2 на учебном чертеже не
дана.
