Тестовое задание по инженерной графике - изделие "Окуляр"

ФГБОУ ВО ИжГТУ им. М.Т. Калашникова
Кафедра «Автомобили и металлообрабатывающее оборудование»
Предмет: Инженерная графика. Тестовое задание. Изделие "окуляр". Исходные данные эскиз сборки окуляра без размера, размеры взяты произвольно.

Состав: 3D-Модели, СБ, спецификация

Софт: КОМПАС-3D 19.1

Файлы:
Тестовое задание/
Тестовое задание/Кронштейн _ ТЗ.01.02.cdw
Тестовое задание/Пластина _ ТЗ.01.10.02.cdw
Тестовое задание/Окуляр Сборочный чертеж _ ТЗ.01 СБ.cdw
Тестовое задание/Втулка _ ТЗ.01.10.01.cdw
Тестовое задание/Втулка.m3d
Тестовое задание/Крышка _ ТЗ.01.01.cdw
Тестовое задание/Окуляр_ТЗ.01.spw
Тестовое задание/Корпус _ ТЗ.01.10.spw
Тестовое задание/Окуляр ТЗ.pdf
Тестовое задание/Корпус Сборочный чертеж _ ТЗ.01.10 СБ.cdw
Тестовое задание/ТЗ.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

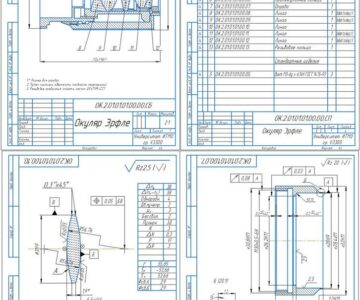

Окуляр Эрфле
