Окуляр компенсационный K7x/18 для микроскопа

БНТУ
Приборостроительный факультет
Кафедра "Лазерная техника и технология"
Конструирование оптических приборов
лабораторная работа "Конструирование окуляра по заданной оптической системе"
Минск 2019

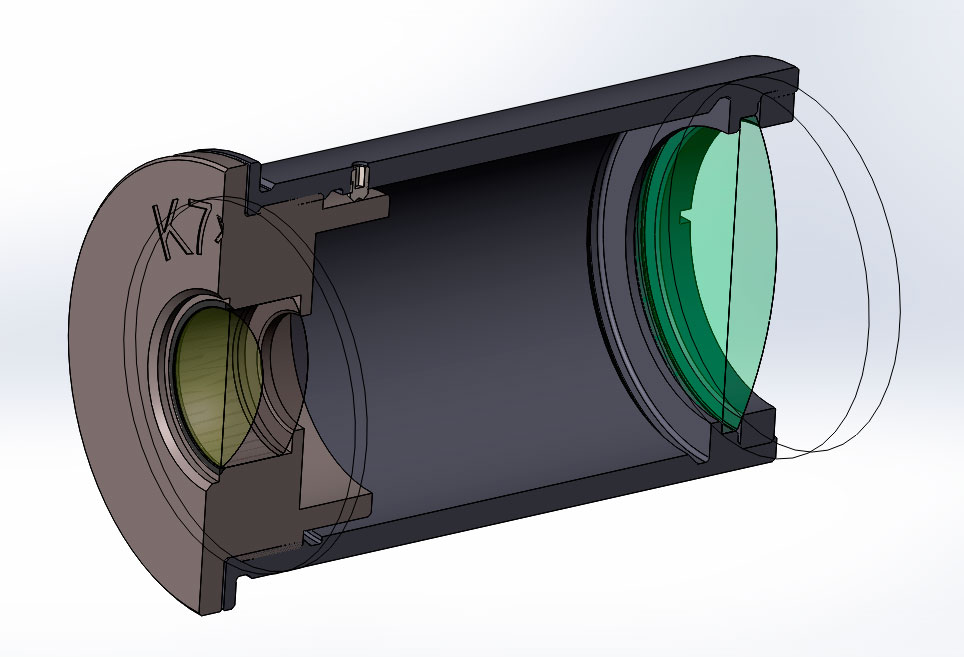

Окуляр компенсационный К7х/18 для микроскопа с посадочным диаметром 30 мм.
В данной работе рассматривается один из вариантов корпуса и крепления оптических деталей в окуляре.

Технические характеристики:
1. Фокусное расстояние, мм 35.8
2. Передний фокальный отрезок, мм 29.7
3. Задний фокальный отрезок, мм 1.3
4. Увелечение 7˟

Состав: 3д модель, Окуляр(ВО), Спецификация, отчет. Язык документа

Софт: SolidWorks 16

Файлы:

Каталог / Промышленность / Медицинская промышленность / Окуляр компенсационный K7x/18 для микроскопа

федорцев 1 лаба/Белорусский Национальный Технический Университет.docx
федорцев 1 лаба/БНТУ 203127.13.01.003_3D_Втулка.SLDPRT
федорцев 1 лаба/БНТУ 203128.13.01.004_3D_Корпус.SLDPRT
федорцев 1 лаба/БНТУ 203511.13.01.000_3D_Окуляр.SLDASM
федорцев 1 лаба/БНТУ 203511.13.01.000_ВО_Окуляр.SLDDRW
федорцев 1 лаба/БНТУ 203511.13.01.002_3D_Линза выпукло-вогнутая.SLDPRT
федорцев 1 лаба/БНТУ 203511.13.01.005_3D_Кольцо зажимное.SLDPRT
федорцев 1 лаба/БНТУ 203511.13.01.010_3D_Линза выпукло-вогнутая.SLDPRT
федорцев 1 лаба/БНТУ 203511.13.01.011_3D_Линза выпукло-вогнутая.SLDPRT
федорцев 1 лаба/БНТУ 203521.13.01.001_3D_Склейка линз.SLDASM
федорцев 1 лаба/у21122к43.png
федорцев 1 лаба/УТ-34 ГОСТ 24285-80.SLDPRT
федорцев 1 лаба
