Университет ИТМО
Кафедра ПиКО
Курсовой проект по дисциплине: "Прикладная оптика"
На тему: "Расчёт линзовой системы"
Разработать конструкцию узла крепления линзовой системы.
Конструкция должна предусматривать:
- возможность контроля оптических и механических характеристик;
- юстировку ФУ;
- использование типовых конструкторских решений .
Выполнить крепление объектива телескопической системы в оправе завальцовкой или резьбовым кольцом. Погрешность центрирования поверхностей относительно базовой оси оправы должна быть не более 0,01 - 0,05 мм. Отклонение фокусного расстояния объектива от расчётной величины +-2%. Условия эксплуатации прибора - нормальные.
Содержание
1 Вариант задания 2
2 Крепление круглых оптических деталей. 4
2.1 Крепление завальцовкой 4
2.2 Крепление приклеиванием 6
2.3 Крепление резьбовым кольцом 7
3 Конструкции линзовых систем 9
4 Описание выбранной линзовой системы 11

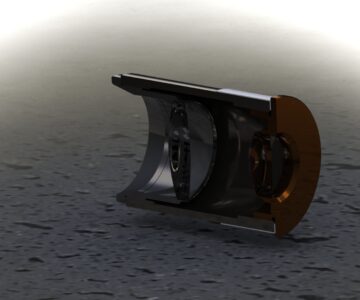

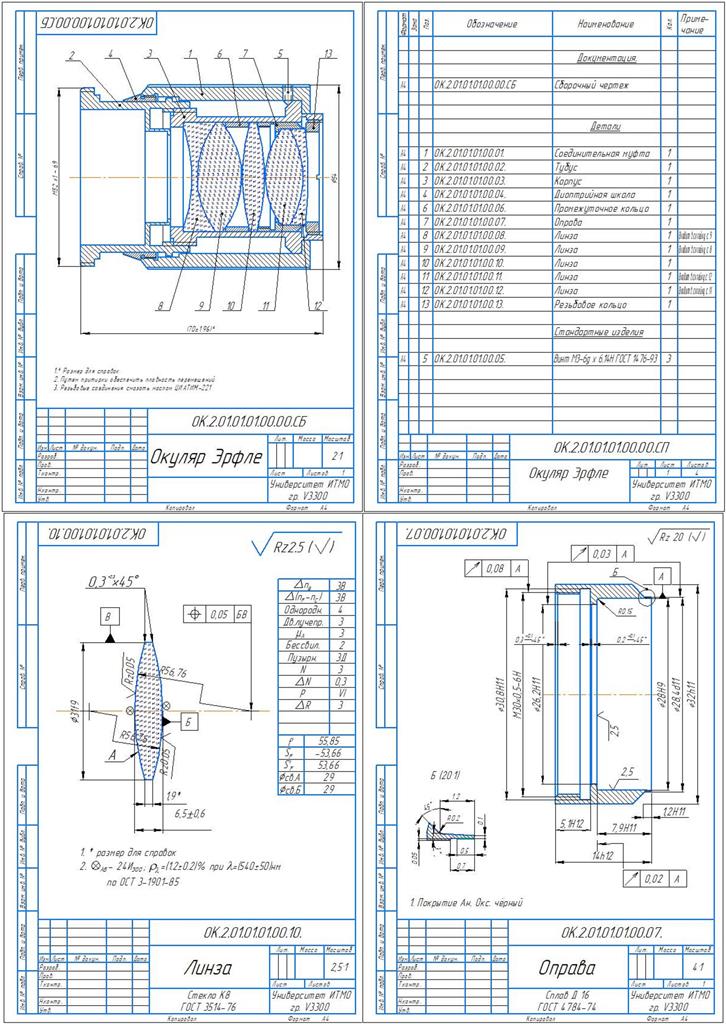

4.1 Конструирование окуляра 11
4.2 Расчёт диоптрийной шкалы и окулярной резьбы 13
Список использованных источников 15
