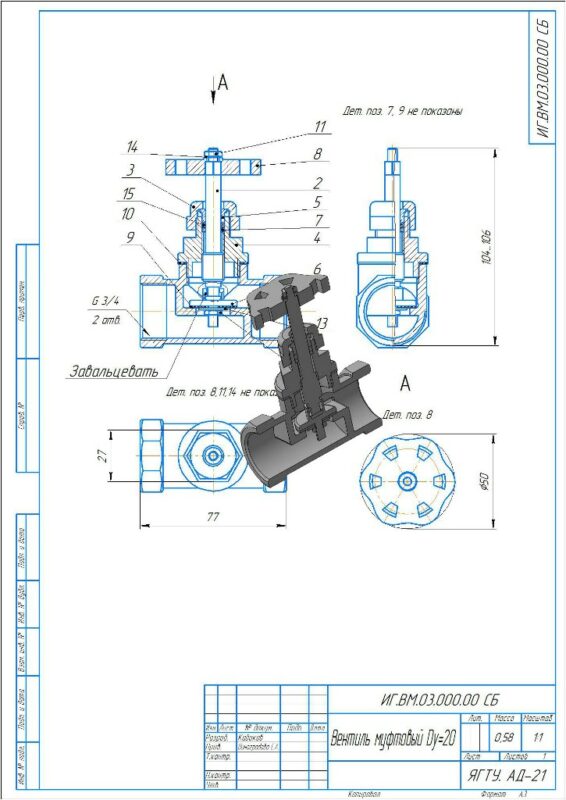

Вентиль муфтовый 3 вариант ИГ.ВМ.03.000.00

133

Ярославский Государственный Технический Университет
Кафедра Начертательной геометрии и Инженерной графики
Выполнение 3D модели Вентиля муфтового
Ярославль 2019

В данной работе успешно завершена работа с чертежами и 3D моделью Вентиля Муфтового

3 вариант Вентиль муфтовый

Автор

Андрей Иванов

Дата

17.07.2024

Язык

Русский

Состав

Вентиль Муфтовый(СБ), Корпус,Маховик,Штуцер, Шпиндель, золотник,прокладка штуцера,прокладка золотника,кольцо сальника, набивка сальника

Софт

КОМПАС-3D 17.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Вентиль 3 варик
- корпус.cdw
- Прокладка штуцера _ ИГ.ВМ.03.000.11.m3d
- Сборка.cdw
- Прокладка золотника _ ИГ.ВМ.03.000.10.m3d
- кольцо сальника.m3d
- корпус.m3d
- Маховик _ ИГ.ДТ.03.000.18.m3d
- ГАйка накидная.m3d.cdw
- Сборка.a3d
- Шпиндель _ ИГ.ВМ.03.000.02.cdw
- шпиндель.m3d
- ГАйка накидная.m3d
- втулка.m3d
- набивка сальника.m3d
- Маховик _ ИГ.ВМ.03.000.08.cdw
- Втулка _ ИГ.ДТ.3.000.18.cdw
- Штуцер че.cdw
- Золотник _ ИГ.ДТ.13.000.18.cdw
- Штуцер.m3d
- Спецификация.spw
- учеба (1).m3d
- Кольцо сальника _ ИГ.ВМ.03.000.07.cdw
- Корпус _ ИГ.ДТ.03.000.18.m3d
- мал золотник у Сани.m3d
