Анализ потерь электроэнергии и разработка мероприятий по их уменьшения в электрических сетях РТП 35/10 кВ "Короп"

Сумский национальный аграрный университет
кафедра энергетики в АПК
дипломный проект
тема: Аналіз втрат електроенергії та розробка заходів їх зниження в електричних мережах РТП 35/10 кВ «Короп» Коропчанського району Чернігівської області
Сумы 2014

У даному дипломному проекті розглядаються питання аналізу пропускної здатності електричних мереж у зоні районної трансформаторної підстанції 35/10 “Короп” Коропчанського району Чернігівської області, з метою зниження втрат електроенергії.
В проекті наведено характеристику району і існуючі схеми електропостачання. В ході розрахунків визначені перевантажені ділянки лінії 10 кВ та передбачено заміну проводів, обгрунтовано вибір двох силових трансформаторів потужністю 4000 та 2500 кВА, а також використано конденсаторні установки для компенсації реактивної потужності.
Також в проекті розглянуто питання охорони праці та безпеки у надзвичайних ситуаціях – проаналізовані нормативно-правові акти з охорони праці, проведено аналіз стану охорони праці на підприємстві, розроблені заходи безпеки у надзвичайних ситуаціях.
Обчислено основні техніко-економічні показники, що визначають ефективність впровадження релейного захисту і термін окупності

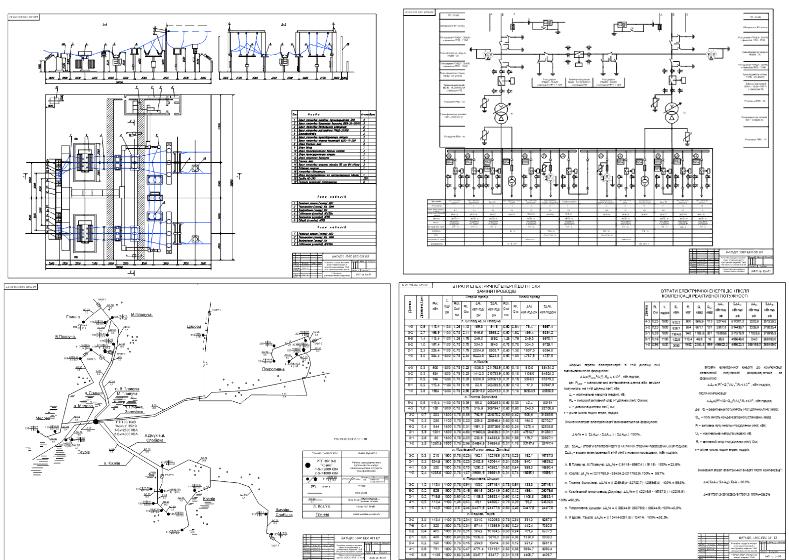

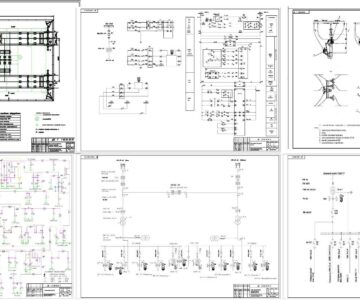

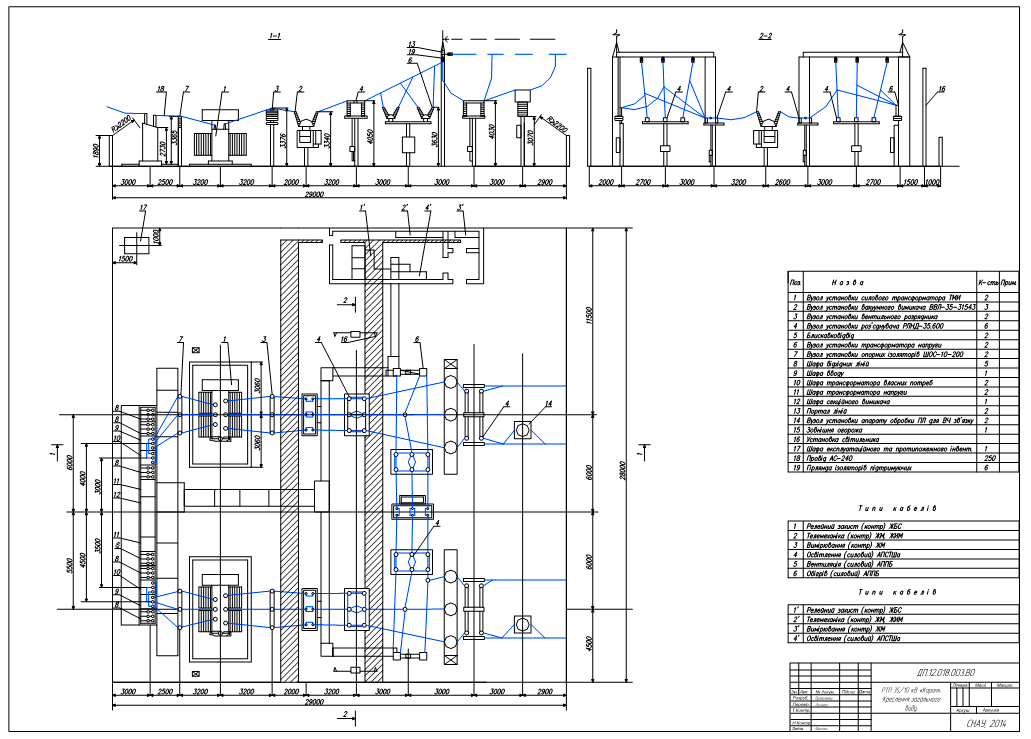

Состав: Пояснювальна записка. Мережі 35 і 10 кВ. Схема електрична розташування. РТП 35/10 кВ «Короп». Кола первинної комутації. Схема електрична принципова. РТП 35/10 кВ «Короп». Креслення загального виду. Втрати енергії в лініях 10 кВ. Таблиця. ПС 35/10 кВ «Миронівка». Релейний захист ПЛ 10 кВ. Схема електрична принципова. Показники техніко-економічні. Таблиця. Язык документа

Софт: КОМПАС-3D 13 + vsd

Файлы:

Каталог / Инженерные системы / Анализ потерь электроэнергии и разработка мероприятий по их уменьшения в электрических сетях РТП 35/10 кВ "Короп"

Графічна частина/
Графічна частина/Втрати енергії в лініях 10 кВ.vsd
Графічна частина/Загальний вид ПС Короп.vsd
Графічна частина/Кола первинної комутації.vsdx
Графічна частина/Мережі 35 і 10 кВ.vsd
Графічна частина/Показники техніко- економічні. Таблиця.cdw
Графічна частина/Показники техніко- економічні. Таблиця.cdw.bak
Графічна частина/Релейний захист ПЛ 10 кВ. Схема електрична принципова..cdw
Графічна частина/Релейний захист ПЛ 10 кВ. Схема електрична принципова..cdw.bak
РПЗ/
РПЗ/2 розділ таблиця 2.9.doc
РПЗ/~$домість проекта.doc
РПЗ/~$еферат.doc
РПЗ/~$зділ 2.docx
РПЗ/~$Зміст.docx
РПЗ/Висновки.docx
РПЗ/Вступ.docx
РПЗ/Зміст.docx
РПЗ/Література.docx
РПЗ/Розділ 1.docx
РПЗ/Розділ 2.docx
РПЗ/Розділ 3.docx
РПЗ/Розділ 4.docx
РПЗ/Розділ 5.docx
РПЗ/Розділ 6.docx
РПЗ/Розділ 7.docx
