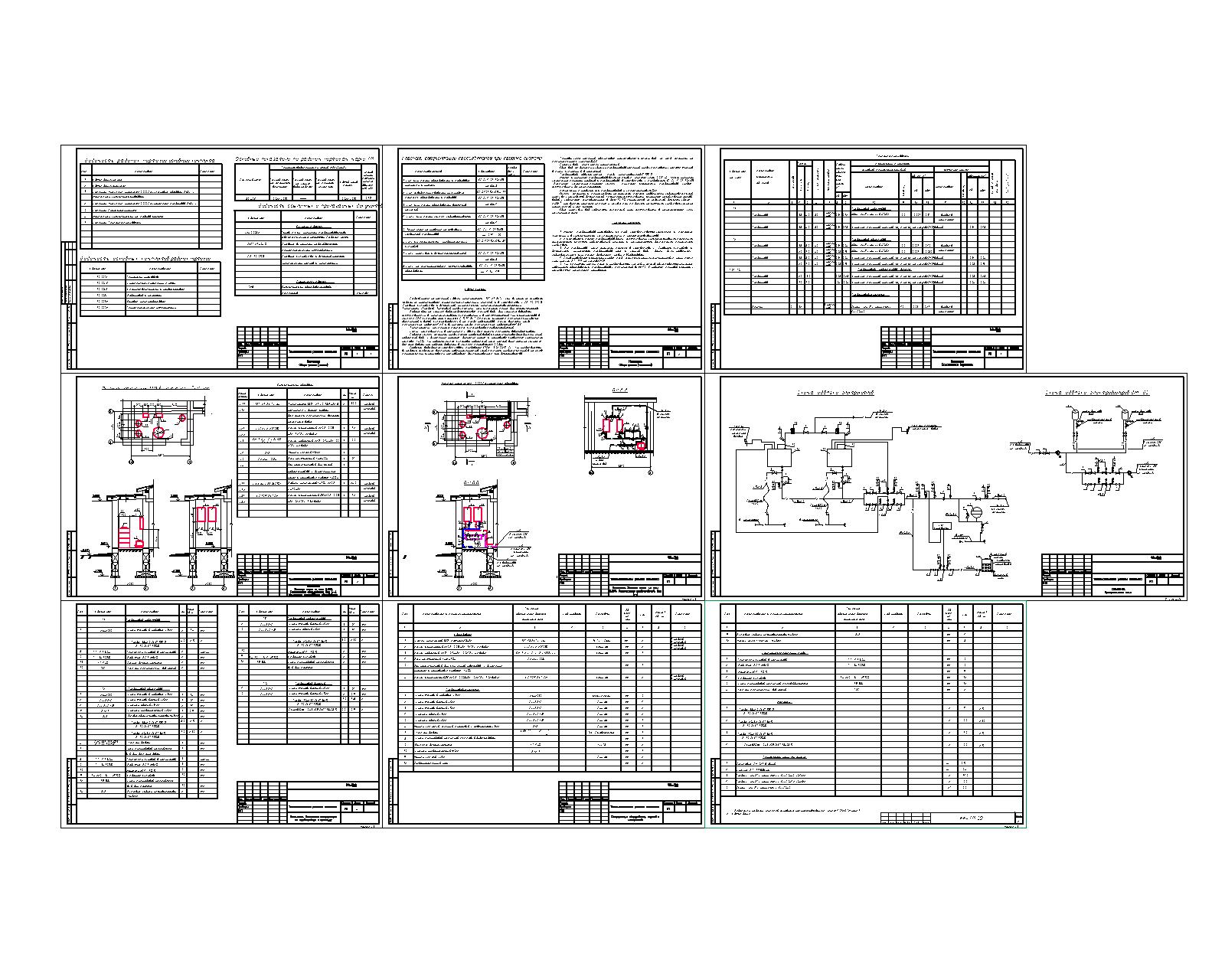

Тепломеханические решения встроенной котельной с электрокотлами и электробойлерами для ГВС для одноэтажного детского сада на 40 мест
Рабочий проект по котельной с двумя электрокотлами "ЭВТ-27 ZOTA "Lux" выполнен на основании задания на проектирование, архитектурно-строительных чертежей и в соответствии с ПБ 10-575-03 "Правила устройства и безопасной эксплуатации электрических котлов и электрокотельных".
Электрокотлы (1 рабочий, 1 резервный) предусмотрены как источники тепла для отопления Детского сада.
Водоразбор на горячее водоснабжение отсутствует. Нагрев воды для горячего водоснабжения осуществляется в электрических бойлерах, установленных в помещении котельной. Для циркуляции воды в системе ГВС установлены насосы Grundfoss UP 15-14 BUT PM. Насос использует 2 температурных датчика (внутренний и внешний, устанавливаемый на трубе подачи горячей воды). Насос включается, когда температура падает ниже 42°С и выключается, когда температура поднимается выше 48°С.
Электрокотлы настенного монтажа устанавливаются в пристроенной котельной.
Котлы поставляются в комплекте с двумя датчиками температуры воздуха и блоком управления.
Подпитка системы отопления предусмотрена привозной водой из полиэтиленового бака для умягченной подпиточной воды, с дыхательным клапаном, дренажным краном и поплавковым уровнемером (комплектная поставка), V=500л. Для подпитки системы установлен подпиточный насос, который включается по сигналу от датчика давления, при падении давления в системе теплоснабжения ниже 0,5 бар.
Привозная вода должна соответствовать требованиям СЭПиН 3.02.002.04 РК. Для предотвращения выпадения и оседания на внутренних поверхностях котлов солей жесткости, предпочтительней в качестве теплоносителя использовать котловой конденсат, дистилированную или деионированную воду.
Тепловая схема котельной обеспечивает приготовление и отпуск воды на нужды отопления по температурному графику 80-60 °С.
Пропуск воды через котёл принят постоянный.
Сброс воды от дренажных, сбросных трубопроводов котельной предусматривается с помощью шлангов в трап, устроенный в полу котельной.
Трубопроводы обвязки котла - трубы электросварные по ГОСТ 10704-91.
Монтаж и крепление трубопроводов вести по типовым чертежам серии 5.904-69 "Детали крепления санитарно-технических приборов и трубопроводов" в соответствии с требованиями СП РК 4.01-102-2013 "Внутренние санитарно-технические системы". Испытание изолируемых трубопроводов следует осуществлять до нанесения изоляции.
Неуказанные привязки оси трубопроводов к стенам принять равными 50 мм.
Системы отопления и теплоснабжения по окончании монтажа подвергаются гидропневматической промывке с последующей дезинфекцией. Дезинфекция осуществляется заполнением хозяйственно-питьевой водой с содержанием активного хлора в дозе 75-100 миллиграммов на кубический дециметр (далее - мг/дм3/) при времени контакта не менее 6 часов, а так же, другими разрешенными средствами, согласно прилагаемой к ним инструкции.
Сброс промывных вод, содержащих остаточный хлор, осуществляется в канализационную сеть населенного пункта.
Указания по монтажу:
1. Монтаж трубопроводов производить из труб соответствующего сортамента и материала, указанных в спецификации, со стопроцентным контролем качества сварных швов.
2. Изготовление и монтаж трубопроводов должны осуществляться специализированными монтажными организациями, имеющими подготовленный персонал и располагающими достаточными техническими средствами.
3. Все трубопроводы после окончания монтажа, в соответствии с "Правилами устройства и безопасности эксплуатации трубопроводов пара и горячей воды", должны быть подвергнуты гидравлическому испытанию давлением, равным 1,25 рабочего давления.
4. Перед проведением изоляционных работ трубы очистить и покрыть антикоррозийным покрытием: 2 слоя краски БТ-177 по грунтовке ГФ-021.
5. Для уменьшения потерь тепла и предотвращения случайных ожогов обслуживающего персонала, поверхности оборудования и трубопроводов с температурой выше 45 °С подлежат тепловой изоляции с последующим нанесением покровного слоя.
