Электроснабжение Гаражного кооператива

Электроснабжение гаражного кооператива и автосервиса. Электроснабжение
Электроснабжение ВРУ гаражного комплекса выполнено одной ка-бельной линией, что обеспечивает требуемую категорию по надежности электроснабжения.
Электроснабжение объекта осуществляется от РУ-0,4 кВ трансформа-торной подстанции РТП-14. Кабель приходит на ВРУ, установленном на сдвоенной стене одноэтажного гаража на 26 машиномест.
Сечения жил кабелей рассчитаны по длительно допустимому току, проверены по допустимым потерям напряжения, условиям своевременного срабатывания защиты при однофазных коротких замыканиях и защиты ка-белей от токов короткого замыкания и перегрузки. Время срабатывания защиты не превышает 5 с.

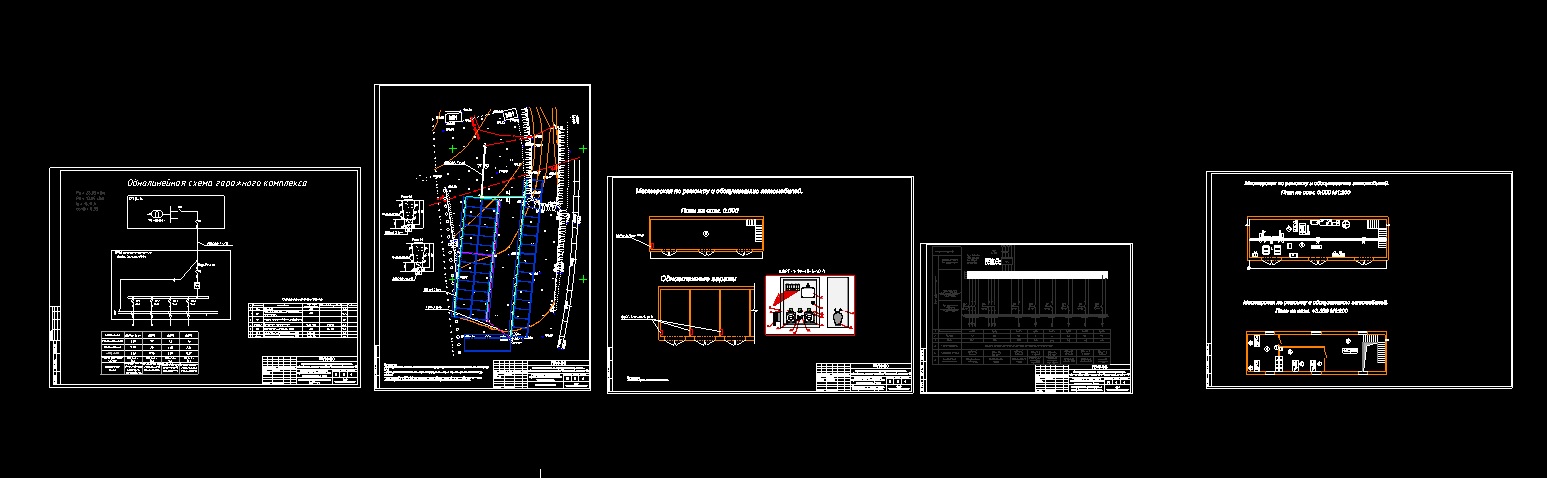

Состав: Текстовая часть Графическая часть Лист 1. Однолинейная схема гаражного комплекса Лист 2. План внешних сетей Лист 3. Мастерская по ремонту, гаражи. План установки электрощитов. Лист 3. Мастерская по ремонту (Блок №2.3). Принципиальная схема Язык документа

Софт: nanoCAD 7,0

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение Гаражного кооператива

Отправка\Гаражи ЭС.bak
Отправка\Гаражи ЭС.dwg
Отправка\Гаражи_ЭС_ПЗ.doc
