Гаражный комплекс

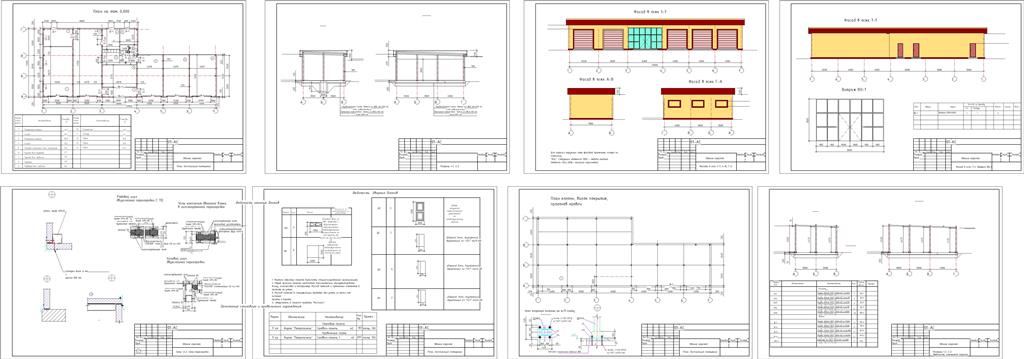

Строительные чертежи и пояснительная записка для строительства гаражного комплекса. Здание одноэтажное. Габаритные размеры 11 900 х 29 900.
Общая площадь здания –267.2 м²
Строительный объём здания – 1309.3 м³
Площадь застройки здания – 272.5 м²

- строительно-климатический район- IIв

Запроектировано 2-пролетное-3-пролетное здание с полным металлическим каркасом.
Несущие колонны каркаса – одноветвевые, из замкнутого квадратного профиля 200х5. Шаг колонн – 3.5-4.5 м. Каждая колонна монтируется к фундаменту при помощи четырех анкерных болтов по типу 1.1 М20х300 по ГОСТ 24379.1-80. Для удобства монтажа болты соединяются в анкерную группу. Для увеличения жесткости колонн предусмотрено устройство горизонтальных ригелей из листа толщиной 8 мм

По колоннам уложены несущие балки из замкнутого профиля 160х5. Кровельные прогоны опираются на узлы балок. Кровельные прогоны изготавливаются из замкнутых профилей квадратного сечения 140х5 по ГОСТ 30245-2003.
Кровельные сэндвич-панели опираются на металлические прогоны.
В качестве ограждающих конструкций стен применены ненесущие стеновые трехслойные сэндвич-панели толщиной 100мм.

Состав: чертежи здания, пояснительная записка Язык документа

Софт: AutoCAD 2013

Файлы:
Новая папка\АС.dwg
Новая папка\ПЗ.doc
Новая папка
