Электроснабжение и энергосбережение жилого дома

Государственное бюджетное профессиональное образовательное учреждение Московской области «Электростальский колледж»
Курсовой проект по дисциплине "Электроснабжение объектов"
На тему: "Электроснабжение и энергосбережение жилого дома"
Электросталь 2020

Исходные данные: Жилое здание с электроплитами, 145 квартир.
В данной работе рассматривается методика расчета нагрузки жилых помещений, а также общедомовых устройств (Лифтовые установки, насосные станции в технических помещениях). Расчет и выбор силового оборудования.

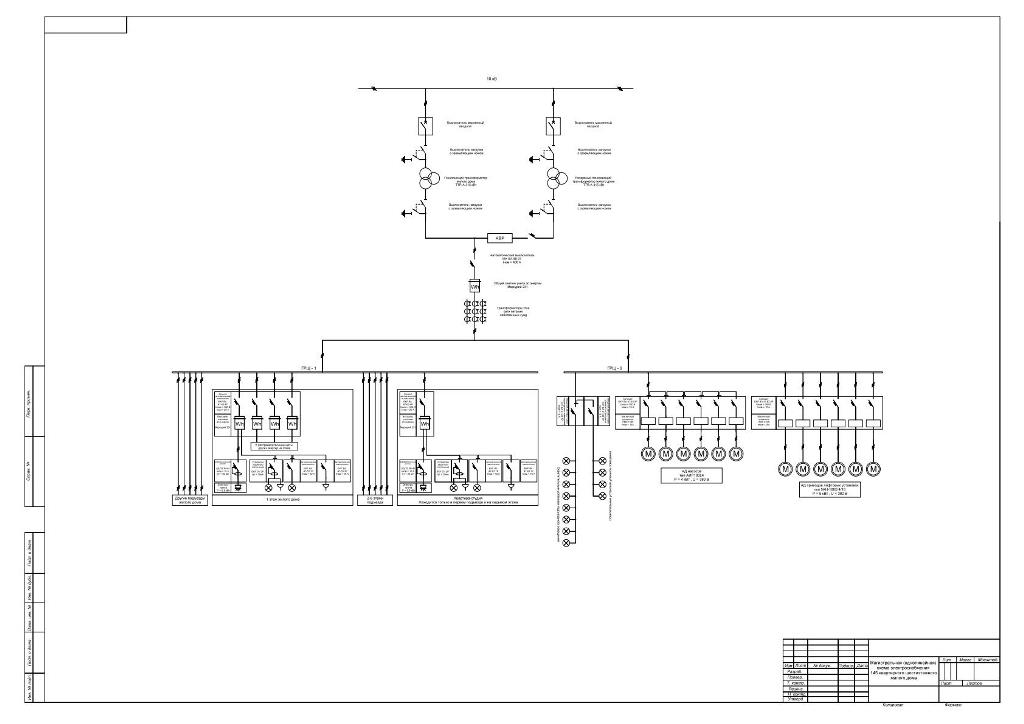

Графическая часть содержит готовую схему электроснабжения для данного здания.

Содержание
Введение 3
1. Выбор оборудования системы электроснабжения объекта 5
1.1. Характеристика объекта 5
1.2. Определение электрических нагрузок объекта 9
1.3. Построение суточного графика электрических нагрузок 13
1.4. Выбор мощности и числа трансформаторов ПС 15
2. Проектирование и расчёт системы электроснабжения объекта 18
2.1. Расчет распределительной сети участка 18
2.1.1. Расчет и выбор кабеля от подстанции до объекта 18
2.1.2. Расчет и выбор кабеля от вводного распределительного пункта до этажного щита 19
2.1.3. Расчет и выбор проводника от этажного щита в квартиры 21
2.1.4. Расчет и выбор кабеля к лифтам 22
2.1.5. Расчет и выбор кабеля к санитарно-техническим устройствам 24
2.2. Выбор коммутационной и защитной аппаратуры 25
2.2.1. Выбор автоматических выключателей квартиры 25
2.2.2. Выбор автоматических выключателей общедомовых устройств 27
2.3. Расчет токов короткого замыкания 27
2.3.1 Построение расчетной схемы и схемы замещения для определения и расчета токов короткого замыкания 34
2.4 Расчет системы заземления 36
Заключение 40
Список литературы 41
