Ижевский Государственный Технический Университет имени М.Т. Калашникова
Кафедра«Электротехника»
Курсовой проект по дисциплине: «Проектирование электротехнических устройств».
На тема: «Проектирование КТПП 6/0,4 кВ».
Ижевск 2005
В данной работе рассматривается задача создания технической документации на КТПУ 100/6/0,4.

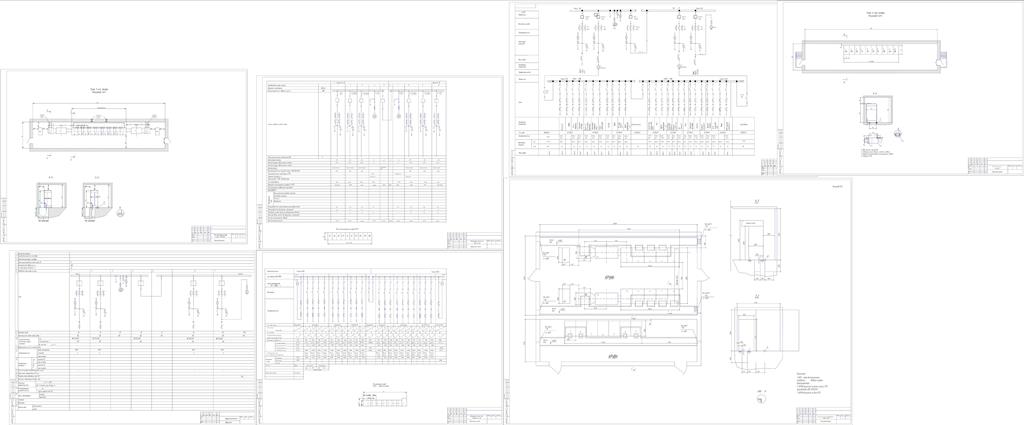

Графическая часть содержит:
1)Схема принципиальная однолинейная

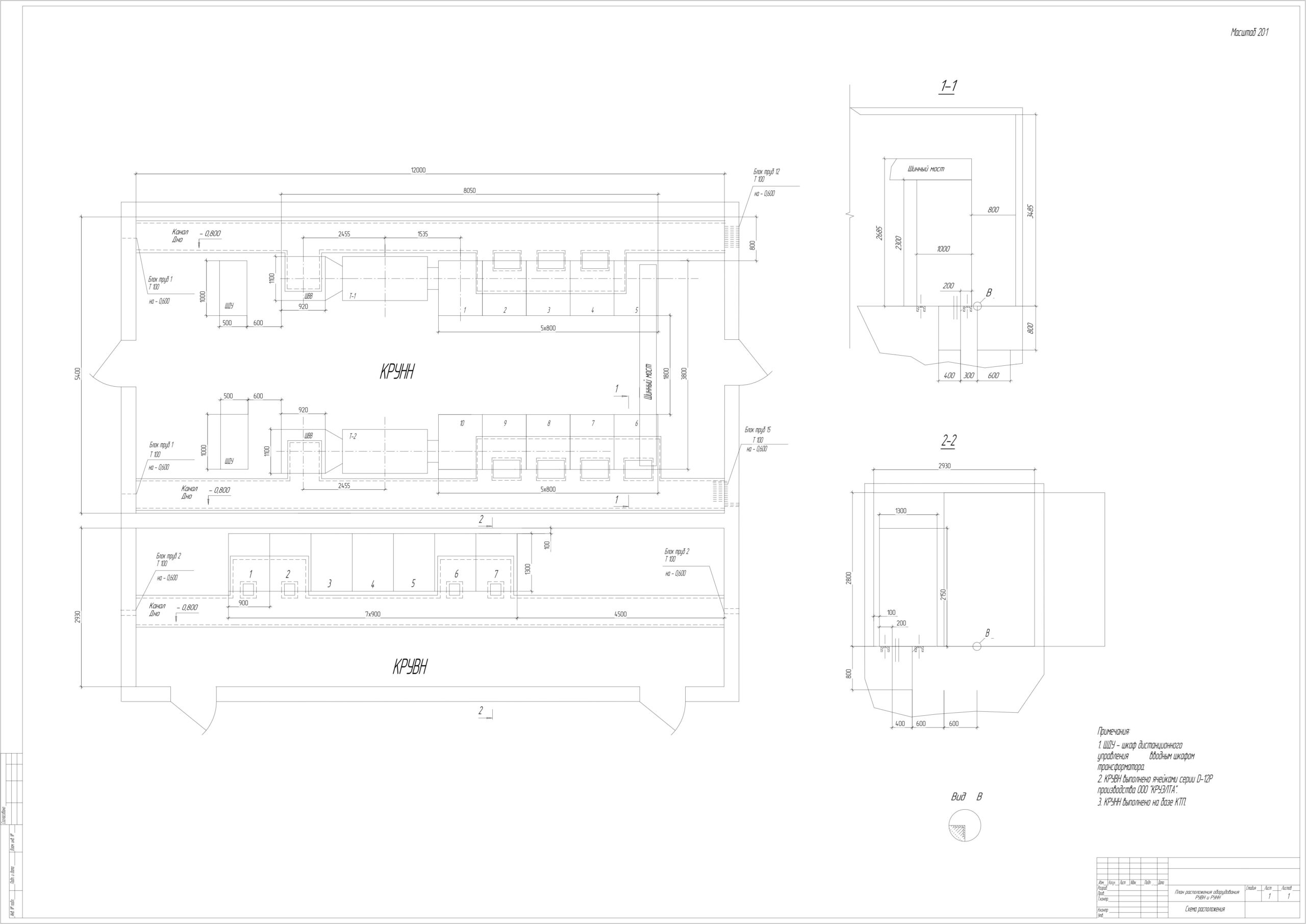

2)План расположения оборудования РУВН и РУНН
3)Опросный лист на КРУ К-66
4)Опросный лист на РУНН
Содержание:
1 Общая часть
1.1 Введение
1.2 Цели, задачи, этапы проектирования
электротехнических устройств
1.3 Нормативные материалы, используемые при проектировании
1.4 Назначение проектируемого объекта, технологическая
характеристика, выбор величин напряжения источника питания
1.4.1 Устройство и работа УВН
1.4.2 Устройство и работа РУНН
2 Специальная часть
2.1 Правила выполнения электротехнической рабочей документации
2.1.1 Состав ЭРД для строительства предприятий, зданий, сооружений в общем случае
2.1.2 Общие данные по рабочим чертежам
2.1.3 Состав рабочих чертежей и отдельные пояснения по их выполнению
2.1.4 Принципиальная схема
2.2 Требования к выполнению строительных заданий
3 Графическая часть
Список литературы
